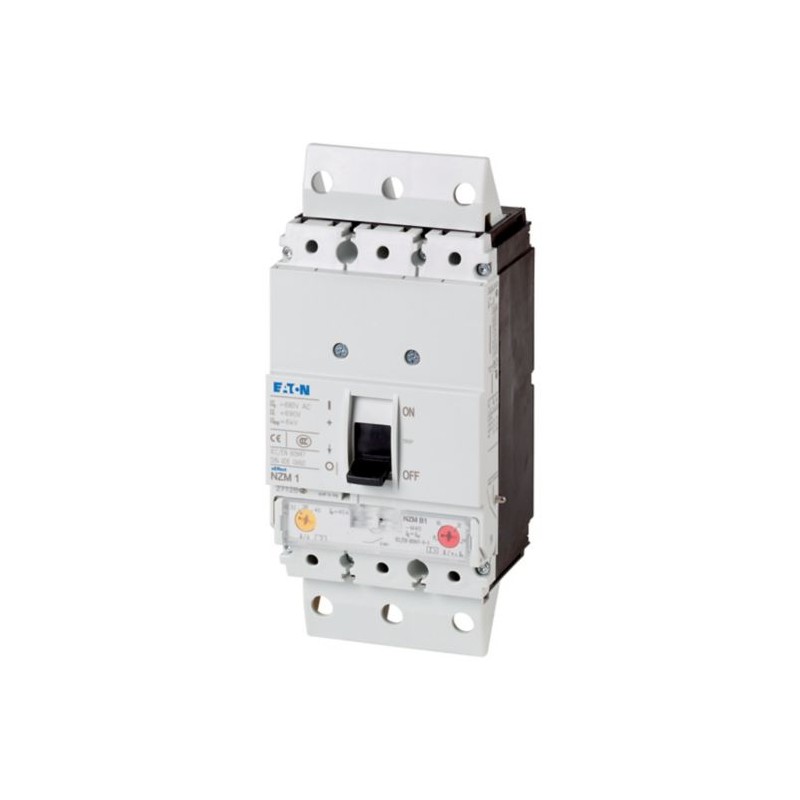

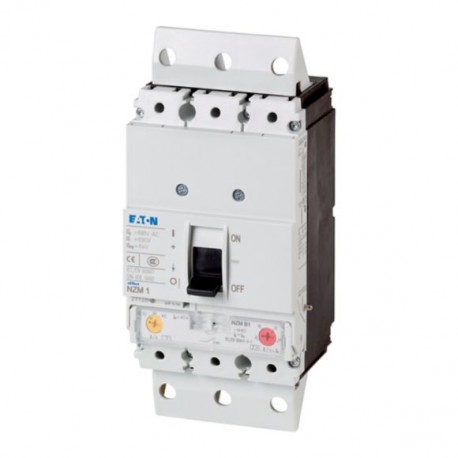

NZMS1-A20-SVE 112780 Y7-112780 EATON ELECTRIC Schalter oder automatik , steckbar (ohne buchse), 3P, Ie: 20A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMS1-A20-SVE 112780 Y7-112780 EATON ELECTRIC Schalter oder automatik , steckbar (ohne buchse), 3P, Ie: 20A

NZMS1-A20-SVE

112780

Y7-112780

EATON-MOELLER

Schalter oder automatik , steckbar (ohne buchse), 3P, Ie: 20A

NZM auto int., Plug-in (ohne Zocalo), 3P, IU: 20A

Leistungsschalter 20A 3p Anl/Kabels.+Ausf.

Mehr Infos


Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $636.52
Stückpreis: $636.52
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Leistungsschalter 20A 3p Anl/Kabels.+Ausf.
Die Leistungsschalter der Serie NZM..-A decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Anlagen- und Kabelschutz.

Lieferprogramm

Schaltvermögen
400/415 V 50 Hz [Icu]
70 kA
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
20 A
Einstellbereich
Überlastauslöser[Ir]
15 - 20 A
Kurzschlussauslöser[Irm]unverzögert[Ii= Inx …]
350 A fest

Technische Daten

Allgemeines
UmgebungstemperaturUmgebungstemperatur Lagerung
- 40 - + 70 °C
UmgebungstemperaturBetrieb
-25 - +70 °C
Leistungsschalter
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
20 A
Schaltvermögen
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
70 kA
Anschlussquerschnitte
Rundleiter CuRahmenklemmeeindrähtig
1 x (6 - 16)
2 x (4 - 16) mm2
Rundleiter CuRahmenklemmemehrdrähtig
1 x (6 - 70)3)
2 x (4 - 25) mm2
Rundleiter CuSchraubanschluss und rückseitiger Anschlussdirekt am Schaltereindrähtig
1 x (6 - 16)
2 x (4 - 16) mm2
Rundleiter CuSchraubanschluss und rückseitiger Anschlussdirekt am Schaltermehrdrähtig
1 x (6 - 70)3)
2 x (4 - 25) mm2

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
9.82 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 6.0

Niederspannungsschaltgeräte (EG000017) / Leistungsschalter für Trafo-, Generator- und Anlagenschutz (EC000228)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Leistungsschalter für Trafo-, Generator- und Anlagenschutz ([email protected] [AJZ716010])
Bemessungsdauerstrom Iu
20 A
Bemessungsspannung
690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
70 kA
Überlastauslöser Stromeinstellung
15 - 20 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers
0 - 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers
350 - 350 A
Integrierter Erdschlussschutz
nein
Anschlussart Hauptstromkreis
Rahmenklemme
Gerätebauart
Einbaugerät Steckeinsatztechnik
Geeignet für Hutschienenmontage
nein
Hutschienenmontage optional
nein
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Ausgelöstmelder vorhanden
nein
Mit Unterspannungsauslöser
nein
Polzahl
3
Position des Anschlusses für Hauptstromkreis
hinten
Ausführung des Betätigungselements
Kipphebel
Komplettgerät mit Schutzeinheit
ja
Motorantrieb integriert
nein
Motorantrieb optional
ja
Schutzart (IP)
IP20

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZMS1-A20-SVE Y7-112780 112780 DE_112780.pdf 110 Kbytes NZMS1-A20-SVE Y7-112780 112780 DE_112780.pdf
