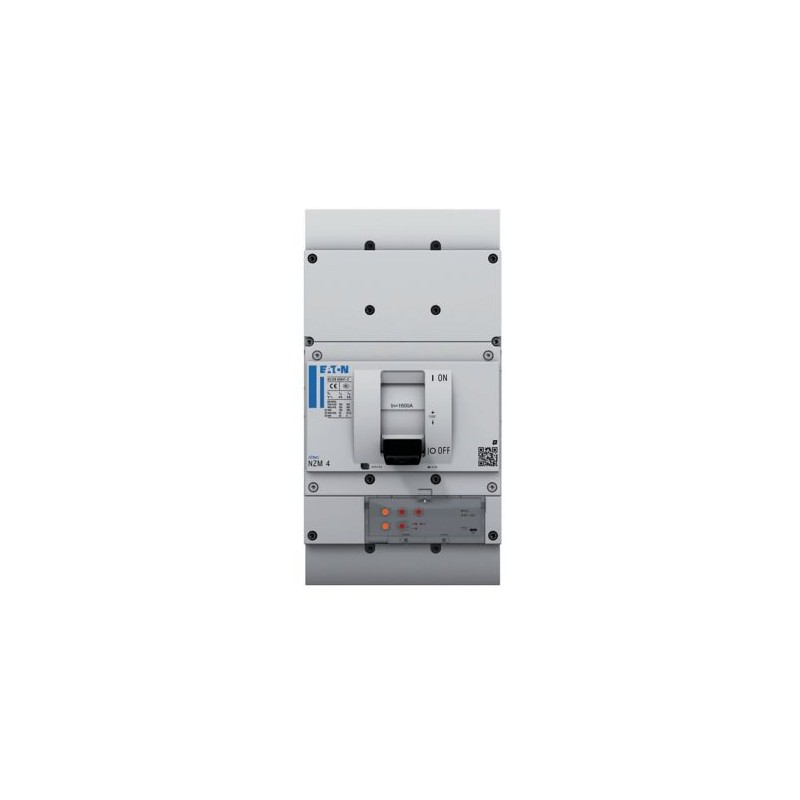

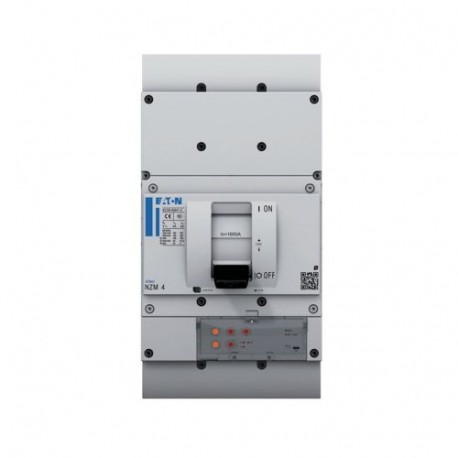

NZMN4-VX800-AVE 191414 Y7-191414 EATON ELECTRIC NZM4 PXR20, 800A, 3p, Plug-in-Version
NZMN4-VX800-AVE
191414
Y7-191414
EATON-MOELLER
NZM4 PXR20, 800A, 3p, Plug-in-Version
NZMN4-VX800-AVE. NZM4 PXR20-Leistungsschalter, 800A, 3p, Ausfahrtechnik
Das xEffect NZM...-VX Leistungsschalterprogramm mit dem elektronischen Triggersystem power expert release (PXR) deckt Anwendungsfälle für den Vollsortimentschutz mit nur vier kompakten Größen ab und ist für den IEC-Markt geeignet. Testfunktion und Einstellungen über Micro-USB-Anschluss direkt am Switch. Modulare Funktionsgruppen machen die Montage immer flexibel und können durch das umfangreiche Zubehörprogramm ergänzt werden. R.m.s. Wertmessung und thermischer Speicher.
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leistungsschalter NZM
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton – Moeller Series – NZM elektronischer Kompaktleistungsschalter
Katalognummer
191414
Produkt Länge/Tiefe
501 mm
Produkthöhe
280 mm
Produktbreite
260 mm
Produktgewicht
29 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 60947
IEC
IEC
EAN
4015081919260
Modellcode
NZMN4-VX800-AVE
Produktspezifikationen
Typ
Leistungsschalter
Besondere Merkmale
Anwendung
Einsatz in ungeerdeten Netzen bei 525 V
Stromstärkewert
800 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
NZM4
Merkmale
Motorantrieb optional
Schutzeinheit
Schutzeinheit
Erforderl. Zubehör
NZM4-XAVS
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Integrierte Einschubmethode für Gerät (abziehbar)
Ausfahrtechnik
Ausfahrtechnik
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, konstant, nach IEC 60068-2-78
Verlustleistung des Betriebsmittels, stromabhängig
106 W
Betriebsklasse
B (IEC/EN 60947-2)
Isolierung
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
300 V AC (zwischen den Hilfskontakten)
300 V AC (zwischen den Hilfskontakten)
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Schutzart
IP20
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Sonstige
Lebensdauer, mechanisch
10.000 Schaltvorgänge
Überspannungskategorie
III
Schutzart (IP), Vorderseite
IP40 (mit Blendrahmen)
IP66 (mit Türkupplungsdrehgriff)
IP66 (mit Türkupplungsdrehgriff)
Schutzart (Anschlussklemmen)
IP10 (Tunnelanschlussklemme)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
10 Segmente mit 50 mm x 1 mm (2x) an der 1-Loch-Modulplatte
Max. 10 Segmente à 32 mm x 1 mm (2x) an Flachleiterklemme
Min. 5 Segmente à 25 mm x 1 mm am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
Min. 6 Segmente à 16 mm x 0,8 mm an der Flachleiterklemme
10 Segmente mit 80 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
Max. 10 Segmente à 32 mm x 1 mm (2x) an Flachleiterklemme
Min. 5 Segmente à 25 mm x 1 mm am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
Min. 6 Segmente à 16 mm x 0,8 mm an der Flachleiterklemme
10 Segmente mit 80 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
Lebensdauer, elektrisch
20000 Schaltvorgänge bei 690 V AC-1
3000 Schaltvorgänge bei 400 V AC-1
3000 Schaltvorgänge bei 415 V AC-1
3000 Schaltvorgänge bei 400 V AC-1
3000 Schaltvorgänge bei 415 V AC-1
Funktionen
Anlagen-, Kabel-, Selektiv- und Generatorschutz
Schockfestigkeit
15 g (Halbsinusstoß 11 ms)
Anschlussposition für den Hauptstromkreis
Vorderseite
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
800 A
Auslösetechnik
Elektronischer Auslöser
Kurzschluss Gesamtausschaltzeit
< 25 ms (≦ 415 V); < 35 ms (> 415 V)
Bemessungskurzzeitstromfestigkeit (t = 0,3 s)
12 kA
Bemessungskurzzeitstromfestigkeit (t = 1 s)
12 kA
Einstellung Kurzschlussauslöser verzögert - max
8000 A
Einstellung Kurzschlussauslöser verzögert - min
640 A
Einstellung Kurzschlussauslöser unverzögert - max
12000 A
Einstellung Kurzschlussauslöser unverzögert - min
1600 A
Anschlusskapazität (Steuerkabel)
0.75 mm² - 1,5 mm² (2x)
0,75 mm² - 2,5 mm² (1x)
0,75 mm² - 2,5 mm² (1x)
Anschlusskapazität (Kupfersammelschiene)
Max. 50 mm x 10 mm (2x) direkt am rückseitigen Anschluss des Schalters
Min. 25 mm x 5 mm auf der Rückseite der 1-Loch-Modulplatte
Min. 60 mm x 10 mm an der Breitenerweiterung auf der Rückseite
Min. 25 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 80 mm x 10 mm (2x) an der Breitenerweiterung auf der Rückseite
50 mm x 10 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
Max. 50 mm x 10 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
M10 an rückseitiger Verschraubung
Min. 25 mm x 5 mm auf der Rückseite der 1-Loch-Modulplatte
Min. 60 mm x 10 mm an der Breitenerweiterung auf der Rückseite
Min. 25 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 80 mm x 10 mm (2x) an der Breitenerweiterung auf der Rückseite
50 mm x 10 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
Max. 50 mm x 10 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
M10 an rückseitiger Verschraubung
Anschlusskapazität (Kupferleiter/-kabel fest)
95 mm² bis 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
300 mm² (4x) an der Breitenerweiterung auf der Rückseite
95 mm bis 300 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
95 mm bis 185 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
120 mm bis 300 mm (1x) auf der Rückseite der 1-Loch-Modulplatte
35 mm bis 185 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
300 mm² (4x) an der Breitenerweiterung auf der Rückseite
95 mm bis 300 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
95 mm bis 185 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
120 mm bis 300 mm (1x) auf der Rückseite der 1-Loch-Modulplatte
35 mm bis 185 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
Anschlusskapazität (Kupferleiter/-kabel verseilt)
50 mm² bis 185 mm² (2x) direkt am rückseitigen Anschluss des Schalters
120 mm² bis 185 mm² (1x) direkt am rückseitigen Anschluss des Schalters
120 mm² bis 185 mm² (1x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
Griff-Typ
Kipphebel
Kurzzeitstromeinstellung (Isd) - max
10 A
Kurzzeitstromeinstellung (Isd) - min
2 A
Einstellung Momentanstrom (Ii) - max
18 A
Einstellung Momentanstrom (Ii) - min
2 A
Anzahl der Schaltspiele pro Stunde - max
60
Überlaststromeinstellung (Ir) - max
800 A
Überlaststromeinstellung (Ir) - min
320 A
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
37 kA
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
37 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
26 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 525 V, 50/60 Hz
19 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 690 V, 50/60 Hz
15 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
110 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
77 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 525 V, 50/60 Hz
55 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
40 kA
Standardklemmen
Schraubklemme
Optionale Klemmen
Anschluss auf der Rückseite. Bandanschluss. Tunnelanschlussklemme
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
110 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
8000 V
Bemessungsisolationsspan. (Ui)
690 V AC
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 800 A |
| Bemessungsspannung (EF003977) | 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) | 37 kA |
| Überlastauslöser Stromeinstellung (EF002336) | 320 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 2 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 2 A |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | sonstige |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Mit Ausgelöstmelder (EF007006) | Nein |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | vorne |
| Ausführung des Betätigungselements (EF006976) | Kipphebel |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZMN4-VX800-AVE Y7-191414 191414 ES_306588.pdf | 7 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
