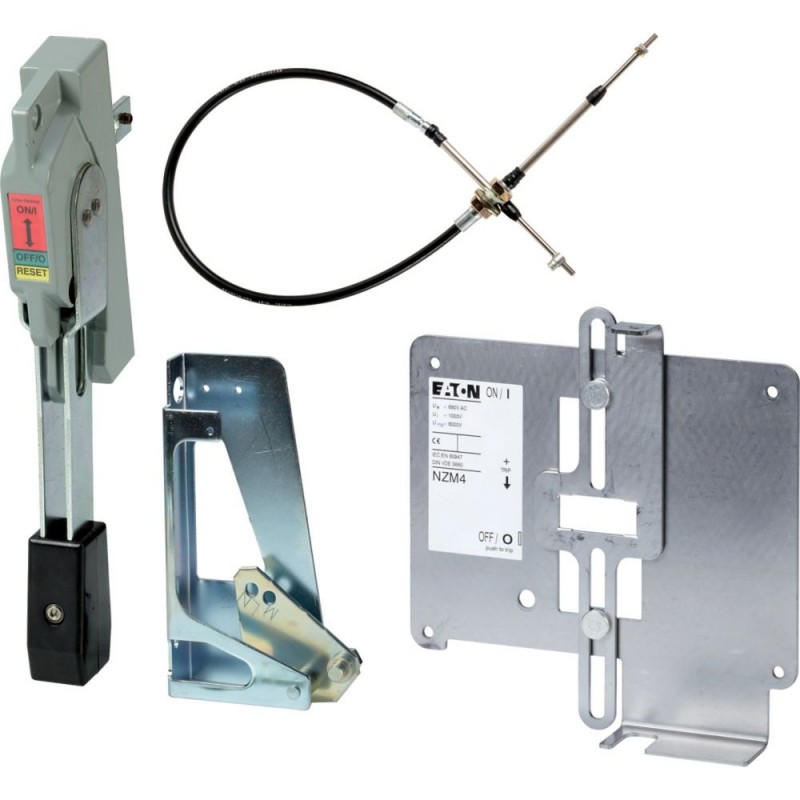

NZM4-XSH-12-48-NA 155504 Y7-155504 EATON ELECTRIC Seitenhebelantrieb, Bausatz, Typ 12 48z, Baugrösse 4, UL Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XSH-12-48-NA 155504 Y7-155504 EATON ELECTRIC Seitenhebelantrieb, Bausatz, Typ 12 48z, Baugrösse 4, UL

NZM4-XSH-12-48-NA

155504

Y7-155504

EATON-MOELLER

Seitenhebelantrieb, Bausatz, Typ 12 48z, Baugrösse 4, UL

NZM4-XSH-12-48-NA

Eaton Moeller series NZM– Kompaktleistungsschalter. Seitlich angebrachter Griff, Set, Typ 12 48z, Größe 4, UL

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach.

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $767.61
Stückpreis: $767.61
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement Zubehör NA
Katalognummer
155504
Produkt Länge/Tiefe
500 mm
Produkthöhe
70 mm
Produktbreite
480 mm
Produktgewicht
4.3 kg
Einhaltung(en)
UL/CSA
RoHS conform
EAN
4015081522040
Modellcode
NZM4-XSH-12-48-NA

Produktspezifikationen

Benutzt mit
NZM4…-NA, NS4…-NA
Typ
Zubehör seitlich angebrachter Griff
Besondere Merkmale
Zur Montage außerhalb der Bedienelementtür Dient zur Betätigung eines Schalters mit einem Kipphebel über einen Bowdenzug und ein mechanisches System, das am vorderen Ende des Schalters montiert werden muss. Für Schalter mit Kipphebel
Merkmale
Für 1 Tür eines Schaltschrankes amerikanischer Bauart (Tür plus breiter Steg neben der Tür)
Abschließbar
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Verlängerungsachse
Inklusive Griff, mechanisches System, und Bowdenzug
Komplett-Satz
Vorhängeschloss
Rahmen
NZM4
Geeignet für
Power circuit breaker
Lasttrennschalter
Abdeckungs-/Türtyp
Türverriegelung in der Position 0 mit bis zu 3 Vorhängeschlössern am Griff abschließbar
Schutzart/NEMA-Gehäusetyp
4X. 12

ETIM for 155504 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Nein
Mit Achse (EF001434) Ja
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12
