> EATON - MOELLER>Leistungsschalter NZM >NZM3-XSH-12-84-NA 155489 Y7-155489 ELECTRIC Seitenhebelantrieb, Bausatz, Typ 12 84z, Baugrösse 3, UL
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

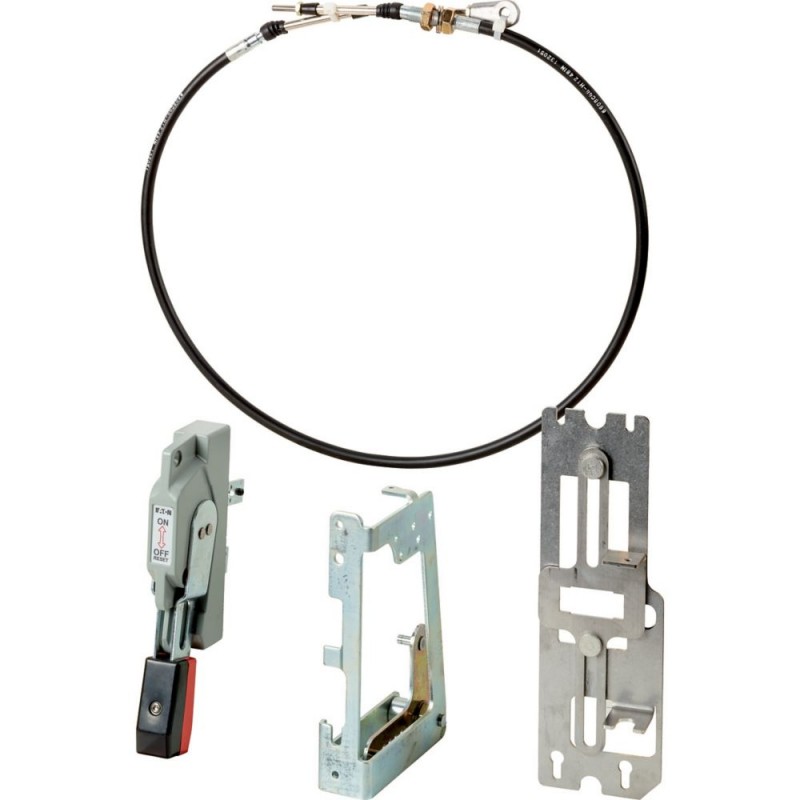

NZM3-XSH-12-84-NA 155489 Y7-155489 EATON ELECTRIC Seitenhebelantrieb, Bausatz, Typ 12 84z, Baugrösse 3, UL Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM3-XSH-12-84-NA 155489 Y7-155489 EATON ELECTRIC Seitenhebelantrieb, Bausatz, Typ 12 84z, Baugrösse 3, UL

NZM3-XSH-12-84-NA

155489

Y7-155489

EATON-MOELLER

Seitenhebelantrieb, Bausatz, Typ 12 84z, Baugrösse 3, UL

NZM3-XSH-12-84-NA

Eaton Moeller series NZM– Kompaktleistungsschalter. Seitlich angebrachter Griff, Set, Typ 12 84z, Größe 3, UL

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach.

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $692.07
Stückpreis: $692.07
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series NZM - Molded case circuit breaker
Katalognummer
155489
Produkt Länge/Tiefe
500 mm
Produkthöhe
70 mm
Produktbreite
480 mm
Produktgewicht
3.5 kg
Einhaltung(en)
UL/CSA
RoHS conform
EAN
4015081521890
Modellcode
NZM3-XSH-12-84-NA

Produktspezifikationen

Benutzt mit
NZM3…-NA, NS3…-NA
Typ
Zubehör seitlich angebrachter Griff
Besondere Merkmale
Zur Montage außerhalb der Bedienelementtür Dient zur Betätigung eines Schalters mit einem Kipphebel über einen Bowdenzug und ein mechanisches System, das am vorderen Ende des Schalters montiert werden muss. Für Schalter mit Kipphebel
Merkmale
Abschließbar
Für 1 Tür eines Schaltschrankes amerikanischer Bauart (Tür plus breiter Steg neben der Tür)
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Komplett-Satz
Inklusive Griff, mechanisches System, und Bowdenzug
Verlängerungsachse
Vorhängeschloss
Rahmen
NZM3
Geeignet für
Power circuit breaker
Lasttrennschalter
Abdeckungs-/Türtyp
Türverriegelung in der Position 0 mit bis zu 3 Vorhängeschlössern am Griff abschließbar
Schutzart/NEMA-Gehäusetyp
4X. 12

ETIM for 155489 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Nein
Mit Achse (EF001434) Ja
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM3-XSH-12-84-NA Y7-155489 155489 EN_119860.pdf 627 Kbytes NZM3-XSH-12-84-NA Y7-155489 155489 EN_119860.pdf
