NZMS3-4-VE400-T-AVE 113604 Y7-113604 EATON ELECTRIC IEC Aufsteckstromwandler Schutzschalter Vergrößern

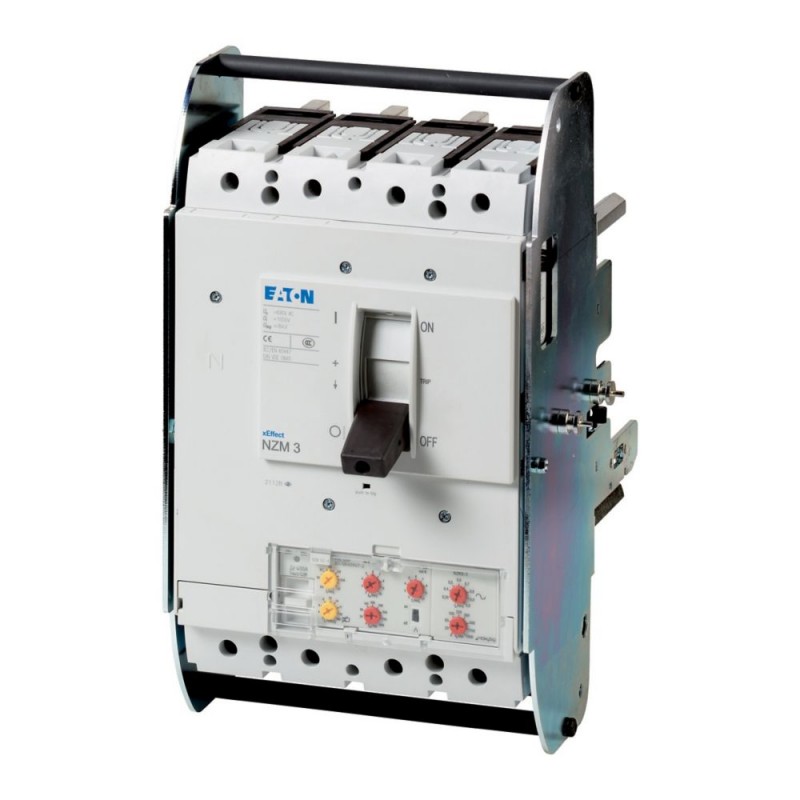

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMS3-4-VE400-T-AVE 113604 Y7-113604 EATON ELECTRIC IEC Aufsteckstromwandler Schutzschalter

NZMS3-4-VE400-T-AVE

113604

Y7-113604

EATON-MOELLER

IEC Aufsteckstromwandler Schutzschalter

NZMS3-4-VE400-T-AVE

NZMS3-4-VE400-T-AVE. Leistungsschalter 4-polig 400 A, Selektivschutz, Erdschlussschutz, Ausfahrtechnik

Leistungsschalter 4-polig 400A, selektiver Schutz, Erdschlussschutz, Einschub

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $5,416.15
Stückpreis: $5,416.15
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM elektronischer Kompaktleistungsschalter
Katalognummer
113604
Produkt Länge/Tiefe
346 mm
Produkthöhe
260 mm
Produktbreite
230 mm
Produktgewicht
14.025 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 60947
IEC
EAN
4015081131297
Modellcode
NZMS3-4-VE400-T-AVE

Produktspezifikationen

Typ
Leistungsschalter
Besondere Merkmale
Anwendung
690 V
Stromstärkewert
400 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
NZM3
Merkmale
Motorantrieb optional
Schutzeinheit
Erforderl. Zubehör
NZM3-4-XAVS
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Ausfahrtechnik
Integrierte Einschubmethode für Gerät (abziehbar)
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Verlustleistung des Betriebsmittels, stromabhängig
72 W
Betriebsklasse
A (IEC/EN 60947-2)
Isolierung
300 V AC (zwischen den Hilfskontakten)
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach VDE 0106 Teil 100
Schutzart
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
IP20
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubverbindung
Nennstrom des Neutralleiters
100 % des Phasenleiters
Lebensdauer, mechanisch
15000 Schaltvorgänge
Überspannungskategorie
III
Schutzart (IP), Vorderseite
IP40 (mit Blendrahmen)
IP66 (mit Türkupplungsdrehgriff)
Schutzart (Anschlussklemmen)
IP00 (Leiterabschlüsse, Phasenisolator und Streifenanschlussklemme)
IP10 (Tunnelanschlussklemme)
Anzahl der Pole
4-polig
Anschlusskapazität (Kupferstreifen)
Min. 6 Segmente à 16 mm x 0,8 mm an der Box-Anschlussklemme
Max. 10 Segmente 24 mm x 1 mm + 5 Segmente 24 mm x 1 mm an der Rahmenklemme
Max. 8 Segmente à 24 mm x 1 mm (2x) an der Box-Anschlussklemme
Min. 6 Segmente à 16 mm x 0,8 mm am rückseitigen Anschluss (gestanzt)
10 Segmente mit 50 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
Max. 10 Segmente 24 mm x 1 mm + 5 Segmente 24 mm x 1 mm
Max. 10 Segmente 32 mm x 1 mm + 5 Segmente 32 mm x 1 mm am rückseitigen Anschluss (gestanzt)
Lebensdauer, elektrisch
5000 Schaltvorgänge bei 400 V AC-1
3000 Schaltvorgänge bei 690 V AC-1
2000 Schaltvorgänge bei 415 V AC-1
2000 Schaltvorgänge bei 415 V AC-3
1000 Schaltvorgänge bei 690 V AC-3
2000 Schaltvorgänge bei 400 V AC-3
Funktionen
Anlagen-, Kabel-, Selektiv- und Generatorschutz
Integrierter Erdschlussschutz
Erdschlussüberwachung
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Anschlussposition für den Hauptstromkreis
Rückseite
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
400 A
Auslösetechnik
Elektronischer Auslöser
Kurzschluss Gesamtausschaltzeit
< 10 ms
Bemessungskurzzeitstromfestigkeit (t = 0,3 s)
3.3 kA
Bemessungskurzzeitstromfestigkeit (t = 1 s)
3.3 kA
Anschlusskapazität (Steuerkabel)
0,75 mm² – 2,5 mm² (1x)
0,75 mm² - 1,5 mm² (2x)
Anschlusskapazität (Kupfersammelschiene)
Max. 30 mm x 10 mm + 30 mm x 5 mm direkt am rückseitigen Schalter-Anschluss
Min. 20 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
M10 an rückseitiger Verschraubung
Max. 10 mm x 50 mm (2x) an der Breitenerweiterung auf der Rückseite
Anschlusskapazität (Kupferleiter/-kabel fest)
16 mm² (2x) an Rahmenklemme
16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
300 mm² (2x) an der Breitenerweiterung auf der Rückseite
16 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Aluminiumleiter/-kabel fest)
16 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Kupferleiter/-kabel verseilt)
16 mm² bis 185 mm² (1x) an der 1-Loch-Tunnelanschlussklemme
25 mm² bis 120 mm² (2x) an Rahmenklemme
25 mm² bis 240 mm² (1x) direkt am rückseitigen Anschluss des Schalters
35 mm² bis 240 mm² (1x) an Rahmenklemme
25 mm² bis 240 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
50 mm² bis 240 mm² (2x) an der 2-Loch-Tunnelanschlussklemme
25 mm² bis 185 mm² (1x) an der Tunnelanschlussklemme
50 mm² bis 240 mm² (1x) an der 2-Loch-Tunnelanschlussklemme
Griff-Typ
Kipphebel
Kurzzeitstromeinstellung (Isd) - max
4000 A
Kurzzeitstromeinstellung (Isd) - min
800 A
Einstellung Momentanstrom (Ii) - max
4400 A
Einstellung Momentanstrom (Ii) - min
800 A
Anzahl der Schaltspiele pro Stunde - max
60
Überlaststromeinstellung (Ir) - max
400 A
Überlaststromeinstellung (Ir) - min
200 A
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
100 kA
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
70 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
65 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 525 V, 50/60 Hz
18 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 690 V, 50/60 Hz
6 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
154 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
143 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 525 V, 50/60 Hz
80 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
50 kA
Standardklemmen
Schraubverbindung
Optionale Klemmen
Rahmenklemme. Anschluss auf der Rückseite. Tunnelanschlussklemme
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
220 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
8000 V
Bemessungsisolationsspan. (Ui)
1000 V AC

ETIM for 113604 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 400 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 70 kA
Überlastauslöser Stromeinstellung (EF002336) 200 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 800 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 800 A
Verlustleistung (EF005387) None W
Gerätebauart (EF008240) Built-in device slide-in technique (withdrawable)
Integrierter Erdschlussschutz (EF007296) true
Anschlussart Hauptstromkreis (EF006819) Screw connection
Geeignet für Hutschienenmontage (EF007250) false
Hutschienenmontage optional (EF008904) false
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) false
Mit integriertem Unterspannungsauslöser (EF001390) false
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) Back side
Ausführung des Betätigungselements (EF006976) Rocker lever
Komplettgerät mit Schutzeinheit (EF008906) true
Motorantrieb integriert (EF006697) false
Motorantrieb optional (EF007386) true
Schutzart (IP) (EF005474) IP20
