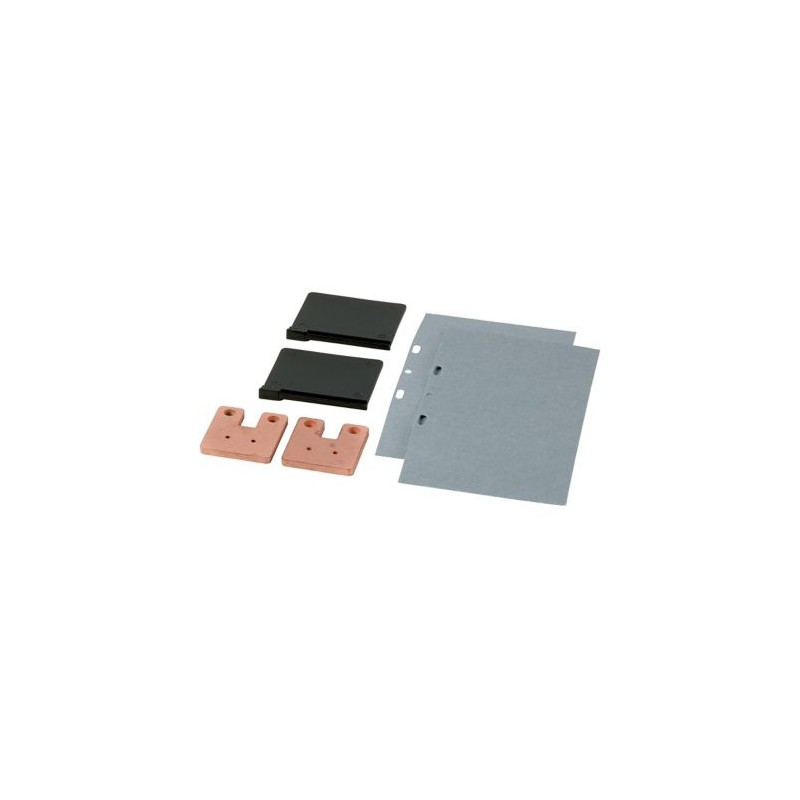

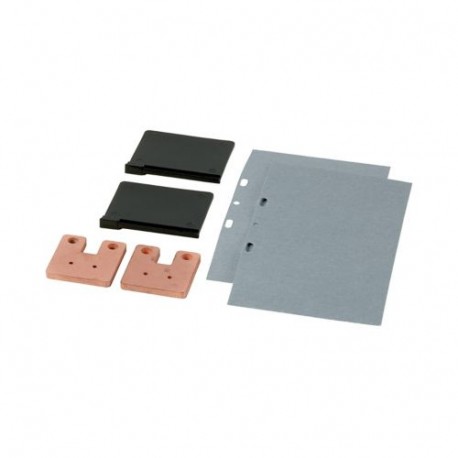

NZM3-4-XKVI2POU 170120 Y7-170120 EATON ELECTRIC Brückenbausatz, +Isolierplatten, 4/2p, oben/unten Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM3-4-XKVI2POU 170120 Y7-170120 EATON ELECTRIC Brückenbausatz, +Isolierplatten, 4/2p, oben/unten

NZM3-4-XKVI2POU

170120

Y7-170120

EATON-MOELLER

Brückenbausatz, +Isolierplatten, 4/2p, oben/unten

NZM3-4-XKVI2POU

Eaton Moeller series NZM– Kompaktleistungsschalter. Jumper-Kit, +Isolationsplatten, 4/2 p, über/unter, 3

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweise: Typ enthält Teile für beide Schaltseiten für 4-polig NN.. -S1-DC Schalter, die als 2-polige Schalter für DC verwendet werden. Die Verknüpfungen werden verwendet, um Kontakte in Reihe zu schalten. Jumper-Kit mit Abdeckung zur Verwendung mit: N3-4-.. S1-DC

Mehr Infos


Niederspannungsschaltgeräte > Verdrahtungsset für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $332.70
Stückpreis: $332.70
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Verbindungskit
Katalognummer
170120
Produkt Länge/Tiefe
215 mm
Produkthöhe
154 mm
Produktbreite
112 mm
Produktgewicht
1.282 kg
Einhaltung(en)
IEC
RoHS conform
EAN
4015081666171
Modellcode
NZM3-4-XKVI2POU

Produktspezifikationen

Benutzt mit
N3-4-…-S1(-S15)-DC
Typ
Zubehör DC-Verbindungskit Klemme
Besondere Merkmale
Überbrückungskit mit Isolierplatten, Phasenisolatoren IP00; Einspeisungseinheit/Ausgang doppelseitig
Stromstärkewert
501 A (40 °C), 418 A (65 °C)
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM3
Geeignet für
4-polig
Anzahl der Pole
2-polig
Ausführung
Sonstige

ETIM for 170120 Niederspannungsschaltgeräte (EC002050)
Merkmal Wert
Geeignet für Anzahl der Pole (EF001589) 4
Ausführung (EF000010) sonstige
