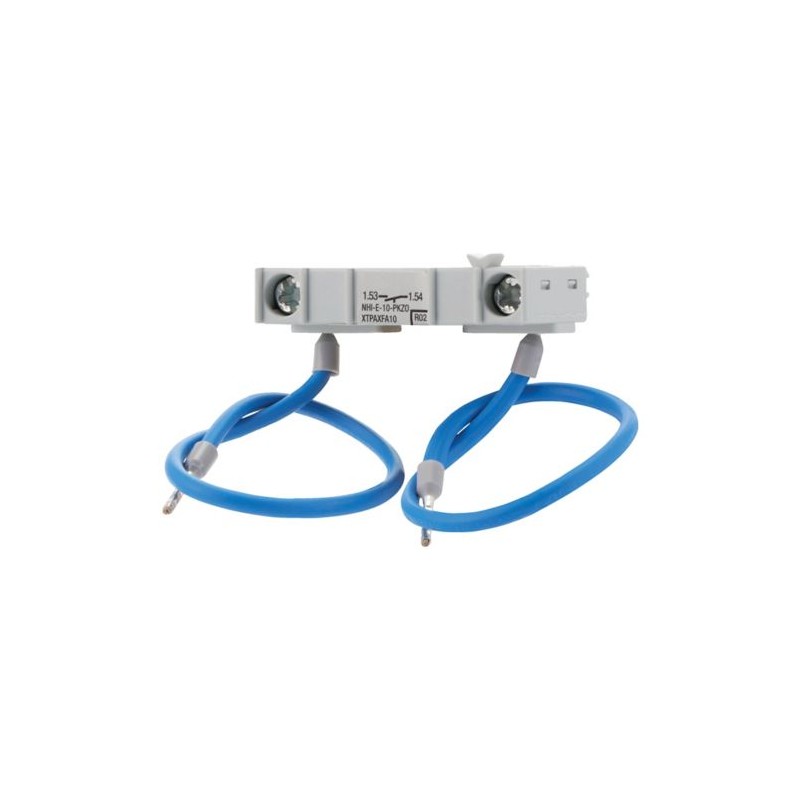

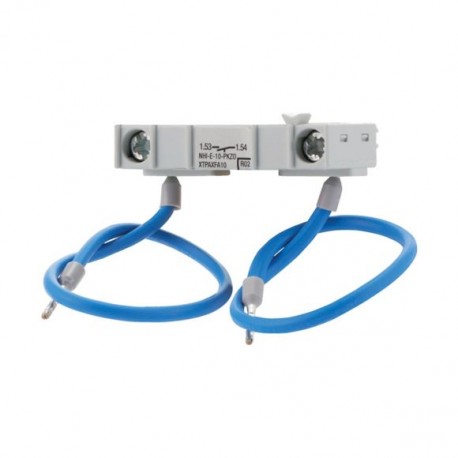

NHI-E-10L-PKZ0 107040 Y7-107040 EATON ELECTRIC Normal-Hilfsschalter, 1 Schließer, Einbau, SWD Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NHI-E-10L-PKZ0 107040 Y7-107040 EATON ELECTRIC Normal-Hilfsschalter, 1 Schließer, Einbau, SWD

NHI-E-10L-PKZ0

107040

Y7-107040

EATON-MOELLER

5

Normal-Hilfsschalter, 1 Schließer, Einbau, SWD

NHI-E-10L-PKZ0

Eaton Moeller® series NHI Standard Hilfskontakt, 1 S, Einbau, SmartWire-DT

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

Leistungsschalter PKZ

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $57.65
Stückpreis: $11.53
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series NHI Accessory Standard auxiliary contact
Katalognummer
107040
Produkt Länge/Tiefe
12 mm
Produkthöhe
35 mm
Produktbreite
45 mm
Produktgewicht
0.019 kg
Zertifikat(e)
CE
EAN
4015081068081
Modellcode
NHI-E-10L-PKZ0

Features & Functions

Elektrische Anschlussart
Schraubanschluss

General

Lebensdauer, elektrisch
100.000 Schaltvorgänge
Lebensdauer, mechanisch
100.000 Schaltvorgänge
Ausführung
aufsteckbar
Montageart
Front fastening
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Zubehör
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C

Terminal capacities

Anschlusskapazität (eindrähtig/feindrähtig mit Aderendhülse)
0,75 - 1,5 mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 16, Schraubklemmen

Electrical rating

Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
1 A
Bemess.betriebsstrom (le) bei DC-13, 24 V
2 A
Bemessungsbetriebsspannung (Ue) bei AC - max
440 V
Bemessungsbetriebsspannung (Ue) bei DC - max
250 V
Sichere Trng
440 V, Zwischen Hilfskontakten und Hauptkontakten, Entspricht EN 61140
Bemessungsdaten Kurzschlussschutz ohne Verschweißen
10 A gG/gL, Sicherung, Hilfskontakte

Communication

Anschlussart
Schraubanschluss

Contacts

Kontaktzuverlässigkeit
Weniger als 2 λ, weniger als 1 Ausfall bei 100.000.000 Schaltvorgängen (bei Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
Anzahl der Kontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
0
Anzahl der Kontakte (Schließer)
1

Design verification

Geräteverlustleistung, stromabhängig pvid
0.013 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.013 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
1 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
