> >>NHI-E-10-PKZ0 082884 XTPAXFA10 ELECTRIC Normal-Hilfsschalter, 1 Schließer, Einbau, Schraubanschluss
Vorheriges Produkt Nächstes Produkt

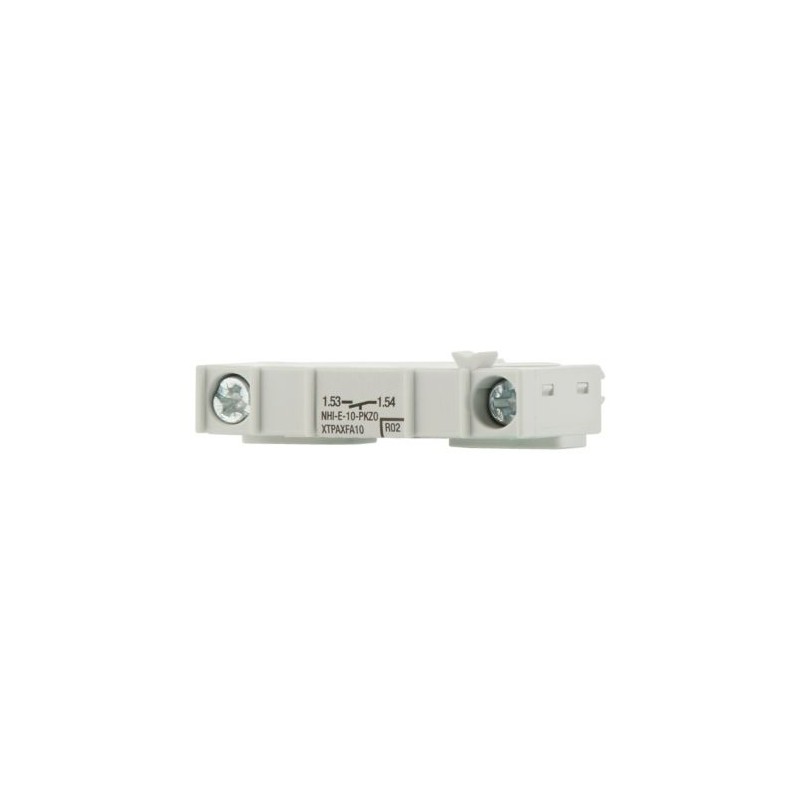

NHI-E-10-PKZ0 082884 XTPAXFA10 EATON ELECTRIC Normal-Hilfsschalter, 1 Schließer, Einbau, Schraubanschluss Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NHI-E-10-PKZ0 082884 XTPAXFA10 EATON ELECTRIC Normal-Hilfsschalter, 1 Schließer, Einbau, Schraubanschluss

NHI-E-10-PKZ0

082884

XTPAXFA10

EATON-MOELLER

5

Normal-Hilfsschalter, 1 Schließer, Einbau, Schraubanschluss

Normal-Hilfsschalter, NHI-E, 1 S, frontseitig anbaubar, Schraubklemmen

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

PKZ Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $41.70
Stückpreis: $8.34

Menge Preis
5+$8.34
15+$7.61
25+$6.96
35+$6.63
50+$6.39
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Mehr Infos

▲


Normal-Hilfsschalter, NHI-E, 1 S, frontseitig anbaubar, Schraubklemmen
Normal-Hilfsschalter, Kontaktbestückung S = Schließer: 1 S, verwendbar für: DILM

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Normalhilfsschalter
Can be fitted to the front
Terminal designation differs to that of an auxiliary contact that can be fitted to the side
Kontaktbestückung
S = Schließer
1 S
Anschlusstechnik
Schraubklemmen
verwendbar für
Normalhilfsschalter PKZ0(4)
verwendbar für
DILM
Hinweise
Anbaubar an:
Motorschutzschalter
Transformatorschutzschalter
Motorschutzschalter für Starterkombinationen
(ab Serien-Nr. 01)
45 mm (PKZM0 und PKZM01) bzw. 55 mm (PKZM4) Baubreite des Motorschutzschalters bleibt erhalten.

Technische Daten

Hilfsschalter
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsbetriebsspannung [Ue] [Ue]
440 V AC
Bemessungsbetriebsspannung [Ue] [Ue]
250 V DC
Sichere Trennung nach EN 61140zwischen Hilfskontakten und Hauptstrombahnen
690 V AC
Bemessungsbetriebsstrom [Ie]AC-15220 - 240 V [Ie]
1 A
Bemessungsbetriebsstrom [Ie]DC-13 L/R ≦ 100 ms24 V [Ie]
2 A
LebensdauerLebensdauer, mechanisch [Schaltspiele]
> 0.1 x 106
LebensdauerLebensdauer, elektrisch [Schaltspiele]
> 0.1 x 106
Kontaktzuverlässigkeit [Ausfallrate]
<10-8, < ein Ausfall auf 100 Mio. Schaltungen
(bei Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Kurzschlussfestigkeit ohne VerschweißenSchmelzsicherung
10 A gG/gL
Anschlussquerschnitte
ein-/feindrähtig, mit Aderendhülse
0,75 - 1,5 mm2
ein- oder mehrdrähtig
18 - 16 AWG
Approbierte Leistungsdaten
Pilot DutyAC-betätigt
E150
General UseDC
250 V
General UseDC
0.5 A

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
1 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0.01 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Hilfsschalterblock (EC000041)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Hilfsschalterblock (ecl@ss13-27-37-13-02 [AKN342018])
Anzahl der Kontakte als Wechsler
0
Anzahl der Kontakte als Schließer
1
Anzahl der Kontakte als Öffner
0
Anzahl der Fehlersignalschalter
0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V
1 A
Ausführung des elektrischen Anschlusses
Schraubanschluss
Ausführung
aufsteckbar
Montageart
Frontbefestigung
Fassung
ohne

Approbationen

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
165628
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
NHI-E-10-PKZ0 XTPAXFA10 082884 DE_082884.pdf 115 Kbytes NHI-E-10-PKZ0 XTPAXFA10 082884 DE_082884.pdf
