> EATON - MOELLER>Transformer >AING8 269517 Y7-269517 ELECTRIC Netzgerät, 1-phasig, 192 VA, prim 230 VAC, sek. 24 VAC, 24 VDC, 10 VDC
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

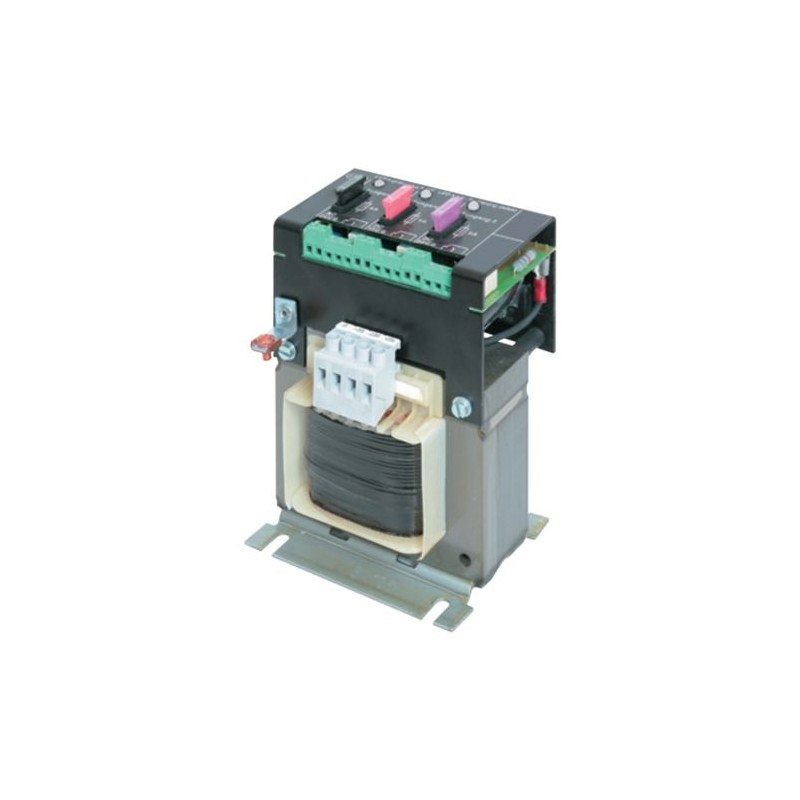

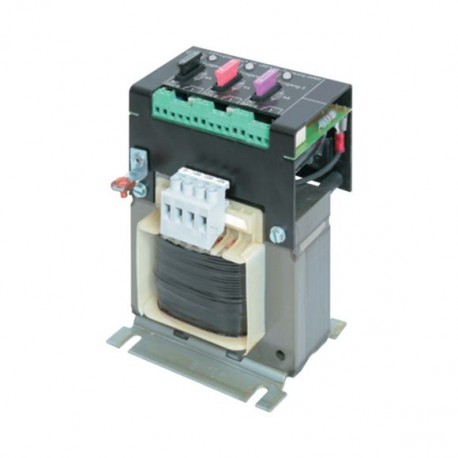

AING8 269517 Y7-269517 EATON ELECTRIC Netzgerät, 1-phasig, 192 VA, prim 230 VAC, sek. 24 VAC, 24 VDC, 10 VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AING8 269517 Y7-269517 EATON ELECTRIC Netzgerät, 1-phasig, 192 VA, prim 230 VAC, sek. 24 VAC, 24 VDC, 10 VDC

AING8

269517

Y7-269517

EATON-MOELLER

Netzgerät, 1-phasig, 192 VA, prim 230 VAC, sek. 24 VAC, 24 VDC, 10 VDC

AING8

Eaton Moeller® series AING Power supply unit, 1p, 192VA, prim 230VAC, sec. 24VAC, 24 V DC, 10 V DC

Universal-Netzteil einphasig, Sicherheitstransformator nach IEC/EN 61558-2-2, 2-6, VDE 0570 Teil 2-2, 2-6. Nennleistung 192VA, eine Sicherung pro Ausgangsspannung, ein Wechsler für Überwachung und Ansage, Bemessungseingangsspannung 230V +- 5%, Bemessungsausgangsspannung: 24V AC / 8A, 10V DC / 1A, 24V DC / 3A

Mehr Infos


Industriesteuerungen SPS > SPS-Systemstromversorgung

Transformer

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $457.60
Stückpreis: $457.60
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Moeller® series AING Power supply unit
Catalog Number
269517
Product Length/Depth
90 mm
Product Height
155 mm
Product Width
110 mm
Product Weight
3.9 kg
Certifications
Safety transformer to IEC/EN 61558-2-2/2-6
VDE 0113
VDE 0570 Part 2-2/2-6 (safety transformer)
IEC/EN 60204-1
Catalog Notes
Non-standard voltages on request
EAN
4015082695170
Model Code
AING8

Produktspezifikationen

Type
Single-phase power supply
Features
Fully Vacuum-impregnated
Separate windings
Reinforced insulation
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Degree of Protection
IP20
Voltage type
AC
Output voltage at DC - min
24 V
Rated frequency - max
60 Hz
Rated frequency - min
50 Hz
Rated operational current for specified heat dissipation (In)
0 A
Rated power
0.192 VA
Static heat dissipation, non-current-dependent Pvs
50 W
Product category
Universal power supply unit AING
Duty factor
100 %
Power output
192 W
Ambient operating temperature - max
40 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Input current at AC - max
0.83 A
Input current at DC - max
0 A
Input voltage at AC 50 Hz - max
230 V
Input voltage at AC 50 Hz - min
230 V
Input voltage at AC 60 Hz - max
230 V
Input voltage at AC 60 Hz - min
230 V
Input voltage at DC - max
0 V
Input voltage at DC - min
0 V
Insulation class
B
Suitable for
Safety functions
Primary tapping
± 5 %
Connection type
Terminations
Output current at AC, 50 Hz - max
8 A
Output current at AC, 60 Hz - max
8 A
Output current at DC - max
3 A
Output voltage at AC 50 Hz - max
24 V
Output voltage at AC 50 Hz - min
24 V
Output voltage at AC 60 Hz - max
24 V
Output voltage at AC 60 Hz - min
24 V
Output voltage at DC - max
24 V

ETIM for 269517 Industriesteuerungen SPS (EC000599)
Merkmal Wert
Eingangsspannung AC 50 Hz (EF007118) 230 V
Eingangsspannung AC 60 Hz (EF007119) 230 V
Eingangsspannung DC (EF007120) 0 V
Art der Eingangsspannung (EF003033) AC
Max. Eingangsstrom AC 50 Hz (EF007360) 0.83 A
Max. Eingangsstrom AC 60 Hz (EF007361) 0.83 A
Max. Eingangsstrom DC (EF007362) 0 A
Art der Ausgangsspannung (EF008222) AC
Ausgangsspannung AC 50 Hz (EF006999) 24 V
Ausgangsspannung AC 60 Hz (EF007000) 24 V
Ausgangsspannung DC (EF007001) 24 V
Max. Ausgangsstrom AC 50 Hz (EF007351) 8 A
Max. Ausgangsstrom AC 60 Hz (EF007352) 8 A
Max. Ausgangsstrom DC (EF007353) 3 A
Leistungsabgabe (EF003034) 192 W
Redundanzfähigkeit (EF003156) Nein
Geeignet für Sicherheitsfunktionen (EF001597) Ja
Breite (EF000008) 110 mm
Höhe (EF000040) 155 mm
Tiefe (EF000049) 90 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AING8 Y7-269517 269517 DE_269517.pdf 113 Kbytes AING8 Y7-269517 269517 DE_269517.pdf
