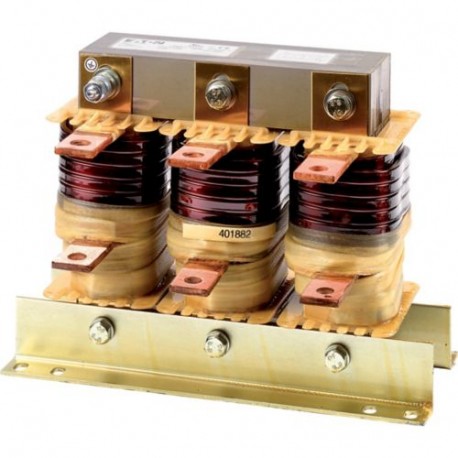

DX-LN3-303 169143 Y7-169143 EATON ELECTRIC Netzdrossel, 3 phasig, 550 V, 303 A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DX-LN3-303 169143 Y7-169143 EATON ELECTRIC Netzdrossel, 3 phasig, 550 V, 303 A

DX-LN3-303

169143

Y7-169143

EATON-MOELLER

Netzdrossel, 3 phasig, 550 V, 303 A

DX-LN3-303-KARTON

Eaton DX Hauptdrossel, dreiphasig, 550 V + 0% (50/60 Hz), V AC, 303 A, 0,06 mH

Netzdrossel für Frequenzumrichter

Mehr Infos


Niederspannungsschaltgeräte > Drossel für Niederspannung

Power XL Frequenzumrichter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $598.92
Stückpreis: $598.92
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton DX Netzdrossel
Katalognummer
169143
Produkt Länge/Tiefe
400 mm
Produkthöhe
500 mm
Produktbreite
600 mm
Produktgewicht
18.6 kg
Zertifikat(e)
Certified by UL for use in Canada
UL File No.: E167225
VDE 0570 Part 2-20/2001-04
CSA-C22.2 No. 14
CSA
IEC/EN 61558-2-20-2000
IEC/EN61800-3
CE
UL 508C
UL report applies to both US and Canada
IEC/EN61800-5
UL
UL Category Control No.: XPTQ2, XPTQ8
EAN
4015081656219
Modellcode
DX-LN3-303

Merkmale und Funktionen

Ausstattung:
Connection lugs
PE-Bolzen
Anzahl der Phasen
3
Anzahl der Pole
3-polig

Allgemein

Bohrungsdurchmesser
14 mm
Schutzart
IP00
NEMA sonsitge
Einschaltdauer
100%
Isolierstoffklasse
B
Produktkategorie
Zubehör
Geeignet als
Netzdrossel
Geeignet für
Nebenstromkreise, (UL/CSA)
Schaltfrequenz
3 kHz
Benutzt mit
DA1

Umgebungsbedingungen, Mechanik

Einbaulage
Einbaufreiräume > 50 mm
Senkrecht stehend
Horizontal aufgehängt
Schockfestigkeit
3 Stöße
Schockdauer: 11 ms
Schwingfestigkeit
0 - 150 Hz, 1 g
10 - 55 Hz, 0,35 mm

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – max
40 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
85 °C
Umgebungstemperatur Lagerung - min
-25 °C
Details Betriebstemperatur
-25 - 40 °C (bis zu 70 °C mit Stromderating)

Anschlussquerschnitte

Anzugsdrehmoment
15.5 Nm, Schraubklemmen

Verbindung

Anschlussfahne
Cu 40 x 5 mm²

Bemessungswerte

Zulässige Anschlussspannung
Max. 550 V AC (50/60 Hz)
Bem.strom (Ith) bei Bem.spanng DC - max
0 A
Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max
60 Hz
Nenninduktivität
0.06 mH
Bemessungsbetriebsstrom (Ie) - min
303 A
Bemessungsbetriebsstrom (Ie) - max
303 A
Bemessungsbetriebsspannung (Ue) - max
550 V
Relative Kurzschlussspannung
0 %
Nennspannung - max.
480 V
Spanngsabf. Uk
2.5 %

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
230 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
303 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 169143 Niederspannungsschaltgeräte (EC002563)
Merkmal Wert
Geeignet als Entstördrossel (EF007230) Nein
Geeignet als Netzdrossel (EF007234) Ja
Geeignet als Kommutierungsdrossel (EF007233) Nein
Geeignet als Glättungsdrossel (EF007232) Nein
Geeignet als Ausgangsdrossel (EF007227) Nein
Polzahl, Primärseite (EF007403) 3
Bemessungstaktfrequenz (EF007502) 3 kHz
Bemessungsbetriebsfrequenz (EF007024) 50 Hz
Max. Bemessungsbetriebsspannung Ue (EF007357) 550 V
Bemessungsstrom AC (EF007500) 303 A
Max. Betriebsstrom (Ith) bei Betriebsspannung DC (EF007359) 0 A
Bemessungsinduktivität (EF007291) 0.06 mH
Schutzart (IP) (EF005474) IP00
Relative Kurzschlussspannung uk (EF007452) 0 %
Resonanzfrequenz (EF007455) 0 Hz
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DX-LN3-303 Y7-169143 169143 DE_184504.pdf 7 Mbytes DX-LN3-303 Y7-169143 169143 DE_184504.pdf
