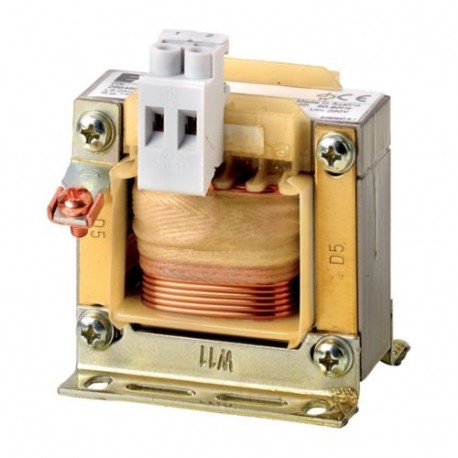

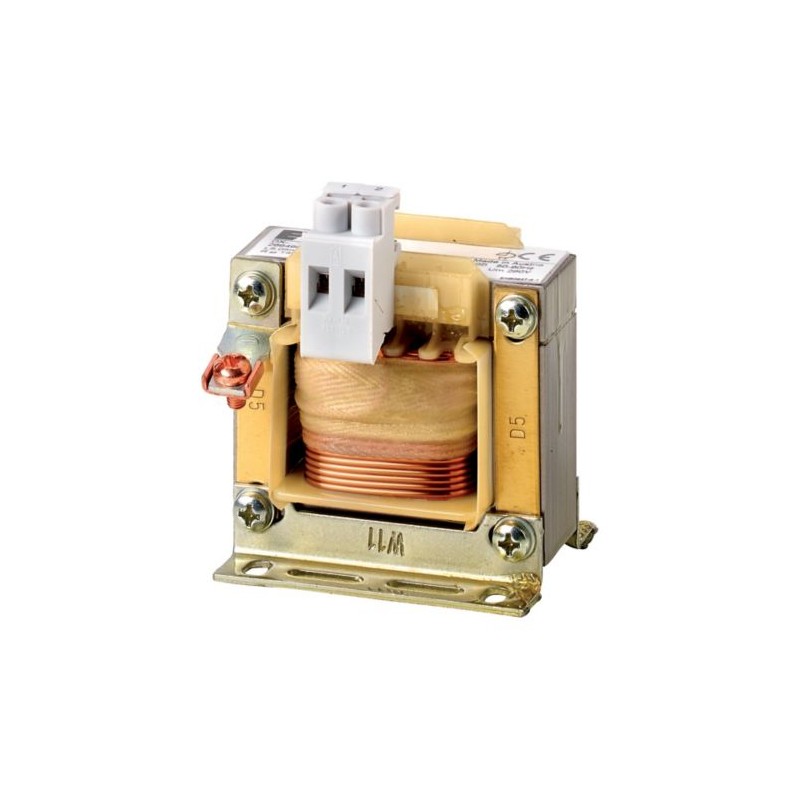

DX-LN1-032 169791 Y7-169791 EATON ELECTRIC Netzdrossel, 1 phasig, 260 V, 32 A) Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DX-LN1-032 169791 Y7-169791 EATON ELECTRIC Netzdrossel, 1 phasig, 260 V, 32 A)

DX-LN1-032

169791

Y7-169791

EATON-MOELLER

Netzdrossel, 1 phasig, 260 V, 32 A)

DX-LN1-032

Eaton DX Hauptdrossel, Einphasig, 260 V + 0% (50/60 Hz), V AC, 32 A, 0,92 mH

Netzdrossel für Frequenzumrichter

Mehr Infos


Niederspannungsschaltgeräte > Drossel für Niederspannung

Power XL Frequenzumrichter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $136.38
Stückpreis: $136.38
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton DX Netzdrossel
Katalognummer
169791
Produkt Länge/Tiefe
130 mm
Produkthöhe
140 mm
Produktbreite
160 mm
Produktgewicht
3 kg
Zertifikat(e)
UL
IEC/EN 61558-2-20-2000
CSA
VDE 0570 Part 2-20/2001-04
EAN
4015081662869
Modellcode
DX-LN1-032

Merkmale und Funktionen

Ausstattung:
PE-Bolzen
Anschlussklemmen
Anzahl der Phasen
1
Anzahl der Pole
1-polig

Allgemein

Bohrungsdurchmesser
0 mm
Schutzart
IP20
NEMA sonsitge
Einschaltdauer
100 %
Isolierstoffklasse
B
Produktkategorie
Zubehör
Geeignet als
Netzdrossel
Schaltfrequenz
3 kHz
Benutzt mit
DC1
DM1

Umgebungsbedingungen, Mechanik

Einbaulage
Senkrecht stehend
Horizontal aufgehängt
Einbaufreiräume > 50 mm
Schockfestigkeit
Schockdauer: 11 ms
3 Stöße
Schwingfestigkeit
0 - 150 Hz, 1 g
10 - 55 Hz, 0,35 mm

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – max
40 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
85 °C
Umgebungstemperatur Lagerung - min
-25 °C
Details Betriebstemperatur
-25 - 40 °C (bis zu 70 °C mit Stromderating)

Anschlussquerschnitte

Anschlusskapazität
20 - 10 AWG
4 mm²
Anzugsdrehmoment
0,8 Nm, Schraubklemmen

Bemessungswerte

Zulässige Anschlussspannung
Max. 260 V AC (50/60 Hz)
Bem.strom (Ith) bei Bem.spanng DC - max
0 A
Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max
60 Hz
Nenninduktivität
0.92 mH
Bemessungsbetriebsstrom (Ie) - min
32 A
Bemessungsbetriebsstrom (Ie) - max
32 A
Bemessungsbetriebsspannung (Ue) - max
260 V
Relative Kurzschlussspannung
0 %
Spanngsabf. Uk
4 %

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
24 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
32 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 169791 Niederspannungsschaltgeräte (EC002563)
Merkmal Wert
Geeignet als Entstördrossel (EF007230) Nein
Geeignet als Netzdrossel (EF007234) Ja
Geeignet als Kommutierungsdrossel (EF007233) Nein
Geeignet als Glättungsdrossel (EF007232) Nein
Geeignet als Ausgangsdrossel (EF007227) Nein
Polzahl, Primärseite (EF007403) 1
Bemessungstaktfrequenz (EF007502) 3 kHz
Bemessungsbetriebsfrequenz (EF007024) 50 Hz
Max. Bemessungsbetriebsspannung Ue (EF007357) 260 V
Bemessungsstrom AC (EF007500) 32 A
Max. Betriebsstrom (Ith) bei Betriebsspannung DC (EF007359) 0 A
Bemessungsinduktivität (EF007291) 0.92 mH
Schutzart (IP) (EF005474) IP20
Relative Kurzschlussspannung uk (EF007452) 0 %
Resonanzfrequenz (EF007455) 0 Hz
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DX-LN1-032 Y7-169791 169791 DE_184504.pdf 7 Mbytes DX-LN1-032 Y7-169791 169791 DE_184504.pdf
