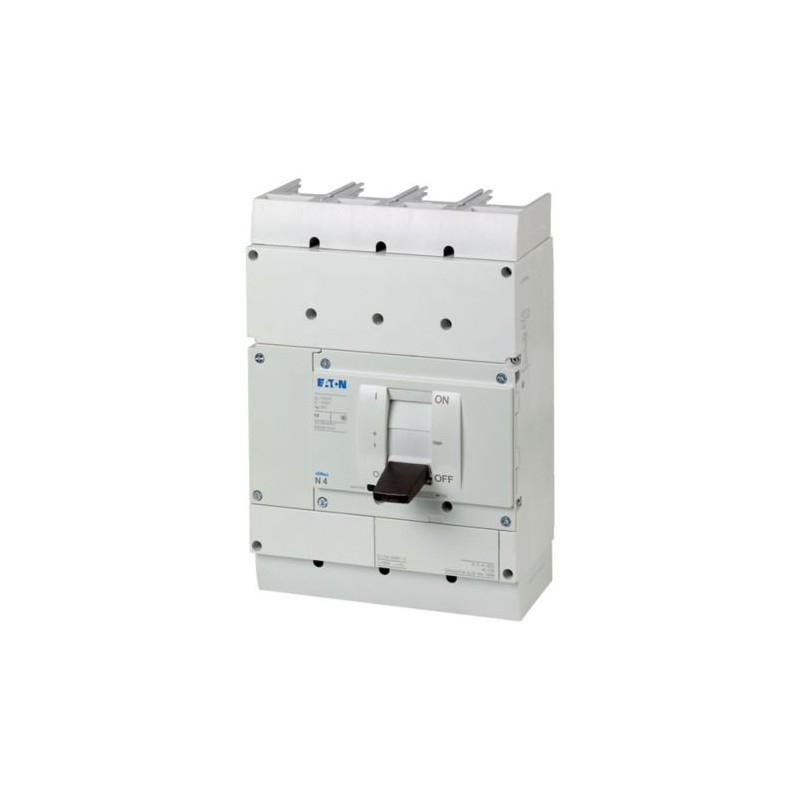

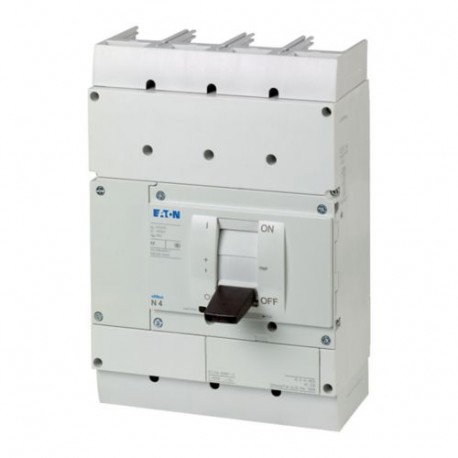

N4-4-800-S1-PV-NA 179325 Y7-179325 EATON ELECTRIC N4-4-800-S1-PV-NA
N4-4-800-S1-PV-NA
179325
Y7-179325
EATON-MOELLER
N4-4-800-S1-PV-NA
Eaton Moeller series NZM– Kompaktleistungsschalter. Schalter mit geformtem Gehäuse 4p 800 A 1000 V DC UL
Leistungsschalter NZM
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton – Moeller Series – NZM Trennschalter
Katalognummer
179325
Produkt Länge/Tiefe
401 mm
Produkthöhe
207 mm
Produktbreite
280 mm
Produktgewicht
22.723 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC 60947-3
UL489B
CE
CCC
UL listed
UL 489B
CE marking
UL (File No. E471671)
UL489B
CE
CCC
UL listed
UL 489B
CE marking
UL (File No. E471671)
EAN
4015081744114
Modellcode
N4-4-800-S1-PV-NA
Produktspezifikationen
Typ
DC Lasttrennschalter
Besondere Merkmale
Max. 50 % Abschaltung durch Nebenschluss-/Unterspannungsauslöser der mech. Lebensdauer Eigenschaften des Hauptschalters inkl. Zwangsantrieb zu IEC/EN 60204, VDE 0113. Trennereigenschaft nach IEC/EN 60947-3, VDE 0660. N-Trennschalter kombinierbar mit NZM...-XU, NZM...-XA Arbeitsstromauslöser, Hilfsschalter und NZM...-XR… Fernantrieb. Für DC-Schaltung ist eine Reihenschaltung aller 4 Strombahnen erforderlich – Siehe Darstellung Zubehör Brückenbausätze. Betrieb mit ungeerdeten Systemen (z. B., IT), die Installation muss einen Doppelerdschluss verhindern Nicht kombinierbar mit steckbaren/ausfahrbaren Vorrichtungen, Anschluss auf der Rückseite, Anschlussverbreiterungen, Modulplatten oder Bandklemmen in UL489B-Anwendungen N4-4-...-S15-DC Einspeisungseinheit und Abgang nur von unten. Geeignet für 100 % ausgelegte Anwendung mit Gehäuse, mindestens B x H x T 1200 x 600 x 275 mm Kein Überlastschutz. Bemessungsstrom = Bemessungsdauerstrom: 800 A bei 65°C inkl. Jumper
Anwendung
Nebenstromkreise, EinspeisestromkreiseOffene BereicheNutzbauten
Stromstärkewert
800 A
Betriebsspannung
1000 V - 1000 V
Leistungsschalter-Rahmentyp
N4
Merkmale
Ausführung als NOT-AUS-Installation
Motorantrieb optional
Version als Wartungs-/Serviceschalter
Optional mit XR-Fernantrieb. Kann optional mit XU/XA-Nebenschlussauslösung ferngesteuert werden.
Ausführung als Hauptschalter
Motorantrieb optional
Version als Wartungs-/Serviceschalter
Optional mit XR-Fernantrieb. Kann optional mit XU/XA-Nebenschlussauslösung ferngesteuert werden.
Ausführung als Hauptschalter
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Einbaugerät Festeinbautechnik
Fest
Installation der Verteilung
Zwischeneinbau
Bodenmontage
Fest
Installation der Verteilung
Zwischeneinbau
Bodenmontage
Verlustleistung des Betriebsmittels, stromabhängig
95 W
Betriebsklasse
DC-22 A
Bemessungskurzzeitstromfestigkeit (Icw)
34 kA
Schutzart
IP20
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubverbindung
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Nennstrom (Iu) bei 40 °C mit Anschlussbrücken
800 A
Nennstrom (Iu) bei 65 °C mit Anschlussbrücken
800 A
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Bemessungsisolationsspan. (Ui)
1250 V
Bemessungsbetriebsleistung bei AC-23, 400 V
0 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Schaltstellungen
I, +, 0
Lebensdauer, mechanisch
10.000 Schaltvorgänge
Überspannungskategorie
III
Bemessungsbetriebsstrom
800 A (DC 22-A)
Schutzart (IP), Vorderseite
IP20
Anzahl der Pole
4-polig
Anschlusskapazität (Kupferstreifen)
Min. 6 Segmente à 16 mm x 0,8 mm an der Flachleiterklemme
Max. 10 Segmente à 32 mm x 1 mm (2x) an Flachleiterklemme
10 Segmente mit 50 mm x 1 mm (2x) an der 1-Loch-Modulplatte
Min. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
10 Segmente mit 80 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
NA: gleich mit IEC
Max. 10 Segmente à 32 mm x 1 mm (2x) an Flachleiterklemme
10 Segmente mit 50 mm x 1 mm (2x) an der 1-Loch-Modulplatte
Min. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
10 Segmente mit 80 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
NA: gleich mit IEC
Grifffarbe
Schwarz (Black)
Lebensdauer, elektrisch
500 Schaltvorgänge
Funktionen
Photovoltaik-Anwendungen
Verriegelbar
Lasttrennschalter / Hauptschalter
Spannungsauslöser optional
Verriegelbar
Lasttrennschalter / Hauptschalter
Spannungsauslöser optional
Anzahl der Schalter
1
Bedingter Bemessungskurzschlussstrom (lq)
0 kA
Bemessungsbetriebsspannung (Ue) bei AC - max
0 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
800 A
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Bemessungsdauerstrom bei AC-23, 400 V
0 A
Bemessungskurzzeitstromfestigkeit (t = 0,1 s)
34 kA
Schaltleistung bei 400 V
0 kW
Griff-Typ
Kipphebel
Anzahl der Schaltspiele pro Stunde - max
60
Standardklemmen
Screw connection,Optional:Tunnel terminal,Rear-side connection,Strip connection
Bemessungsbetriebsspannung Ue (UL) - max
1000 VDC
Anschlusskapazität (Kupfersammelschiene)
M10 an rückseitiger Verschraubung
Min. 25 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 50 mm x 10 mm (2x) direkt am rückseitigen Anschluss des Schalters
Min. 25 mm x 5 mm auf der Rückseite der 1-Loch-Modulplatte
Max. 50 mm x 10 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
50 mm x 10 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
Min. 60 mm x 10 mm an der Breitenerweiterung auf der Rückseite
Max. 80 mm x 10 mm (2x) an der Breitenerweiterung auf der Rückseite
NA: gleich mit IEC
Min. 25 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 50 mm x 10 mm (2x) direkt am rückseitigen Anschluss des Schalters
Min. 25 mm x 5 mm auf der Rückseite der 1-Loch-Modulplatte
Max. 50 mm x 10 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
50 mm x 10 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
Min. 60 mm x 10 mm an der Breitenerweiterung auf der Rückseite
Max. 80 mm x 10 mm (2x) an der Breitenerweiterung auf der Rückseite
NA: gleich mit IEC
Anschlusskapazität (Kupferleiter/-kabel verseilt)
123 mm² bis 185 mm² (1x) direkt am rückseitigen Anschluss des Schalters
50 mm² bis 185 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Min. 120 mm² bis 300 mm² (1x) auf der Rückseite der 1-Loch-Modulplatte
Max. 95 mm² bis 300 mm² (2x) auf der Rückseite der 1-Loch-Modulplatte
Min. 95 mm² bis 185 mm² (2x) auf der Rückseite der 2-Loch-Modulplatte
Max. 35 mm² bis 185 mm² (4x) auf der Rückseite der 2-Loch-Modulplatte
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
300 mm² (4x) an der Breitenerweiterung auf der Rückseite
95 mm² bis 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
Na: kcmil 250 bis kcmil 350 (1x) direkt am rückseitigen Anschluss des Schalters
NA: AWG 0 bis kcmil 350 (4x) direkt am rückseitigen Anschluss des Schalters
NA: min. kcmil 250 bis kcmil 600 (1x) auf der Rückseite der 1-Loch-Modulplatte
NA: max. AWG 3/0 bis kcmil 600 (2x) auf der Rückseite der 1-Loch-Modulplatte
NA: min. AWG 3/0 bis kcmil 350 (2x) auf der Rückseite der 2-Loch-Modulplatte
NA: max. AWG 2 bis kcmil 350 (4x) auf der Rückseite der 2-Loch-Modulplatte
NA: AWG 0 bis kcmil 500 (4x) an 4-Loch-Tunnelklemme
NA: kcmil 600 mm² (4x) at rear-side width extension
NA: AWG 3/0 bis kcmil 500 (6x) an der Breitenerweiterung auf der Rückseite
50 mm² bis 185 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Min. 120 mm² bis 300 mm² (1x) auf der Rückseite der 1-Loch-Modulplatte
Max. 95 mm² bis 300 mm² (2x) auf der Rückseite der 1-Loch-Modulplatte
Min. 95 mm² bis 185 mm² (2x) auf der Rückseite der 2-Loch-Modulplatte
Max. 35 mm² bis 185 mm² (4x) auf der Rückseite der 2-Loch-Modulplatte
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
300 mm² (4x) an der Breitenerweiterung auf der Rückseite
95 mm² bis 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
Na: kcmil 250 bis kcmil 350 (1x) direkt am rückseitigen Anschluss des Schalters
NA: AWG 0 bis kcmil 350 (4x) direkt am rückseitigen Anschluss des Schalters
NA: min. kcmil 250 bis kcmil 600 (1x) auf der Rückseite der 1-Loch-Modulplatte
NA: max. AWG 3/0 bis kcmil 600 (2x) auf der Rückseite der 1-Loch-Modulplatte
NA: min. AWG 3/0 bis kcmil 350 (2x) auf der Rückseite der 2-Loch-Modulplatte
NA: max. AWG 2 bis kcmil 350 (4x) auf der Rückseite der 2-Loch-Modulplatte
NA: AWG 0 bis kcmil 500 (4x) an 4-Loch-Tunnelklemme
NA: kcmil 600 mm² (4x) at rear-side width extension
NA: AWG 3/0 bis kcmil 500 (6x) an der Breitenerweiterung auf der Rückseite
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
Min. 185 mm² bis 240 mm² (1x) auf der Rückseite der 1-Loch-Modulplatte
Max. 70 mm² bis 185 mm² (2x) auf der Rückseite der 1-Loch-Modulplatte
50 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
240 mm² (2x) an der Breitenerweiterung auf der Rückseite
70 mm² x 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
NA: Aluminiumleiter nicht anwendbar
Max. 70 mm² bis 185 mm² (2x) auf der Rückseite der 1-Loch-Modulplatte
50 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
240 mm² (2x) an der Breitenerweiterung auf der Rückseite
70 mm² x 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
NA: Aluminiumleiter nicht anwendbar
