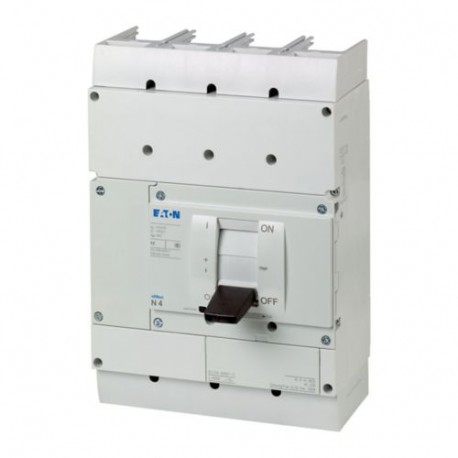

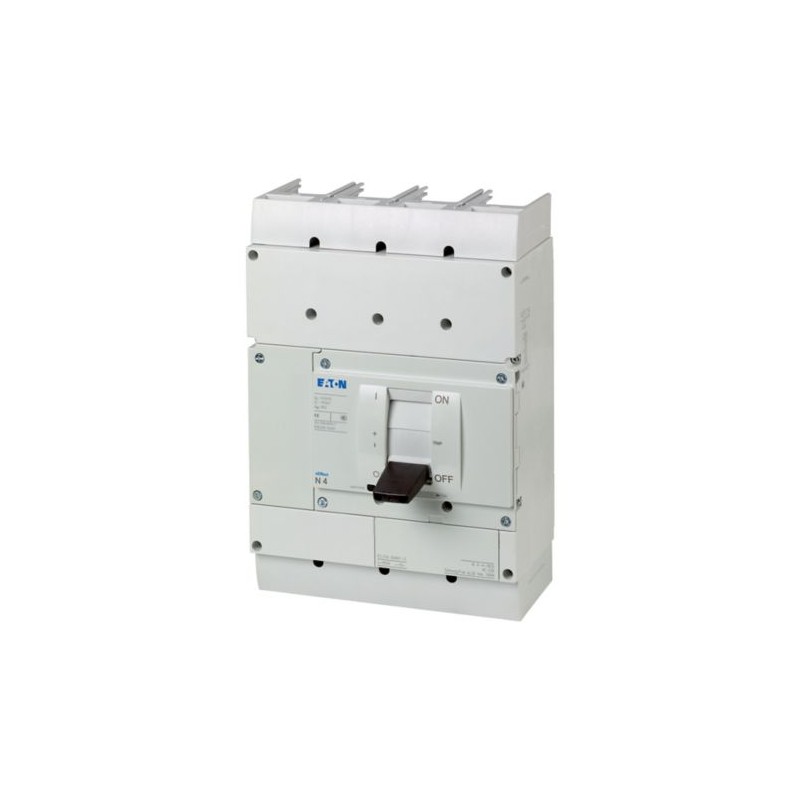

N4-4-1000-S1-PV-NA 179326 Y7-179326 EATON ELECTRIC N4-4-1000-S1-PV-NA
N4-4-1000-S1-PV-NA
179326
Y7-179326
EATON-MOELLER
N4-4-1000-S1-PV-NA
Eaton Moeller series NZM– Kompaktleistungsschalter. Schalter mit geformtem Gehäuse 4p 1000 A 1000 V DC UL
Leistungsschalter NZM
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton – Moeller Series – NZM Trennschalter
Katalognummer
179326
Produkt Länge/Tiefe
401 mm
Produkthöhe
207 mm
Produktbreite
280 mm
Produktgewicht
22.656 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
CE
CE marking
IEC 60947-3
UL (File No. E471671)
UL 489B
UL listed
CCC
UL489B
CE marking
IEC 60947-3
UL (File No. E471671)
UL 489B
UL listed
CCC
UL489B
EAN
4015081744121
Modellcode
N4-4-1000-S1-PV-NA
Produktspezifikationen
Typ
DC Lasttrennschalter
Besondere Merkmale
Max. 50 % Abschaltung durch Nebenschluss-/Unterspannungsauslöser der mech. Lebensdauer Eigenschaften des Hauptschalters inkl. Trennereigenschaft nach IEC/EN 60947-3, 0660. N-Trennschalter kombinierbar mit NZM...-XU, NZM...-XA Arbeitsstromauslöser, Hilfsschalter und NZM...-XR… Fernantrieb. Für DC-Schaltung alle 4 Kontakte in Reihe schalten – siehe Informationen auf dem Überbrückungskit-Zubehör, Betrieb mit ungeerdeten Systemen (z. B., IT), die Installation muss einen Doppelerdschluss verhindern Schalter nicht kombinierbar mit steckbaren/ausfahrbaren Einheiten, Anschluss auf der Rückseite, Anschlussverbreiterungen, Modulplatten oder Bandklemmen in UL489B-Anwendungen N4-4-...-S15-DC Einspeisungseinheit und Abgang nur von unten. Geeignet für 100 % ausgelegte Anwendung mit Gehäuse, mindestens B x H x T 1200 x 600 x 275 mm Bietet keinen Überlastschutz. Bemessungsstrom = Bemessungsdauerstrom: 1000 A inkl. Jumper bei 65 °C
Anwendung
Nebenstromkreise, Einspeisestromkreise offene Bereiche Nutzbauten
Stromstärkewert
1000 A
Betriebsspannung
1000 V - 1000 V
Leistungsschalter-Rahmentyp
N4
Merkmale
Ausführung als Hauptschalter
Optional mit XR-Fernantrieb. Kann optional mit XU/XA-Nebenschlussauslösung ferngesteuert werden.
Motorantrieb optional
Ausführung als NOT-AUS-Installation
Version als Wartungs-/Serviceschalter
Optional mit XR-Fernantrieb. Kann optional mit XU/XA-Nebenschlussauslösung ferngesteuert werden.
Motorantrieb optional
Ausführung als NOT-AUS-Installation
Version als Wartungs-/Serviceschalter
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Installation der Verteilung
Zwischeneinbau
Bodenmontage
Einbaugerät Festeinbautechnik
Fest
Zwischeneinbau
Bodenmontage
Einbaugerät Festeinbautechnik
Fest
Verlustleistung des Betriebsmittels, stromabhängig
148 W
Betriebsklasse
DC-22 A
Bemessungskurzzeitstromfestigkeit (Icw)
34 kA
Schutzart
IP20
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubverbindung
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Nennstrom (Iu) bei 40 °C mit Anschlussbrücken
1000 A
Nennstrom (Iu) bei 65 °C mit Anschlussbrücken
1000 A
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Bemessungsisolationsspan. (Ui)
1250 V
Bemessungsbetriebsleistung bei AC-23, 400 V
0 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Schaltstellungen
I, +, 0
Lebensdauer, mechanisch
10.000 Schaltvorgänge
Überspannungskategorie
III
Bemessungsbetriebsstrom
1000 A (DC 22-A)
Schutzart (IP), Vorderseite
IP20
Anzahl der Pole
4-polig
Anschlusskapazität (Kupferstreifen)
Min. 6 Segmente à 16 mm x 0,8 mm an der Flachleiterklemme
Max. 10 Segmente à 32 mm x 1 mm (2x) an Flachleiterklemme
10 Segmente mit 50 mm x 1 mm (2x) an der 1-Loch-Modulplatte
Min. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
10 Segmente mit 80 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
NA: gleich mit IEC
Max. 10 Segmente à 32 mm x 1 mm (2x) an Flachleiterklemme
10 Segmente mit 50 mm x 1 mm (2x) an der 1-Loch-Modulplatte
Min. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
10 Segmente mit 80 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
NA: gleich mit IEC
Grifffarbe
Schwarz (Black)
Lebensdauer, elektrisch
500 Schaltvorgänge
Funktionen
Verriegelbar
Photovoltaik-Anwendungen
Lasttrennschalter / Hauptschalter
Spannungsauslöser optional
Photovoltaik-Anwendungen
Lasttrennschalter / Hauptschalter
Spannungsauslöser optional
Anzahl der Schalter
1
Bedingter Bemessungskurzschlussstrom (lq)
0 kA
Bemessungsbetriebsspannung (Ue) bei AC - max
0 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
1000 A
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Bemessungsdauerstrom bei AC-23, 400 V
0 A
Bemessungskurzzeitstromfestigkeit (t = 0,1 s)
34 kA
Schaltleistung bei 400 V
0 kW
Griff-Typ
Kipphebel
Anzahl der Schaltspiele pro Stunde - max
60
Standardklemmen
Screw connection,Optional:Tunnel terminal,Rear-side connection,Strip connection
Bemessungsbetriebsspannung Ue (UL) - max
1000 VDC
Anschlusskapazität (Kupfersammelschiene)
M10 an rückseitiger Verschraubung
Min. 25 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 50 mm x 10 mm (2x) direkt am rückseitigen Anschluss des Schalters
Min. 25 mm x 5 mm auf der Rückseite der 1-Loch-Modulplatte
Max. 50 mm x 10 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
50 mm x 10 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
Min. 60 mm x 10 mm an der Breitenerweiterung auf der Rückseite
Max. 80 mm x 10 mm (2x) an der Breitenerweiterung auf der Rückseite
NA: gleich mit IEC
Min. 25 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 50 mm x 10 mm (2x) direkt am rückseitigen Anschluss des Schalters
Min. 25 mm x 5 mm auf der Rückseite der 1-Loch-Modulplatte
Max. 50 mm x 10 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
50 mm x 10 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
Min. 60 mm x 10 mm an der Breitenerweiterung auf der Rückseite
Max. 80 mm x 10 mm (2x) an der Breitenerweiterung auf der Rückseite
NA: gleich mit IEC
Anschlusskapazität (Kupferleiter/-kabel verseilt)
127 mm² - 185 mm² (1x) direct at switch rear-side connection
50 mm² bis 185 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Min. 120 mm² bis 300 mm² (1x) auf der Rückseite der 1-Loch-Modulplatte
Max. 95 mm² bis 300 mm² (2x) auf der Rückseite der 1-Loch-Modulplatte
Min. 95 mm² bis 185 mm² (2x) auf der Rückseite der 2-Loch-Modulplatte
Max. 35 mm² bis 185 mm² (4x) auf der Rückseite der 2-Loch-Modulplatte
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
300 mm² (4x) an der Breitenerweiterung auf der Rückseite
95 mm² bis 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
Na: kcmil 250 bis kcmil 350 (1x) direkt am rückseitigen Anschluss des Schalters
NA: AWG 0 bis kcmil 350 (4x) direkt am rückseitigen Anschluss des Schalters
NA: min. kcmil 250 bis kcmil 600 (1x) auf der Rückseite der 1-Loch-Modulplatte
NA: max. AWG 3/0 bis kcmil 600 (2x) auf der Rückseite der 1-Loch-Modulplatte
NA: min. AWG 3/0 bis kcmil 350 (2x) auf der Rückseite der 2-Loch-Modulplatte
NA: max. AWG 2 bis kcmil 350 (4x) auf der Rückseite der 2-Loch-Modulplatte
NA: AWG 0 bis kcmil 500 (4x) an 4-Loch-Tunnelklemme
NA: kcmil 600 mm² (4x) at rear-side width extension
NA: AWG 3/0 bis kcmil 500 (6x) an der Breitenerweiterung auf der Rückseite
50 mm² bis 185 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Min. 120 mm² bis 300 mm² (1x) auf der Rückseite der 1-Loch-Modulplatte
Max. 95 mm² bis 300 mm² (2x) auf der Rückseite der 1-Loch-Modulplatte
Min. 95 mm² bis 185 mm² (2x) auf der Rückseite der 2-Loch-Modulplatte
Max. 35 mm² bis 185 mm² (4x) auf der Rückseite der 2-Loch-Modulplatte
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
300 mm² (4x) an der Breitenerweiterung auf der Rückseite
95 mm² bis 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
Na: kcmil 250 bis kcmil 350 (1x) direkt am rückseitigen Anschluss des Schalters
NA: AWG 0 bis kcmil 350 (4x) direkt am rückseitigen Anschluss des Schalters
NA: min. kcmil 250 bis kcmil 600 (1x) auf der Rückseite der 1-Loch-Modulplatte
NA: max. AWG 3/0 bis kcmil 600 (2x) auf der Rückseite der 1-Loch-Modulplatte
NA: min. AWG 3/0 bis kcmil 350 (2x) auf der Rückseite der 2-Loch-Modulplatte
NA: max. AWG 2 bis kcmil 350 (4x) auf der Rückseite der 2-Loch-Modulplatte
NA: AWG 0 bis kcmil 500 (4x) an 4-Loch-Tunnelklemme
NA: kcmil 600 mm² (4x) at rear-side width extension
NA: AWG 3/0 bis kcmil 500 (6x) an der Breitenerweiterung auf der Rückseite
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
Min. 185 mm² bis 240 mm² (1x) auf der Rückseite der 1-Loch-Modulplatte
Max. 70 mm² bis 185 mm² (2x) auf der Rückseite der 1-Loch-Modulplatte
50 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
240 mm² (2x) an der Breitenerweiterung auf der Rückseite
70 mm² x 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
NA: Aluminiumleiter nicht anwendbar
Max. 70 mm² bis 185 mm² (2x) auf der Rückseite der 1-Loch-Modulplatte
50 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
240 mm² (2x) an der Breitenerweiterung auf der Rückseite
70 mm² x 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
NA: Aluminiumleiter nicht anwendbar
