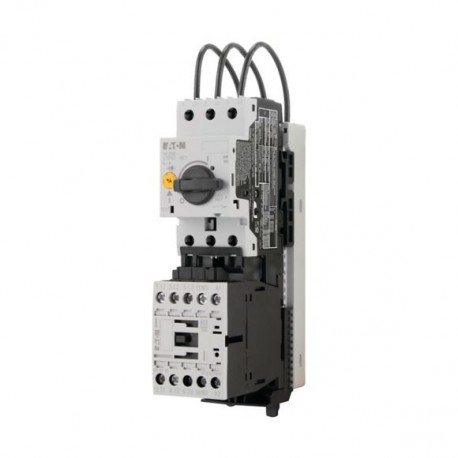

MSC-DM-4-M7(230V50HZ)/MSFA 191120 XTSC004B007BMFNL-FS EATON ELECTRIC Direktstarter auf Feeder Systemadapter,.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MSC-DM-4-M7(230V50HZ)/MSFA 191120 XTSC004B007BMFNL-FS EATON ELECTRIC Direktstarter auf Feeder Systemadapter,..

MSC-DM-4-M7(230V50HZ)/MSFA

191120

XTSC004B007BMFNL-FS

EATON-MOELLER

Direktstarter auf Feeder Systemadapter, 3-polig, 1,5 kW/400 V/AC3, 150 kA

Motor starter direct auf das system der Stromversorgung; 3-polig; 1,5 kW / 400 V / AC-3; 150 kA; 230 V, 50 Hz

Direktstarter, 380 V 400 V 415 V: 1.1, 1.5 kW, Ir= 2.5 - 4 A, 230 V 50 Hz, 240 V 60 Hz, Wechselspannung

Mehr Infos


Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination

Leistungsschalter PKZ

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

Mehr Infos



Direktstarter, 380 V 400 V 415 V: 1.1, 1.5 kW, Ir= 2.5 - 4 A, 230 V 50 Hz, 240 V 60 Hz, Wechselspannung
Direktstarter, Grundgerät: MSC, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Motordaten Bemessungsbetriebsleistung AC-3 380 V 400 V 415 V: P= 1.1, 1.5 kW, Einstellbereich Überlastauslöser: Ir= 2.5 - 4 A, Zuordnungsart: Zuordnungsart „1“, Zuordnungsart „2“, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Wechselspannung, Normen und Bestimmungen: IEC/EN 60947-4-1, VDE 0660, UL 508 (auf Anfrage), CSA C 22.2 No. 14 (auf Anfrage)

Lieferprogramm

Grundfunktion
Direktstarter (Komplettgeräte)
Grundgerät
MSC
Hinweis
Geeignet auch für Motoren der Effizienzklasse IE3.
Anschlusstechnik
Schraubklemmen
Anbindung an SmartWire-DT
nein
Motordaten
Bemessungsbetriebsleistung [P]AC-3380 V 400 V 415 V [P]
1.1
1.5 kW
BemessungsbetriebsstromAC-3380 V 400 V 415 V [Ie]
2.6
3.6 A
Bemessungskurzschlussstrom 380 - 415 V [Iq]
100 kA
Einstellbereich
Einstellbereich Überlastauslöser[Ir]
2.5 - 4 A
Zuordnungsart
Zuordnungsart „1“
Zuordnungsart „2“
Betätigungsspannung
230 V 50 Hz, 240 V 60 Hz
Wechselspannung
Motorschutzschalter
PKZM0-4 Typ
Leistungsschütz
DILM7-10(…) Typ
Verdrahtungsset Direktstarter

Mechanischer Verbindungsbaustein und elektrischer Kontaktbaustein
PKZM0-XDM15ME Typ
Hinweise

Die Direktstarter (Komplettgeräte) bestehen aus einem Motorschutzschalter PKZM0 und einem Leistungsschütz DILM. Diese Kombinationen sind auf Sammelschienenadaptern montiert.

Die Verbindung der Hauptstrombahnen zwischen Motorschutzschalter und Schütz erfolgt über einen elektrischen Kontaktbaustein.

weitere InformationenSeite
Technische Daten PKZM0PKZM0
Zusatzausrüstung PKZ→ 072896
Technische Daten DILMDILM
Zusatzausrüstung DILM→ 281199

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947-4-1, VDE 0660
UL 508 (auf Anfrage)
CSA C 22.2 No. 14 (auf Anfrage)
Aufstellungshöhe
max. 2000 m
Umgebungstemperatur
-25 - +55
Hauptstrombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsbetriebsspannung [Ue]
230 - 415 V
Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz380 V 400 V [Ie]
4 A
Weitere technische Daten
Motorschutzschalter PKZM0, PKE
Motorschutzschalter PKZM0, siehe Produktgruppe Motorschutzschalter/PKZM0
Leistungsschütze DILM, siehe Produktgruppe Leistungsschütze
Zeitrelais DILET, ETR, siehe Produktgruppe Leistungsschütze, Elektronische Zeitrelais
Leistungsschütze DILMLeistungsaufnahme der Spule im kalten Zustand und 1.0 x USZweispannungsspule 50 Hz [Halten]
1.4 W

Daten für Bauartnachweis nach IEC/EN 61439

Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C

Technische Daten nach ETIM 8.0

Niederspannungsschaltgeräte (EG000017) / Motorstarter/Motorstarterkombination (EC001037)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Verbraucherabzweig, Motorabzweig / Motorstarterkombination ([email protected] [AJZ718013])
Art des Motorstarters
Direktstarter (DOL)
Mit Kurzschlussauslöser
ja
Bemessungssteuerspeisespannung Us bei AC 50 Hz
230 - 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei DC
0 - 0 V
Spannungsart zur Betätigung
AC
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig
0.75 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
1.5 kW
Bemessungsleistung, 460 V, 60 Hz, 3-phasig
0 kW
Bemessungsleistung, 575 V, 60 Hz, 3-phasig
0 kW
Bemessungsbetriebsstrom Ie
3.6 A
Bemessungsbetriebsstrom bei AC-3, 400 V
4 A
Überlastauslöser Stromeinstellung
2.5 - 4 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V
0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V
0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V
50000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V
50000 A
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Öffner
0
Umgebungstemperatur, Obergrenze ohne Einschränkungen
55 °C
Temperaturkompensierter Überlastschutz
ja
Auslöseklasse
CLASS 10 A
Anschlussart Hauptstromkreis
Schraubanschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis
Schraubanschluss
Tragschienenmontage möglich
ja
Mit Trafo
nein
Anzahl der Befehlsstellen
0
Geeignet für NOT-AUS
nein
Zuordnungsart nach IEC 60947-4-3
Klasse 2
Anzahl der Leuchtmelder
0
Externer Reset möglich
nein
Mit Sicherung
nein
Schutzart (IP)
IP20
Schutzart (NEMA)
sonstige
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für Modbus
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
nein
Breite
45 mm
Höhe
180 mm
Tiefe
115 mm

Datasheet - PDF
