> EATON - MOELLER>Leistungsschalter PKZ>MSC-DM-1,6-M7(24VDC)/MSFA 191106 XTSC1P6B007BMTDNL-FS ELECTRIC Direktstarter auf Feeder Systemadapter,..
Vorheriges Produkt Nächstes Produkt

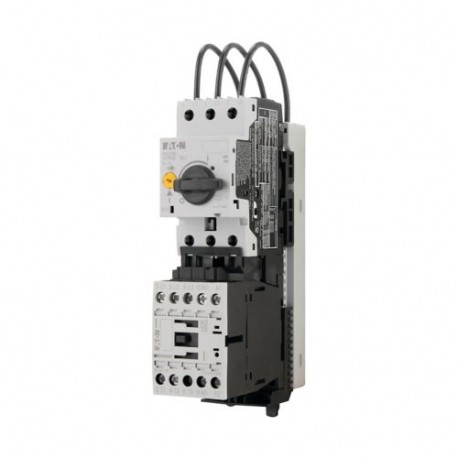

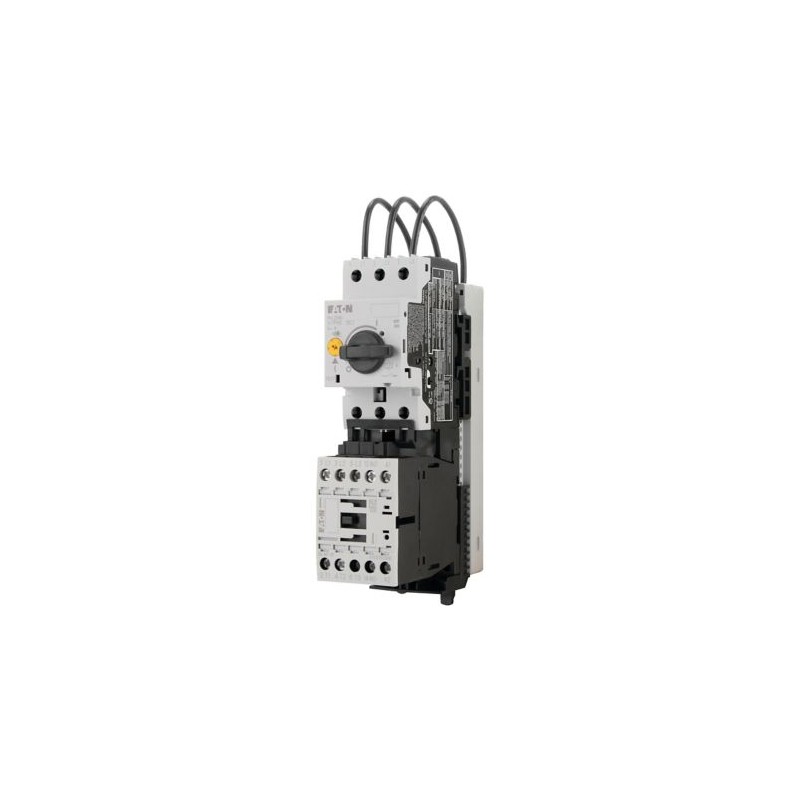

MSC-DM-1,6-M7(24VDC)/MSFA 191106 XTSC1P6B007BMTDNL-FS EATON ELECTRIC Direktstarter auf Feeder Systemadapter,.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MSC-DM-1,6-M7(24VDC)/MSFA 191106 XTSC1P6B007BMTDNL-FS EATON ELECTRIC Direktstarter auf Feeder Systemadapter,..

MSC-DM-1,6-M7(24VDC)/MSFA

191106

XTSC1P6B007BMTDNL-FS

EATON-MOELLER

Direktstarter auf Feeder Systemadapter, 3-polig, 0,55 kW/400 V/AC3, 100 kA, DC-betätigt

Motor starter direct auf das system der Stromversorgung; 3-polig; 0,55 kW / 400 V / AC-3; 100 kA; 24 V DC

Eaton Moeller® series MSC-DM Direktstarter, 380 V 400 V 415 V: 0,37, 0,55 kW, Ir= 1 - 1,6 A, 24 V DC, Gleichspannung

Mehr Infos


Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination

Leistungsschalter PKZ

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $156.28
Stückpreis: $156.28

Menge Preis
1+$156.28
2+$151.41
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series MSC-DM DOL starter
Katalognummer
191106
Produkt Länge/Tiefe
115 mm
Produkthöhe
180 mm
Produktbreite
45 mm
Produktgewicht
0.76 kg
Zertifikat(e)
UL 508 (on request)
CSA-C22.2 No. 14 (on request)
EAN
4015081916047
Modellcode
MSC-DM-1,6-M7(24VDC)/MSFA

Features & Functions

Ausstattung:
Kurzschlussauslöser
Funktionen
Temperaturkompensierter Überlastschutz

General

Klasse
CLASS 10 A
Verbindung
Schraub­­klemmen
Anbindung an SmartWire-DT
Nein
Zuordnungsart
2
Schutzart
IP20
NEMA sonsitge
Ausführung
IEC Starter
Montageart
Motorstarter Einspeisesystem
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
1
Überlastauslösestromeinstellung - min
1 A
Überlastauslösestromeinstellung - max
1.6 A
Überspannungskategorie
III
Verschmutzungsgrad
3
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Geeignet für
Auch Motoren mit Effizienzklasse IE3
Typ
Starter mit Bimetallauslöser
Spannungsart
Gleichstrom

Climatic environmental conditions

Höhe
Max. 2000 m
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C

Electrical rating

Bemessungsbetriebsstrom (Ie)
1,5 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
1.6 A
Bemessungsbetriebsleistung bei AC-3, 220/230 V, 50 Hz
0.25 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
0.55 kW
Bemessungsbetriebsspannung
230 - 415 V AC

Short-circuit rating

Bedingter Bemessungskurzschlussstrom (lq), Typ 2, 380 V, 400 V, 415 V
50000 A
Kurzschlussauslöser (Irm) - max
24.8 A

Magnet system

Leistungsaufnahme (Halteleistung) bei DC
2.6 W
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V

Design verification

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
MSC-DM-1,6-M7(24VDC)/MSFA XTSC1P6B007BMTDNL-FS 191106 ES_191111.pdf 1 Mbytes MSC-DM-1,6-M7(24VDC)/MSFA XTSC1P6B007BMTDNL-FS 191106 ES_191111.pdf
