Vergrößern

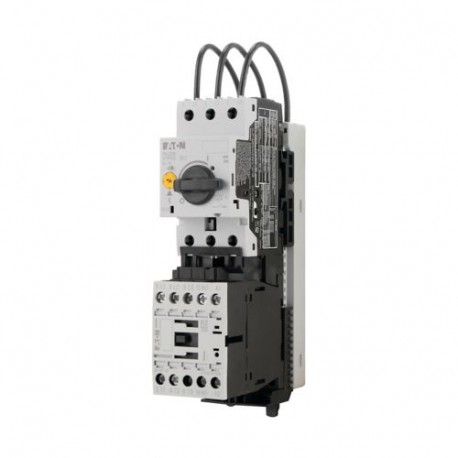

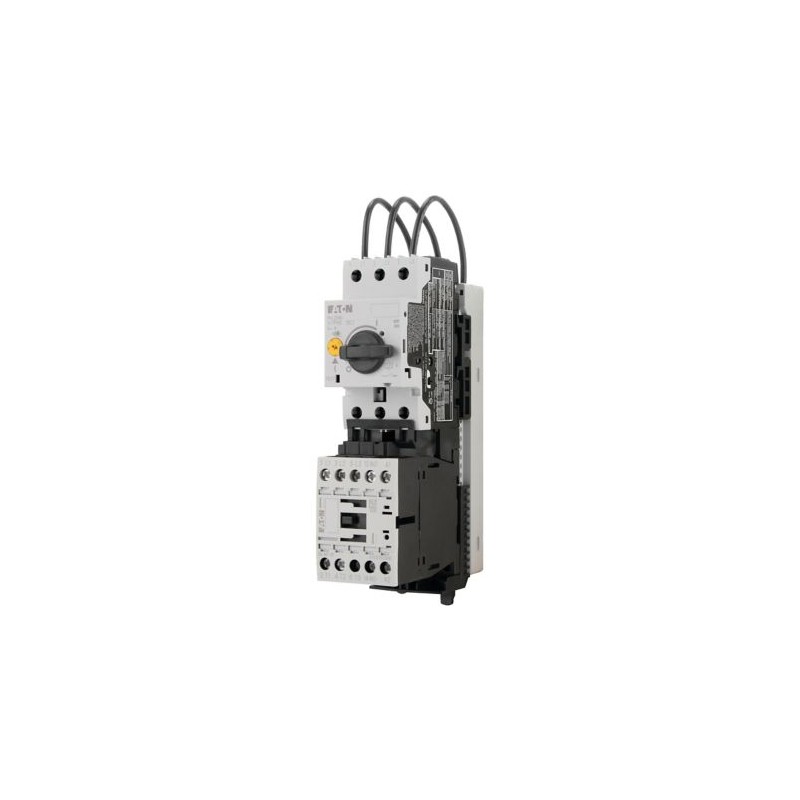

MSC-DM-10-M7(230V50HZ)/MSFA 191122 XTSC010B007BMFNL-FS EATON ELECTRIC Direktstarter auf Feeder Systemadapter..
MSC-DM-10-M7(230V50HZ)/MSFA
191122
XTSC010B007BMFNL-FS
EATON-MOELLER
Direktstarter auf Feeder Systemadapter, 3-polig, 3,0 kW/400 V/AC3, 100 kA
Motor starter direct auf das system der Stromversorgung; 3-polig; 3,0 kW / 400 V / AC-3; 100 kA; 230 V, 50 Hz
Direktstarter, 380 V 400 V 415 V: 3 kW, Ir= 6.3 - 10 A, 230 V 50 Hz, 240 V 60 Hz, Wechselspannung
DOL-Starter, Grundgerät: MSC, Hinweise: Auch für Motoren der Effizienzklasse IE3 geeignet., IE3-fähige Geräte sind an dem Logo auf der Verpackung zu erkennen., Motorleistungen Motorleistung AC-3 380 V 400 V 415 V: P= 3 kW, Einstellbereich der Überlastauslöser: Ir= 6,3 - 10 A, Koordination: Art der Koordination "1", Stellspannung: 230 V 50 Hz, 240 V 60 Hz, Wechselspannung, Normen: UL 508 (auf Anfrage), CSA C 22.2 Nr. 14 (auf Anfrage)
Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination
Leistungsschalter PKZ
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Direktstarter, 380 V 400 V 415 V: 3 kW, Ir= 6.3 - 10 A, 230 V 50 Hz, 240 V 60 Hz, Wechselspannung
Direktstarter, Grundgerät: MSC, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Motordaten Bemessungsbetriebsleistung AC-3 380 V 400 V 415 V: P= 3 kW, Einstellbereich Überlastauslöser: Ir= 6.3 - 10 A, Zuordnungsart: Zuordnungsart „1“, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Wechselspannung, Normen und Bestimmungen: IEC/EN 60947-4-1, VDE 0660, UL 508 (auf Anfrage), CSA C 22.2 No. 14 (auf Anfrage)
Lieferprogramm
Grundfunktion
Direktstarter (Komplettgeräte)
Grundgerät
MSC
Hinweis
Geeignet auch für Motoren der Effizienzklasse IE3.
IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet.
IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet.
Anbindung an SmartWire-DT
nein
Motordaten
Bemessungsbetriebsleistung [P]AC-3380 V 400 V 415 V [P]
3 kW
BemessungsbetriebsstromAC-3380 V 400 V 415 V [Ie]
6.6 A
Bemessungskurzschlussstrom 380 - 415 V [Iq]
100 kA
Einstellbereich
Einstellbereich Überlastauslöser
[Ir]
[Ir]6.3 - 10 A
Zuordnungsart
Zuordnungsart „1“
Schaltzeichen
Betätigungsspannung
230 V 50 Hz, 240 V 60 Hz
Wechselspannung
Motorschutzschalter
PKZM0-10 Typ
Leistungsschütz
DILM7-10(…) Typ
Verdrahtungsset Direktstarter
Mechanischer Verbindungsbaustein und elektrischer Kontaktbaustein
Mechanischer Verbindungsbaustein und elektrischer Kontaktbaustein
PKZM0-XDM15ME Typ
Hinweise
Die Direktstarter (Komplettgeräte) bestehen aus einem Motorschutzschalter PKZM0 und einem Leistungsschütz DILM. Diese Kombinationen sind auf Sammelschienenadaptern montiert.
Die Verbindung der Hauptstrombahnen zwischen Motorschutzschalter und Schütz erfolgt über einen elektrischen Kontaktbaustein.
| weitere Informationen | Seite |
|---|---|
| Technische Daten PKZM0 | ￫PKZM0 |
| Zusatzausrüstung PKZ | ￫ 072896 |
| Technische Daten DILM | ￫DILM |
| Zusatzausrüstung DILM | ￫ 281199 |
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947-4-1, VDE 0660
UL 508 (auf Anfrage)
CSA C 22.2 No. 14 (auf Anfrage)
UL 508 (auf Anfrage)
CSA C 22.2 No. 14 (auf Anfrage)
Aufstellungshöhe
max. 2000 m
Umgebungstemperatur
-25 - +55
Hauptstrombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsbetriebsspannung [Ue]
230 - 415 V
Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz380 V 400 V [Ie]
10 A
Weitere technische Daten
Motorschutzschalter PKZM0, PKE
Motorschutzschalter PKZM0, siehe Produktgruppe Motorschutzschalter/PKZM0
Leistungsschütze DILM, siehe Produktgruppe Leistungsschütze
Zeitrelais DILET, ETR, siehe Produktgruppe Leistungsschütze, Elektronische Zeitrelais
Leistungsschütze DILM, siehe Produktgruppe Leistungsschütze
Zeitrelais DILET, ETR, siehe Produktgruppe Leistungsschütze, Elektronische Zeitrelais
Leistungsschütze DILMLeistungsaufnahme der Spule im kalten Zustand und 1.0 x USZweispannungsspule 50 Hz [Halten]
1.4 W
Daten für Bauartnachweis nach IEC/EN 61439
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Technische Daten nach ETIM 7.0
Niederspannungsschaltgeräte (EG000017) / Motorstarter/Motorstarterkombination (EC001037)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Verbraucherabzweig, Motorabzweig / Motorstarterkombination ([email protected] [AJZ718013])
Art des Motorstarters
Direktstarter
Mit Kurzschlussauslöser
ja
Bemessungssteuerspeisespannung Us bei AC 50 Hz
230 - 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei DC
0 - 0 V
Spannungsart zur Betätigung
AC
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig
1.5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
3 kW
Bemessungsleistung, 460 V, 60 Hz, 3-phasig
0 kW
Bemessungsleistung, 575 V, 60 Hz, 3-phasig
0 kW
Bemessungsbetriebsstrom Ie
6.6 A
Bemessungsbetriebsstrom bei AC-3, 400 V
7 A
Überlastauslöser Stromeinstellung
6.3 - 10 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V
0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V
0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V
0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V
0 A
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Öffner
0
Umgebungstemperatur, Obergrenze ohne Einschränkungen
60 °C
Temperaturkompensierter Überlastschutz
ja
Auslöseklasse
CLASS 10
Anschlussart Hauptstromkreis
Schraubanschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis
Schraubanschluss
Tragschienenmontage möglich
ja
Mit Trafo
nein
Anzahl der Befehlsstellen
0
Geeignet für NOT-AUS
nein
Zuordnungsart nach IEC 60947-4-3
Klasse 1
Anzahl der Leuchtmelder
0
Externer Reset möglich
nein
Mit Sicherung
nein
Schutzart (IP)
IP20
Schutzart (NEMA)
sonstige
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
nein
Breite
45 mm
Höhe
180 mm
Tiefe
115 mm
Abmessungen
| Merkmal | Wert |
|---|---|
| Art des Motorstarters (EF009598) | Direktstarter (DOL) |
| Mit Kurzschlussauslöser (EF006691) | Ja |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 230 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 0 V |
| Bemessungssteuerspeisespannung DC (EF003980) | 0 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig (EF009599) | 1.5 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | 3 kW |
| Bemessungsleistung, 460 V, 60 Hz, 3-phasig (EF009600) | 0 kW |
| Bemessungsleistung, 575 V, 60 Hz, 3-phasig (EF009601) | 0 kW |
| Bemessungsbetriebsstrom Ie (EF001443) | 6.6 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V (EF009602) | 7 A |
| Überlastauslöser Stromeinstellung (EF002336) | 6.3 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V (EF009607) | 0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V (EF009608) | 0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V (EF009606) | 0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V (EF009605) | 100 A |
| Leistungsaufnahme (EF000346) | 1.4 W |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 1 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen (EF009603) | 55 °C |
| Temperaturkompensierter Überlastschutz (EF009604) | Ja |
| Auslöseklasse (EF006668) | CLASS 10 A |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) | Schraubanschluss |
| Tragschienenmontage möglich (EF003972) | Nein |
| Mit Trafo (EF000278) | Nein |
| Anzahl der Befehlsstellen (EF001372) | 0 |
| Geeignet für NOT-AUS (EF001433) | Nein |
| Zuordnungsart nach IEC 60947-4-3 (EF012390) | Klasse 1 |
| Anzahl der Leuchtmelder (EF001965) | 0 |
| Externer Reset möglich (EF003426) | Nein |
| Mit Sicherung (EF006693) | Nein |
| Schutzart (IP) (EF005474) | IP20 |
| Schutzart (NEMA) (EF011959) | sonstige |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| Breite (EF000008) | 45 mm |
| Höhe (EF000040) | 180 mm |
| Tiefe (EF000049) | 115 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| MSC-DM-10-M7(230V50HZ)/MSFA XTSC010B007BMFNL-FS 191122 DE_191122.pdf | 268 Kbytes |
|
