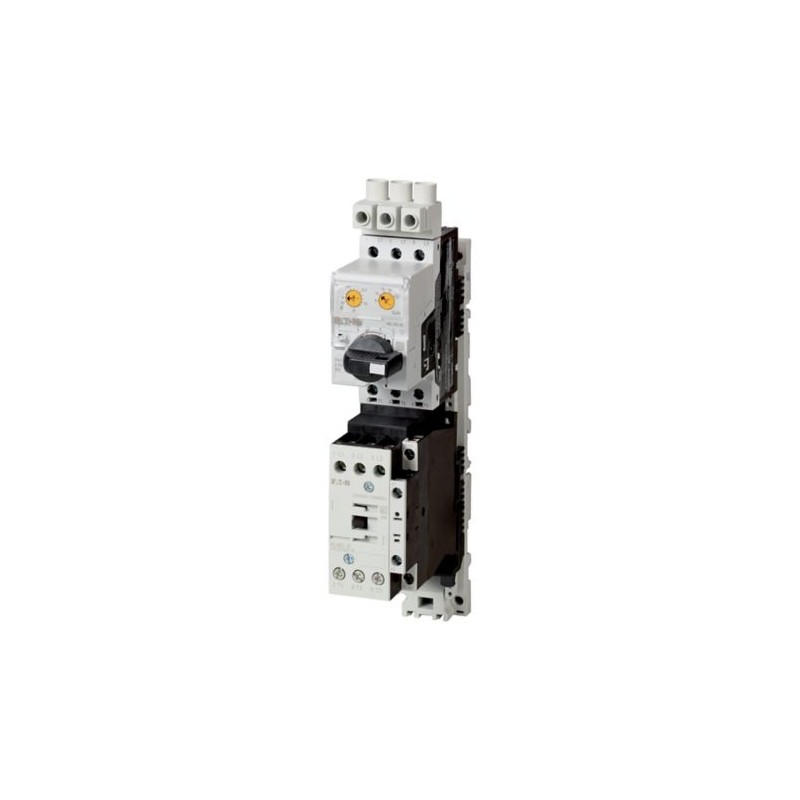

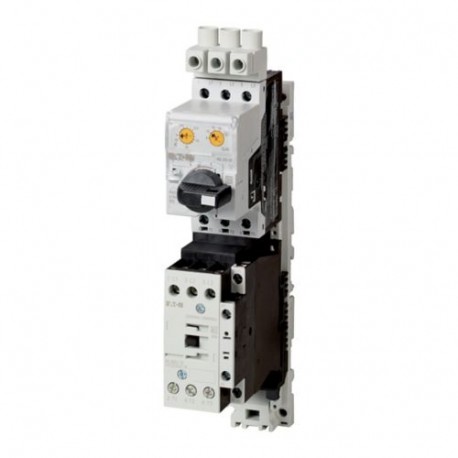

MSC-DEA-32-M32-SP(24VDC) 167825 Y7-167825 EATON ELECTRIC DOL-starter, 8-32A, electronic protection, advanced.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MSC-DEA-32-M32-SP(24VDC) 167825 Y7-167825 EATON ELECTRIC DOL-starter, 8-32A, electronic protection, advanced..

MSC-DEA-32-M32-SP(24VDC)

167825

Y7-167825

EATON-MOELLER

DOL-starter, 8-32A, electronic protection, advanced, SmartWire-DT

MSC-DEA-32-M32-SP (24VDC)

Direktstarter, Ir: 8 - 32 A, Anbindung an SmartWire-DT: ja, 24 V DC, Gleichspannung

DOL-Starter, Grundgerät: MSC, Einstellbereich der Überlastauslöser: Ir= 8 - 32 A, Stellspannung: 24 V DC, DC Spannung, Normen: IEC/EN 60947-4-1, VDE 0660, UL, CSA

Mehr Infos


Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination

Elektronische Leistungsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $688.85
Stückpreis: $688.85
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series MSC-DEA DOL starter
Katalognummer
167825
Produkt Länge/Tiefe
145 mm
Produkthöhe
272 mm
Produktbreite
45 mm
Produktgewicht
1.274 kg
Zertifikat(e)
VDE 0660
CE
CSA Class No.: 3211-08
UL Category Control No.: NKJH
UL60947-4-1A
UL File No.: E123500
CSA
CSA-C22.2 No. 14-10
IEC/EN 60947-4-1
UL
CSA File No.: 012528
EAN
4015081644025
Modellcode
MSC-DEA-32-M32-SP(24VDC)

Features & Functions

Ausstattung:
Kurzschlussauslöser
Funktionen
Temperaturkompensierter Überlastschutz

General

Klasse
Regelbar
Verbindung
Schraub­­klemmen
Anbindung an SmartWire-DT
Ja
In Verbindung mit SmartWire DT-PKE Modul PKE-SWD-32
Stromflusszeiten – min
900 (Klasse 15) AC-4 Zyklusbetrieb, Hauptleitungswege
500 (Klasse 5) AC-4 Zyklusbetrieb, Hauptleitungswege
700 (Klasse 10) AC-4 Zyklusbetrieb, Hauptleitungswege
Hinweis: Ein Unterschreiten der Mindeststromflusszeit kann zu unzulässiger Erwärmung der Last (des Motors) führen.
1000 (Klasse 20) AC-4 Zyklusbetrieb, Hauptleitungswege
Für alle Kombinationen mit SWD-Aktivierung, ist die Einhaltung von Mindeststromflusszeit und Mindestausschaltdauer nicht erforderlich.
Abschlt.zeiträu – min
≤ 500 ms, Hauptleitungswege, AC-4 Zyklusbetrieb
Schutzart
IP20
NEMA sonsitge
Ausführung
UL Type E starter
Montageart
DIN-Schiene
Anzahl der Hilfskontakte (Öffner)
1
Anzahl Hilfskontakte (Schließer)
0
Überlastauslösestromeinstellung - min
8 A
Überlastauslösestromeinstellung - max
32 A
Überspannungskategorie
III
Verschmutzungsgrad
3
Protokoll
Andere Bussysteme
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Typ
Starter mit elektronischer Auslöseeinheit
Spannungsart
DC

Climatic environmental conditions

Höhe
Max. 2000 m
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C

Electrical rating

Bemessungsbetriebsstrom (Ie)
29,3 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
32 A
Bemessungsbetriebsleistung bei AC-3, 220/230 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
15 kW
Bemessungsbetriebsspannung
208 - 600 V AC
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
1 A, 250 VDC, (UL/CSA)
15 A, 600 V AC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A600, AC-betätigt (UL/CSA)
P300, DC-betätigt (UL/CSA)

Short-circuit rating

Bedingter Bemessungskurzschlussstrom (lq), Typ 2, 380 V, 400 V, 415 V
0 A
Bemessungskurzschlussstrom (Typ E)
18 kA, 480 Y/277 V, SCCR (UL/CSA)
18 kA, 240 V, SCCR (UL/CSA)
Kurzschlussauslöser (Irm) - max
496 A

Magnet system

Leistungsaufnahme (Halteleistung) bei DC
0.86 W
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V

Motor rating

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
5 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
7.5 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
15 HP

Design verification

Geräteverlustleistung, stromabhängig pvid
29.1 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
9.7 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
32 A
Statische Verlustleistung, stromunabhängig PVS
0.86 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 167825 Niederspannungsschaltgeräte (EC001037)
Merkmal Wert
Art des Motorstarters (EF009598) Direktstarter (DOL)
Mit Kurzschlussauslöser (EF006691) Ja
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig (EF009599) 7.5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 15 kW
Bemessungsleistung, 460 V, 60 Hz, 3-phasig (EF009600) 11 kW
Bemessungsleistung, 575 V, 60 Hz, 3-phasig (EF009601) 0 kW
Bemessungsbetriebsstrom Ie (EF001443) 29.3 A
Bemessungsbetriebsstrom bei AC-3, 400 V (EF009602) 32 A
Überlastauslöser Stromeinstellung (EF002336) 8 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V (EF009607) 0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V (EF009608) 0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V (EF009606) 0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V (EF009605) 0 A
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Umgebungstemperatur, Obergrenze ohne Einschränkungen (EF009603) 55 °C
Temperaturkompensierter Überlastschutz (EF009604) Ja
Auslöseklasse (EF006668) einstellbar
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) Schraubanschluss
Tragschienenmontage möglich (EF003972) Nein
Mit Trafo (EF000278) Nein
Anzahl der Befehlsstellen (EF001372) 0
Geeignet für NOT-AUS (EF001433) Nein
Zuordnungsart nach IEC 60947-4-3 (EF012390) Klasse 2
Anzahl der Leuchtmelder (EF001965) 0
Externer Reset möglich (EF003426) Nein
Mit Sicherung (EF006693) Nein
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) sonstige
Unterstützt Protokoll für TCP/IP (EF003050) Nein
Unterstützt Protokoll für PROFIBUS (EF003052) Nein
Unterstützt Protokoll für CAN (EF003053) Nein
Unterstützt Protokoll für INTERBUS (EF003054) Nein
Unterstützt Protokoll für ASI (EF003051) Nein
Unterstützt Protokoll für Modbus (EF003057) Nein
Unterstützt Protokoll für Data-Highway (EF003058) Nein
Unterstützt Protokoll für DeviceNet (EF003059) Nein
Unterstützt Protokoll für SUCONET (EF003060) Nein
Unterstützt Protokoll für LON (EF003017) Nein
Unterstützt Protokoll für PROFINET IO (EF007525) Nein
Unterstützt Protokoll für PROFINET CBA (EF007524) Nein
Unterstützt Protokoll für SERCOS (EF006657) Nein
Unterstützt Protokoll für Foundation Fieldbus (EF007522) Nein
Unterstützt Protokoll für EtherNet/IP (EF007521) Nein
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) Nein
Unterstützt Protokoll für DeviceNet Safety (EF007520) Nein
Unterstützt Protokoll für INTERBUS-Safety (EF006662) Nein
Unterstützt Protokoll für PROFIsafe (EF007526) Nein
Unterstützt Protokoll für SafetyBUS p (EF007527) Nein
Unterstützt Protokoll für sonstige Bussysteme (EF003062) Ja
Breite (EF000008) 45 mm
Höhe (EF000040) 272 mm
Tiefe (EF000049) 145 mm
