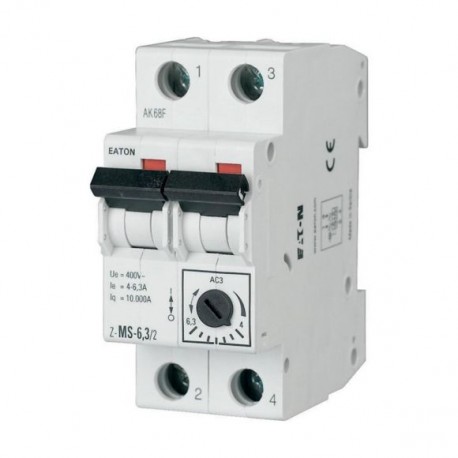

Z-MS-25/2 248400 Y7-248400 EATON ELECTRIC Motorschutzschalter, 16-25 A, 2p Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Z-MS-25/2 248400 Y7-248400 EATON ELECTRIC Motorschutzschalter, 16-25 A, 2p

Z-MS-25/2

248400

Y7-248400

EATON-MOELLER

Motorschutzschalter, 16-25 A, 2p

Z-MS-25/2

Z-MS-25/2. Motor-Protective Circuit-Breakers, 16-25A, 2p

Motorschutzschalter mit thermischer Überlastauslösung und magnetischer Kurzschlussauslösung, zum Schalten und Schützen von Drehstrommotoren mit Leistungen bis 15 kW (380/400 V) oder anderen Verbrauchern mit Strömen bis 40 A, auch als Hauptschalter einsetzbar, Trenncharakteristik nach IEC/EN 60947, Kontaktstellungsanzeige rot/grün

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Motorschutz

Modulare Schaltanlagen - Sonstiges und Zubehör

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $71.94
Stückpreis: $71.94
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Distribution parts
Catalog Number
248400
Product Length/Depth
80 mm
Product Height
75 mm
Product Width
36 mm
Product Weight
0.244 kg
Compliances
RoHS conform
EAN
4015082484002
Model Code
Z-MS-25/2

Produktspezifikationen

Actuator type
Rocker lever
Switch off technique
Magnetic
Adjustment range short-term delayed short-circuit release - min
250 A
Adjustment range undelayed short-circuit release - max
325 A
Adjustment range undelayed short-circuit release - min
250 A
Heat dissipation per pole, current-dependent
4.15 W
Overload release current setting - max
25 A
Overload release current setting - min
16 A
Rated operating power at AC-3, 230 V
0 kW
Rated operating power at AC-3, 400 V
11 kW
Rated operating voltage (Ue) - max
400 V
Rated operating voltage (Ue) - min
400 V
Rated operational current for specified heat dissipation (In)
25 A
Rated short-circuit breaking capacity at 400 V AC
10 kA
Rated uninterrupted current (Iu)
20 A
Fitted with:
Thermal protection
Degree of protection
IP20
Equipment heat dissipation, current-dependent
8.3 W
Device construction
Complete device in housing
Electrical connection type of main circuit
Screw connection
Number of poles
Two-pole

ETIM for 248400 Niederspannungsschaltgeräte (EC000074)
Merkmal Wert
Überlastauslöser Stromeinstellung (EF002336) 16 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 250 A
Mit thermischem Überlastschutz (EF006233) Ja
Phasenausfallempfindlich (EF007400) Nein
Auslösetechnik (EF007007) magnetisch
Bemessungsbetriebsspannung (EF001435) 400 V
Bemessungsdauerstrom Iu (EF001389) 20 A
Bemessungsbetriebsleistung bei AC-3, 230 V (EF007025) 0 kW
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 11 kW
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Ausführung des Betätigungselements (EF006976) Kipphebel
Gerätebauart (EF008240) Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter (EF001387) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 2
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC (EF007049) 10 kA
Schutzart (IP) (EF005474) IP20
Höhe (EF000040) 75 mm
Breite (EF000008) 36 mm
Tiefe (EF000049) 80 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Z-MS-25/2 Y7-248400 248400 DE_248400.pdf 108 Kbytes Z-MS-25/2 Y7-248400 248400 DE_248400.pdf
