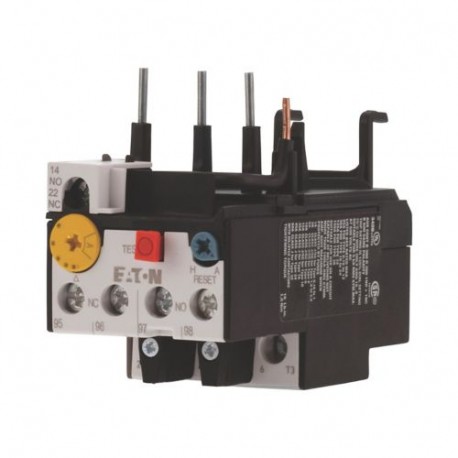

ZB32-6 278450 Y7-278450 EATON ELECTRIC Motorschutzrelais, 4 6 A, 1 Schließer + 1 Öffner Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ZB32-6 278450 Y7-278450 EATON ELECTRIC Motorschutzrelais, 4 6 A, 1 Schließer + 1 Öffner

ZB32-6

278450

Y7-278450

EATON-MOELLER

Motorschutzrelais, 4 - 6 A, 1 Schließer + 1 Öffner

ZB32-6-KARTON

Eaton Moeller® series ZB Motorschutzrelais, ZB32, Ir= 4 - 6 A, 1 S, 1 Ö, Direktmontage, IP20

Überlastrelais, Lieferprogramm: Überlastrelais ZB bis 150 A, Zubehör: Überlastrelais, Baugröße: ZB32, Phasenausfallempfindlichkeit: IEC/EN 60947, VDE 0660 Teil 102, Beschreibung: Prüf-/Aus-Taste, Reset-Taster manuell/automatisch, Auslösefreier Auslöser, Montageart: Direktmontage, Hilfskontakte N/O = Öffner: 1 S/O, Hilfskontakte N/C = Öffner: 1 N/C, Zur Verwendung mit: DILM17, DILM25,, DILM32,, DILM38,, DILMF8,, DILMF11,, DILMF14,, DILMF17,, DILMF25,, DILMF32,, DIULM17, DIULM25,, DIULM32,, SDAINLM30,, SDAINLM45,, SDAINLM55, Normen: IEC/EN 60947, VDE 0660, UL, CSA, Schutzart: IP20

Mehr Infos


Niederspannungsschaltgeräte > Überlastrelais thermisch

Thermische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $68.70
Stückpreis: $68.70
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series ZB Thermal overload relay
Katalognummer
278450
Produkt Länge/Tiefe
96 mm
Produkthöhe
67 mm
Produktbreite
45 mm
Produktgewicht
0.144 kg
Zertifikat(e)
UL File No.: E29184
CE
VDE 0660
UL 60947-4-1
UL Category Control No.: NKCR
IEC/EN 60947-4-1
IEC/EN 60947
CSA Class No.: 3211-03
CSA File No.: 012528
CSA
CSA-C22.2 No. 60947-4-1-14
UL
EAN
4015082784508
Modellcode
ZB32-6

Merkmale und Funktionen

Merkmale
Test/Aus-Taste
Freiauslösung
Phasenausfallempfindlichkeit (gemäß IEC/EN 60947, VDE 0660 Teil 102)
Reset-Taste Hand/Auto

Allgemein

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klasse
CLASS 10 A
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Schutzart
IP20
Rahmengröße
ZB32
Montageart
Direktanbau
Direct attachment
Überlastauslösestromeinstellung - min
4 A
Überlastauslösestromeinstellung - max
6 A
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
4000 V (Hilfs- und Steuerkreise)
Schockfestigkeit
10 g, Mechanisch, Sinusförmig, Schockdauer 10 ms
Geeignet für
Nebenstromkreise, (UL/CSA)
Temperaturkompensation
Kontinuierlich
≤ 0,25 %/K, Restfehler für T > 40°

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,75 - 2,5) mm², Steuerstromleitungen
2 x (1 - 4) mm², Hauptleiter
2 x (0,75 - 2,5) mm², Steuerstromleitungen
1 x (1 - 4) mm², Hauptleiter
Anschlusskapazität (fest)
1 x (1 - 6) mm², Hauptleiter
2 x (1 - 6) mm², Hauptleiter
1 x (0,75 - 4) mm², Steuerstromleitungen
2 x (0,75 - 4) mm², Steuerstromleitungen
Anschlusskapazität (ein-/mehrdrähtig AWG)
2 x (18 - 14), Steuerstromleitungen
18 - 8, Hauptleiter
Abisolierlänge (Hauptleiter)
10 mm
Abisolierlänge (Hilfsleiter)
8 mm
Schr-Grö
M4, Anschlussschraube
M3,5, Anschlussschraube, Hilfsleiter
Schraubendrehergröße
2, Anschlussschraube, Pozidriv-Schraubendreher
1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
Anzugsdrehmoment
1.8 Nm, Schraubklemmen, Hauptleiter
1,2 Nm, Schraubklemmen, Steuerstromleitungen

Bemessungswerte

Konventioneller thermischer Strom lth der Hilfskontakte (1-polig, offen)
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 120 V
1.5 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
1.5 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
0.9 A
Bemessungsbetriebsstrom (le) bei DC-13, 110 V
0.4 A
Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V
0.2 A
Bemess.betriebsstrom (le) bei DC-13, 24 V
0.9 A
Bemessungsbetriebsstrom (le) bei DC-13, 60 V
0.75 A
Bemessungsbetriebsspannung (Ue) - max
690 V
Sichere Trng
440 V AC, zwischen den Hauptstrombahnen, Entspricht EN 61140
240 V AC, Zwischen Hilfskontakten, Entspricht EN 61140
440 V, Zwischen Hilfskontakten und Hauptkontakten, Entspricht EN 61140
Schaltvermögen (Hilfskontakte, Steuerzyklus)
R300, DC-betätigt (UL/CSA)
B300 bei gegenüberliegender Polarität, AC-betätigt (UL/CSA)
B600 bei gegenüberliegender Polarität, AC-betätigt (UL/CSA)
Nennspannung - max.
600 VAC
Nennspannung - max.
600 VAC

Kurzschlussfestigkeit

Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)
100 kA, Sicherung, SCCR (UL/CSA)
10 A, Klasse J/CC, max. Sicherung, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz
Max. 6 A gG/gL, Sicherung, Ohne Verschweißen, Hilfs- und Steuerkreise
25 A gG/gL, Sicherung, Zuordnungsart "1"
20 A gG/gL, Sicherung, Zuordnungsart "2"

Ansprechpartner

Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
1
Anzahl Hilfskontakte (Schließer)
1
Anzahl der Kontakte (Öffner)
1
Anzahl der Kontakte (Schließer)
1

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
5.1 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
1.7 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
6 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

ETIM for 278450 Niederspannungsschaltgeräte (EC000106)
Merkmal Wert
Einstellbarer Strombereich (EF008211) 4 A
Max. Bemessungsbetriebsspannung Ue (EF007357) 690 V
Montageart (EF000003) Direktanbau
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Auslöseklasse (EF006668) CLASS 10 A
Reset-Funktion Eingang (EF011940) Nein
Reset-Funktion automatisch (EF011941) Ja
Reset-Funktion Taster (EF011942) Ja

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
ZB32-6 Y7-278450 278450 DE_278445.pdf 2 Mbytes ZB32-6 Y7-278450 278450 DE_278445.pdf
