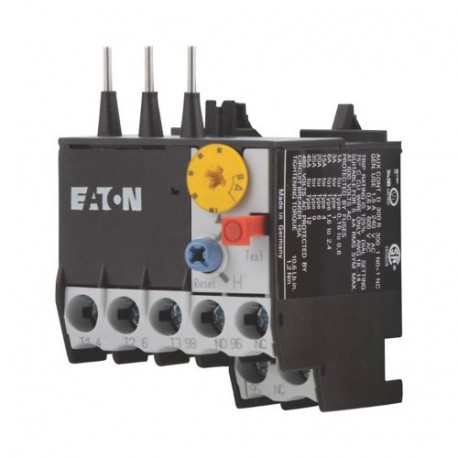

ZE-0,24 014285 Y7-14285 EATON ELECTRIC Motorschutzrelais, 0,16 0,24 A, 1 Schließer + 1 Öffner

ZE-0,24

014285

Y7-14285

EATON-MOELLER

Motorschutzrelais, 0,16 - 0,24 A, 1 Schließer + 1 Öffner

Überlastrelais; 0,16-0,24 A; 1 NEIN + 1 NC; Direkte Montage in DILE.. M

Eaton Moeller® series ZE Motorschutzrelais, Ir= 0,16 - 0,24 A, 1 S, 1 Ö, Direktmontage

Überlastrelais, Lieferprogramm: ZE-Überlastrelais für Mini-Schützrelais, Phasenausfallempfindlichkeit: IEC/EN 60947, VDE 0660 Teil 102, Beschreibung: Prüf-/Aus-Taste, Reset-Taster manuell/automatisch, Auslöse-freie Entriegelung, Montageart: Direktmontage, Hilfskontakte N/O = Schließer: 1 Schließer, Hilfskontakte N/C = Öffner: 1 N/C, Zur Verwendung mit: DILEM, DIULEM/21/MV, Normen: IEC/EN 60947, VDE 0660, UL, CSA, Schutzart: IP20

Mehr Infos


Niederspannungsschaltgeräte > Überlastrelais thermisch

Thermische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $53.76
Stückpreis: $53.76
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series ZE Überlastrelais thermisch
Katalognummer
014285
Produkt Länge/Tiefe
52 mm
Produkthöhe
65 mm
Produktbreite
45 mm
Produktgewicht
0.075 kg
Zertifikat(e)
CE
UL 508
UL File No.: E29184
IEC/EN 60947-4-1
CSA
CSA Class No.: 3211-03
IEC/EN 60947
VDE 0660
CSA-C22.2 No. 14
UL
UL Category Control No.: NKCR
CSA File No.: 012528
IEC/EN 60947-5-1
EAN
4015080142850
Modellcode
ZE-0,24

Merkmale und Funktionen

Merkmale
Reset-Taste Hand/Auto
Phasenausfallempfindlichkeit (gemäß IEC/EN 60947, VDE 0660 Teil 102)
Freiauslösung
Test/Aus-Taste

Allgemein

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klasse
CLASS 10 A
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Schutzart
IP20
Montageart
Direct attachment
Direktanbau
Überlastauslösestromeinstellung - min
0.16 A
Überlastauslösestromeinstellung - max
0.24 A
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Überlastrelais ZE für Kleinschütze
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
4000 V (Hilfs- und Steuerkreise)
Schockfestigkeit
10 g, Mechanisch, Sinusförmig, Schockdauer 10 ms
Geeignet für
Nebenstromkreise, (UL/CSA)
Temperaturkompensation
≤ 0,25 %/K, Restfehler für T > 40°
Kontinuierlich

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,5 - 1,5) mm², Hauptleiter
1 x (0,5 - 1,5) mm², Steuerstromleitungen
1 x (0,5 - 1,5) mm², Hauptleiter
Anschlusskapazität (fest)
2 x (0,75 - 2,5) mm², Steuerstromleitungen
1 x (0,75 - 2,5) mm², Steuerstromleitungen
1 x (0,75 - 2.5) mm², Hauptleiter
Anschlusskapazität (ein-/mehrdrähtig AWG)
2 x (18 - 12), Steuerstromleitungen
18 - 14, Hauptleiter
Abisolierlänge (Hauptleiter)
8 mm
Abisolierlänge (Hilfsleiter)
8 mm
Schr-Grö
M3,5, Anschlussschraube
Schraubendrehergröße
0,8 x 5,5 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher

Bemessungswerte

Konventioneller thermischer Strom lth der Hilfskontakte (1-polig, offen)
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 120 V
1.5 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
1.5 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
0.7 A
Bemessungsbetriebsstrom (le) bei AC-15, 500 V
0.5 A
Bemessungsbetriebsstrom (le) bei DC-13, 110 V
0.4 A
Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V
0.2 A
Bemess.betriebsstrom (le) bei DC-13, 24 V
0.9 A
Bemessungsbetriebsstrom (le) bei DC-13, 60 V
0.75 A
Bemessungsbetriebsspannung (Ue) - max
690 V
Sichere Trng
300 V AC, zwischen den Hauptstrombahnen, Entspricht EN 61140
300 V AC, Zwischen Hilfskontakten und Hauptkontakten, Entspricht EN 61140
250 V AC, Zwischen Hilfskontakten, Entspricht EN 61140
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
0,6 A, 600V AC, (UL/CSA)
1,5 A, 240V AC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
D300, AC-betätigt (UL/CSA)
R300, DC-betätigt (UL/CSA)

Kurzschlussfestigkeit

Bemess.kurzschlussstrom (einf. Bemess.)
5 kA, SCCR (UL/CSA)
1 A, max. Sicherung, SCCR (UL/CSA)
15 A, max. CB, CB für max. 480 V, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz
Max. 4 A gG/gL, Sicherung, Hilfskontakte
20 A gG/gL, Sicherung, Zuordnungsart "1"
1 A gG/gL, Sicherung, Zuordnungsart "2"

Ansprechpartner

Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
1
Anzahl Hilfskontakte (Schließer)
1
Anzahl der Kontakte (Öffner)
1
Anzahl der Kontakte (Schließer)
1

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
4.5 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
1.5 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0.24 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 014285 Niederspannungsschaltgeräte (EC000106)
Merkmal Wert
Einstellbarer Strombereich (EF008211) 0.16 A
Max. Bemessungsbetriebsspannung Ue (EF007357) 690 V
Montageart (EF000003) Direktanbau
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Auslöseklasse (EF006668) CLASS 10 A
Reset-Funktion Eingang (EF011940) Nein
Reset-Funktion automatisch (EF011941) Ja
Reset-Funktion Taster (EF011942) Ja

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
ZE-0,24 Y7-14285 014285 DE_014432.pdf 2 Mbytes ZE-0,24 Y7-14285 014285 DE_014432.pdf
