> EATON - MOELLER>Leistungsschalter IZM >IZMX-M40-110AD 124297 0004357403 ELECTRIC Motorantrieb, 110-125VAC/DC
Vorheriges Produkt Nächstes Produkt

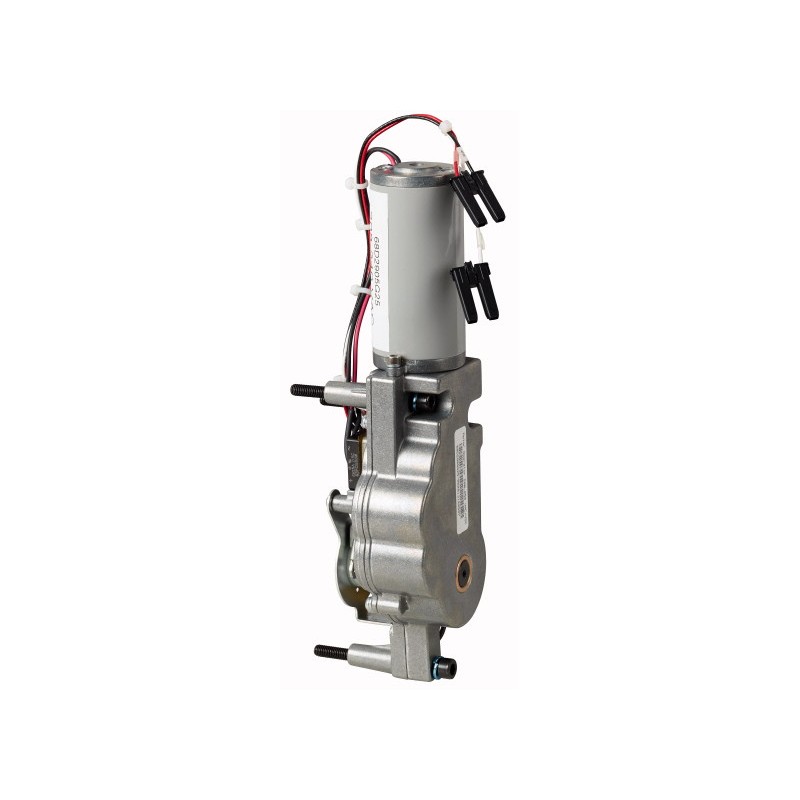

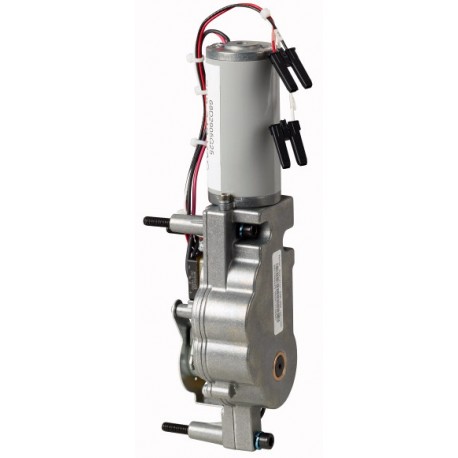

IZMX-M40-110AD 124297 0004357403 EATON ELECTRIC Motorantrieb, 110-125VAC/DC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IZMX-M40-110AD 124297 0004357403 EATON ELECTRIC Motorantrieb, 110-125VAC/DC

IZMX-M40-110AD

124297

0004357403

EATON-MOELLER

Motorantrieb, 110-125VAC/DC

IZMX-M40-110AD

Der Motor spannt automatisch den Federkraftspeichermechanismus für die Fern- oder lokale Betätigung, wobei der Signalschalter zfederbetätigter Energiespeichermechanismus geladen wird.

Mehr Infos


Niederspannungsschaltgeräte > Elektrischer Antrieb für Leistungsschalter

Leistungsschalter IZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Motorantrieb, 110-125VAC/DC
Der Motor spannt den Federkraftspeicher automatisch für Fern- oder Vor-Ort-Schaltungen, mit Meldeschalter "Federkraftspeicher gespannt"

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Fernschalten
Zubehör
Motorantrieb
DC
maximale Schalthäufigkeit [Einschaltungen/Minute]
3
Bitte beachten - die Schalthäufigkeit des Schalters = 60/h
Bemessungssteuerspannung [Us]
110 - 127 V AC 50/60 Hz
110 - 125 V DC V
Arbeitsbereich [x Us]
0,85 - 1,1 Faktor
max. Haltestrom [In]
3 AC / 2 DC A
max.Anzugsstrom (35ms) [In]
9 AC / 7.5 DC A
max. Halteleistung [AC/DC]
425 AC / 275 DC VA/W
max. Anzugsleistung (35ms) [AC/DC]
3 VA/W
verwendbar für
IZMX40…
INX40…
Hinweise
Bei Nachrüstung ist ein zusätzlicher Steuerleitungsanschlussblock erforderlich.
Für Festeinbauschalter ￫#156593 und Schalter in Ausfahrtechnik ￫#156590
Information zum Lieferumfang
Ein Meldeschalter mit Text "Federspeicher gespannt" gehört zum Lieferumfang.

Technische Daten

Erforderliche Zeit für das Spannen des Federkraftspeichers bei 1 x Us
3 s AC 50/60 Hz
3 s DC
Bemessungsbetriebsstrom [In]
3 A AC 50/60 Hz
2 A DC A
Anlaufstrom
6 A AC 50/60 Hz
8 A DC A
Leistungsaufnahme
450 VA AC 50/60 Hz
200 W DC

Daten für Bauartnachweis nach IEC/EN 61439

Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Elektrischer Antrieb für Leistungsschalter (EC001030)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Elektrischer Antrieb für Leistungsschalter ([email protected] [AKF010013])
Ausführung des Schaltantriebs
Motorantrieb
Bemessungssteuerspeisespannung Us bei AC 50 Hz
110 - 127 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
110 - 127 V
Bemessungssteuerspeisespannung Us bei DC
110 - 125 V
Spannungsart zur Betätigung
AC/DC

ETIM for 124297 Niederspannungsschaltgeräte (EC001030)
Merkmal Wert
Ausführung des Schaltantriebs (EF008233) Motorantrieb
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 110 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 110 V
Bemessungssteuerspeisespannung DC (EF003980) 110 V
Spannungsart zur Betätigung (EF008242) AC/DC

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
IZMX-M40-110AD 0004357403 124297 DE_124297.pdf 155 Kbytes IZMX-M40-110AD 0004357403 124297 DE_124297.pdf
