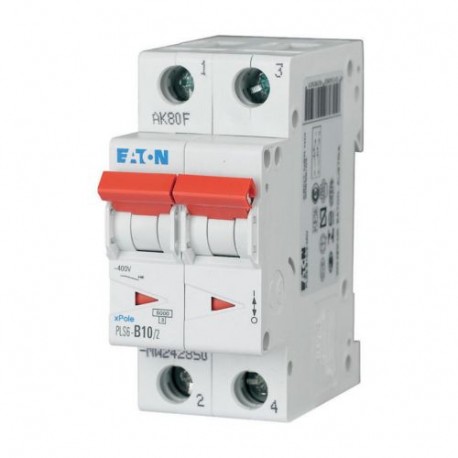

PLS6-D10/2-MW 242899 Y7-242899 EATON ELECTRIC LS-Schalter, 10A, 2p, D-Char Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLS6-D10/2-MW 242899 Y7-242899 EATON ELECTRIC LS-Schalter, 10A, 2p, D-Char

PLS6-D10/2-MW

242899

Y7-242899

EATON-MOELLER

LS-Schalter, 10A, 2p, D-Char

PLS6-D10/2-MW

Eaton Moeller series xPole - PLS6/M MCB. PLS6, 2-polig, Auslösecharakteristik: D, Bemessungsstrom Ein: 10 A, Bemessungsschaltvermögen IEC/EN 60898-1: 6 kA

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Tertiär

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $53.88
Stückpreis: $53.88
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xPole - PLS6/M MCB
Katalognummer
242899
Produkt Länge/Tiefe
85 mm
Produkthöhe
73 mm
Produktbreite
35 mm
Produktgewicht
0.24 kg
Einhaltung(en)
RoHS conform
EAN
4015082428990
Modellcode
PLS6-D10/2-MW

Produktspezifikationen

Typ
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Anwendung
  • Schaltgeräte für Anwendungen im Wohnungsbereich und kommerzielle Anwendungen
  • xPole - Schaltgeräte für Wohn- und Zweckbau
Stromstärkewert
10 A
Merkmale
Zusatzeinrichtungen möglich
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
2
Benutzt mit
PLS6
Leitungsschutzschalter
Schutzart
IP20
Verlustleistung des Betriebsmittels, stromabhängig
3 W
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Auslösecharakteristik
D
Umgebungsbetriebstemperatur – max
75 °C
Umgebungsbetriebstemperatur – min
-25 °C
Einbautiefe
70.5 mm
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Energiebegrenzungsklasse
3
Bemessungsfrequenz - max.
60 Hz
Bemessungsfrequenz - min
50 Hz
Verlustleistungsabgabevermögen
0 W
Verlustleistung pro Pol, stromabhängig
0 W
Breite in Anzahl der modularen Abstände
2
Spannungsart
Wechselstrom
Überspannungskategorie
III
Anzahl der Pole
2-polig
Auslösecharakteristik
D
Polzahl (geschützt)
2
Anzahl der Pole (insgesamt)
2
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
10 A
Bemessungsbetriebsspannung (Ue) - max
400 V
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
6 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
6 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
0 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
0 kA
Bemessungsschaltvermögen (IEC/EN 60898-1)
6 kA
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistung
3 W

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PLS6-D10/2-MW Y7-242899 242899 EN_243133.pdf 551 Kbytes PLS6-D10/2-MW Y7-242899 242899 EN_243133.pdf
