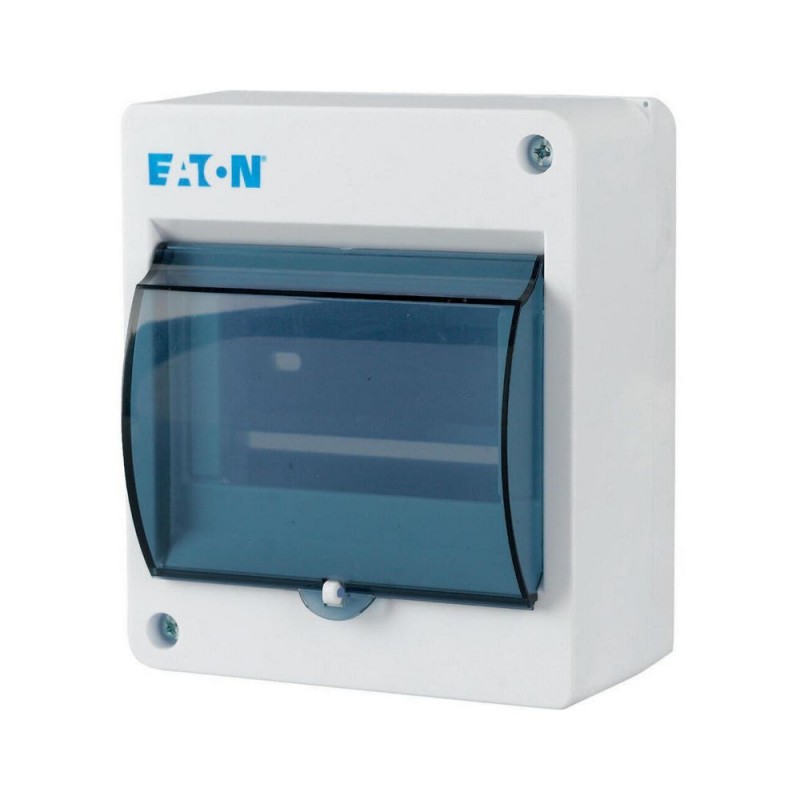

MINI-5-ST 177074 Y7-177074 EATON ELECTRIC MINI-5-ST Mini Kleinverteiler, 1-reihig 5 TE, IP30 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MINI-5-ST 177074 Y7-177074 EATON ELECTRIC MINI-5-ST Mini Kleinverteiler, 1-reihig 5 TE, IP30

MINI-5-ST

177074

Y7-177074

EATON-MOELLER

MINI-5-ST Mini Kleinverteiler, 1-reihig 5 TE, IP30

MINI-5-ST

Eaton xComfort Micro/Mini LV-Systeme Kleinverteiler. Mini-Kleinverteiler, 1-reihig 5 SU, IP30

Mini-Kompaktverteiler aus Kunststoff, mit durchsichtiger Tür, für die Montage von Schalt- und Schutzgeräten, nach Maßnorm DIN 43 880, mit einer Einbautiefe von 70 mm und einem Strom von bis zu 63 A, 400 V /50 Hz, Schutzart IP30 nach IEC/EN 62208, zugelassen für TGA-Verteiler nach IEC/EN 61439-3, für Aufputzmontage, oben mit 46 mm Geräteöffnung, serienmäßig plombierbar, Boden und Deckel weiß mit Schraubverschluss, Aussparung für metrische Kabeleinführungen oben 2x M20, unten 2x M20, je Seite 2x M20 und hinten 4x M20, Schutzklasse II, 5 Raumeinheiten.

Mehr Infos


Elektroverteiler-Systeme (inkl. Installationsverteiler) > Installationskleinverteiler

Kompakte Verteilerkästen

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $13.40
Stückpreis: $13.40
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton xComfort Micro/Mini mini series
Katalognummer
177074
Produkt Länge/Tiefe
83 mm
Produkthöhe
140 mm
Produktbreite
120 mm
Produktgewicht
0.16 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 62208
EAN
4015081715176
Modellcode
MINI-5-ST

Delivery program

Typ
Grundgerät Installationsverteiler MINI Stromverteiler
Anwendung
Innenräume (Aufstellungsort)
Farbe
Signalweiß (RAL 9003)
weiß

Technical data - electrical

Nennspannung bei AC
400 V AC
Nennfrequenz der Kontakte
50 Hz

Technical data - mechanical

Verschlusstyp
Sonstige
Gehäusematerial
Plastik
Breite in Anzahl der modularen Abstände
5
Montageart
DIN-Schienen
Oberflächenmontiert (Putz)
Aufbau
Material
ABS (Kunststoff)
Schutzart
IP30
IK05 (Schlagfestigkeit)
Anzahl der Modulteilungseinheiten je Reihe
5
Anzahl der Reihen
1
Anschlusstechnik
Schraub­­klemmen
PE- und N-Klemmennummer und Querschnitt
N: 1 x 16 mm²
Einbautiefe
70 mm
Einbauhöhe
0 mm
Einbaubreite
0 mm
Interne Tiefe
60 mm
Kabeleinf.position
Metrische Kabeleinführungen oben und unten, Seitenwand, Rückwand
Abdck/Tür Farbe
transparent
Abdck./Tür Mod.
Geschlossen
Abdeckungs-/Türtyp
Tür
Einzeln
Baugruppenträgertyp
Tragschiene
Material Schutzabdeckung
Kunststoff

Temperature-rise verification as per IEC 60890

Verlustleist. Umgeb. 35°C delta-T:20°C Obers. wandmont. Einzelgeh. (IEC60890)
11 W
Verlustleist. Umgeb. 35°C delta-T:35°C Obers. wandmont. Einzelgeh. (IEC60890)
13 W

Design verification as per IEC 61439 - technical data

Details Umgebungsbetriebstemperatur
-5 °C - 40 °C

Design verification as per IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
650 °C, Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Nicht relevant für Innenraumaufstellung.
10.2.5 Heben
Nicht zutreffend für Gehäuse ohne Hebevorrichtungen.
10.2.6 Schlagprüfung
IK05
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
IP30
10.4 Luft- und Kriechstrecken
Liegt in der Verantwortung des Schaltanlagenbauers.
10.5 Schutz gegen elektrischen Schlag
Schutzklasse 2, daher nicht zutreffend.
10.6 Einbau von Betriebsmitteln
Liegt in der Verantwortung des Schaltanlagenbauers.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Ui = 400 V AC
10.9.3 Stoßspannungsfestigkeit
2,8 kV
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Die Anforderungen der Produktnorm sind erfüllt.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Die Anforderungen der Produktnorm sind erfüllt.

Additional information

Merkmale
EMV-Ausführung
Ausstattung:
Grundgerät
Schutz- und Neutralleiterklemmen
Funktionen
Grundgerät
Schutzklasse
Schutzklasse II (totalisoliert)
RAL-Nummer
9003
Besondere Merkmale
IP30 Schutzklasse II Kunststoffgehäuse weiß (RAL 9003)
Benutzt mit
MINI-Stromverteiler
Installationsverteiler
Basisgerät

ETIM for 177074 Elektroverteiler-Systeme (inkl. Installationsverteiler) (EC000214)
Merkmal Wert
Montageart (EF000003) Aufputz
Anzahl der Reihen (EF000266) 1
Breite in Teilungseinheiten (EF002950) 5
Art der Abdeckung (EF000339) Tür
Ausführung Deckel (EF009212) geschlossen
Art der Tür (EF004464) EV000426
Transparenter Deckel/Tür (EF006244) Ja
Signaldurchlassende Tür (EF015941) Nein
Mit Schloss (EF006306) Nein
Art der Schließung (EF004462) sonstige
Werkstoff des Gehäuses (EF001596) Kunststoff
Einbautiefe (EF000218) 70 mm
Einbauhöhe (EF000332) 0 mm
Einbaubreite (EF000846) 0 mm
Innentiefe (EF001131) 60 mm
Erdungsklemmenblock (EF015776) Nein
Neutralleiterklemmenblock (EF015777) Nein
DIN-Schiene (EF001134) Ja
Mit Montageplatte (EF000118) Nein
Anbaumöglichkeit (EF001088) Nein
EMV-Ausführung (EF001062) Ja
Farbe (EF000007) weiß
RAL-Nummer (EF000116) 9003
Schutzart (IP) (EF005474) IP30
Höhe (EF000040) 140 mm
Breite (EF000008) 120 mm
Tiefe (EF000049) 83 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
MINI-5-ST Y7-177074 177074 DE_177074.pdf 116 Kbytes MINI-5-ST Y7-177074 177074 DE_177074.pdf
