> EATON - MOELLER>Kompakte Verteilerkästen >MINI-4-T 177073 ELECTRIC MINI-4-T Mini Kleinverteiler, 1-reihig 4 TE, IP30
Vorheriges Produkt Nächstes Produkt

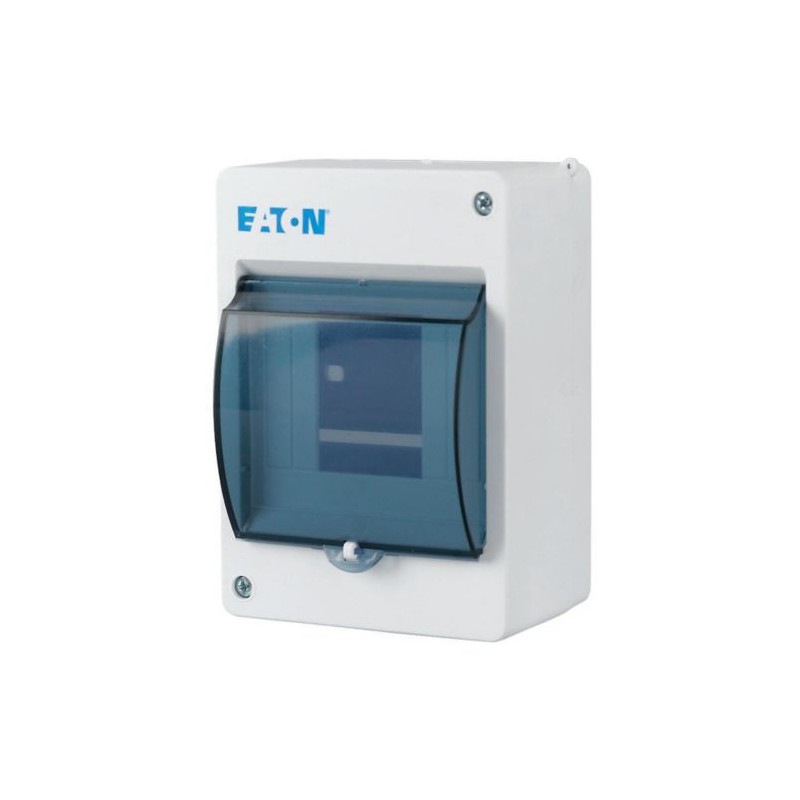

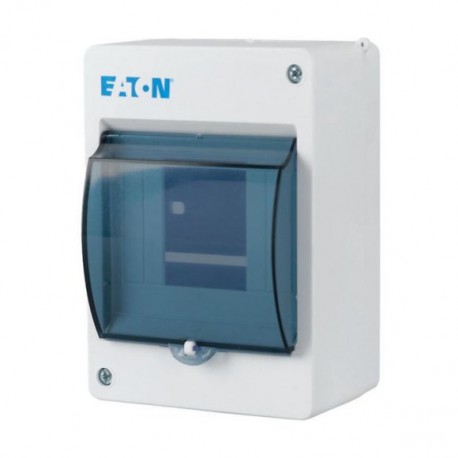

MINI-4-T 177073 EATON ELECTRIC MINI-4-T Mini Kleinverteiler, 1-reihig 4 TE, IP30 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MINI-4-T 177073 EATON ELECTRIC MINI-4-T Mini Kleinverteiler, 1-reihig 4 TE, IP30

MINI-4-T

177073

EATON-MOELLER

MINI-4-T Mini Kleinverteiler, 1-reihig 4 TE, IP30

MINI-4-T

Eaton xComfort Micro/Mini LV-Systeme Kleinverteiler. Mini-Kleinverteiler, 1-reihig 4 SU, IP30

Mehr Infos


Elektroverteiler-Systeme (inkl. Installationsverteiler) > Installationskleinverteiler

Kompakte Verteilerkästen

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $6.86
Stückpreis: $6.86

Menge Preis
1+$6.86
2+$6.87
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton xComfort Micro/Mini mini series
Katalognummer
177073
Produkt Länge/Tiefe
83 mm
Produkthöhe
140 mm
Produktbreite
95 mm
Produktgewicht
0.15 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 62208
EAN
4015081715169
Modellcode
MINI-4-T

Delivery program

Typ
Grundgerät Installationsverteiler MINI Stromverteiler
Anwendung
Innenräume (Aufstellungsort)
Farbe
Signalweiß (RAL 9003)
weiß

Technical data - electrical

Nennspannung bei AC
400 V AC
Nennfrequenz der Kontakte
50 Hz

Technical data - mechanical

Verschlusstyp
Sonstige
Gehäusematerial
Plastik
Breite in Anzahl der modularen Abstände
4
Montageart
Aufbau
DIN-Schienen
Oberflächenmontiert (Putz)
Material
ABS (Kunststoff)
Schutzart
IP30
IK05 (Schlagfestigkeit)
Anzahl der Modulteilungseinheiten je Reihe
4
Anzahl der Reihen
1
Anschlusstechnik
Ohne Klemmen
Einbautiefe
70 mm
Einbauhöhe
0 mm
Einbaubreite
0 mm
Interne Tiefe
60 mm
Kabeleinf.position
Metrische Kabeleinführungen oben und unten, Seitenwand, Rückwand
Abdck/Tür Farbe
transparent
Abdck./Tür Mod.
Geschlossen
Abdeckungs-/Türtyp
Tür
Einzeln
Baugruppenträgertyp
Tragschiene
Material Schutzabdeckung
Plastik

Temperature-rise verification as per IEC 60890

Verlustleist. Umgeb. 35°C delta-T:20°C Obers. wandmont. Einzelgeh. (IEC60890)
10 W
Verlustleist. Umgeb. 35°C delta-T:35°C Obers. wandmont. Einzelgeh. (IEC60890)
12 W

Design verification as per IEC 61439 - technical data

Details Umgebungsbetriebstemperatur
-5 °C - 40 °C

Design verification as per IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
650 °C, Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Nicht relevant für Innenraumaufstellung.
10.2.5 Heben
Nicht zutreffend für Gehäuse ohne Hebevorrichtungen.
10.2.6 Schlagprüfung
IK05
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
IP30
10.4 Luft- und Kriechstrecken
Liegt in der Verantwortung des Schaltanlagenbauers.
10.5 Schutz gegen elektrischen Schlag
Schutzklasse 2, daher nicht zutreffend.
10.6 Einbau von Betriebsmitteln
Liegt in der Verantwortung des Schaltanlagenbauers.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Ui = 400 V AC
10.9.3 Stoßspannungsfestigkeit
2,8 kV
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Anforderungen der Produktnorm sind erfüllt.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Anforderungen der Produktnorm sind erfüllt.

Additional information

Merkmale
EMV-Ausführung
Ausstattung:
Basisgerät
Funktionen
Basisgerät
Schutzklasse
Schutzklasse II (totalisoliert)
RAL-Nummer
9003
Besondere Merkmale
IP30 Schutzklasse II Kunststoffgehäuse weiß (RAL 9003)
Benutzt mit
Installationsverteiler
Basisgerät
MINI-Stromverteiler

Datasheet - PDF

▲
Titel: Größe: Typ:
MINI-4-T MINI-4-T 177073 DE_177073.pdf 116 Kbytes MINI-4-T MINI-4-T 177073 DE_177073.pdf
