> >>MINI-3 177067 ELECTRIC MINI-3 Mini Kleinverteiler, 1-reihig 3 TE, IP20
Vorheriges Produkt Nächstes Produkt

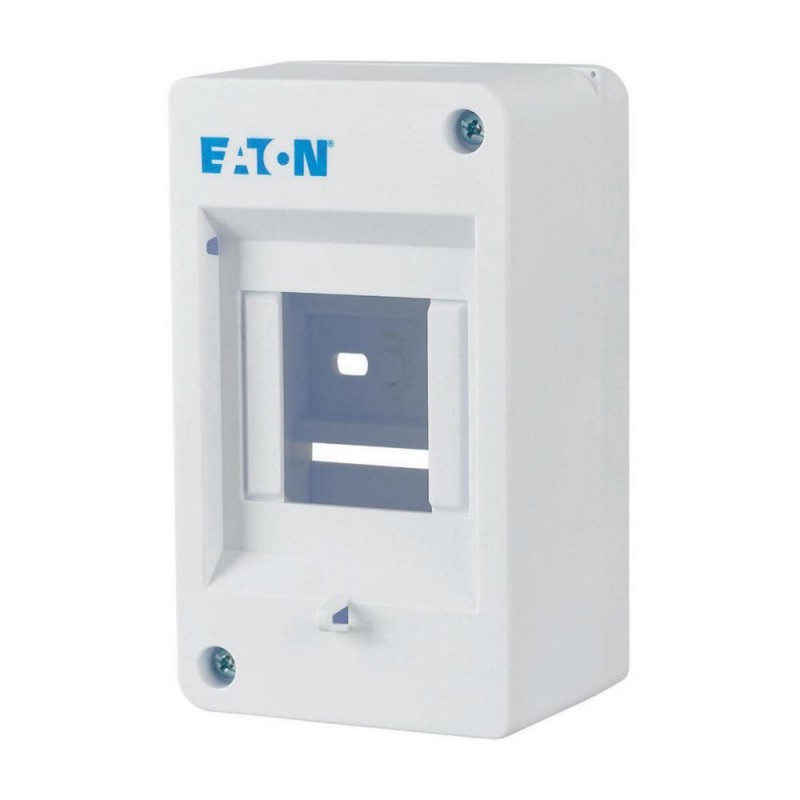

MINI-3 177067 EATON ELECTRIC MINI-3 Mini Kleinverteiler, 1-reihig 3 TE, IP20 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MINI-3 177067 EATON ELECTRIC MINI-3 Mini Kleinverteiler, 1-reihig 3 TE, IP20

MINI-3

177067

EATON-MOELLER

MINI-3 Mini Kleinverteiler, 1-reihig 3 TE, IP20

Mehr Infos


Elektroverteiler-Systeme (inkl. Installationsverteiler) > Installationskleinverteiler

Kompakte Verteilerkästen

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $5.06
Stückpreis: $5.06

Menge Preis
1+$5.06
2+$5.06
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Mini Kleinverteiler, 1-reihig 3 TE, IP20
Mini Kleinverteiler aus Kunststoff, zum Einbau von Schalt- und Schutzgeräten nach Maßnorm DIN 43 880 mit 70 mm Einbautiefe bis 63 A, 400 V /50 Hz, Schutzart IP20 nach IEC/EN 62208, für den Bau von Installationsverteilern nach IEC/EN 61439-3 VDE 0660-600-3 zugelassen, zur Aufputz Montage, Oberteil mit 46 mm Geräteöffnung, serienmaessig plombierbar, Unterteil und Deckel weiß mit Schraubverschluß, Vorprägung für metrische Leitungseinführungen oben, unten und hinten, Schutzklasse II, 3 Teilungseinheiten.

Lieferprogramm

Grundfunktion
Grundgerät
Produktfunktion
Installationsverteiler
Sortiment
MINI Kleinverteiler
Bauform
Aufputz
Aufstellungsort
Innenraum
Installationsart
Aufputz
Tür/Klappe
Ohne
Schutzart
IP20
Farbe
Weiß
Werkstoff
ABS (Kunststoff)
Baugruppenträger
Tragschiene
Berührungsschutzabdeckung
Kunststoff
Reihen [Anzahl]
1
Teilungseinheiten je Reihe
3
Beschreibung
IP20
Schutzklasse II
Kunststoffgehäuse weiß (RAL 9003)
Kabeleinführungen
Metrische Kabeleinführungen oben und unten, Seitenwand, Rückwand
PE- und N-Klemmen Bauart
Ohne
Lieferumfang
Grundgerät

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 62208
RoHS (gemäß EG-Richtline 2002/95/EG des Europäischen Parlaments und des Rates)
konform
Umgebungstemperatur
-5 - +40 °C
Schutzart
IP20
Schutzklasse
Schutzklasse II (totalisoliert)
Bemessungsbetriebsspannung [Ue]
400 V AC
Bemessungsfrequenz [f]
50 Hz
Material
Werkstoff
ABS (Kunststoff)
Farbe
weiß (RAL 9003)
Materialeigenschaften
mechanischStoßfestigkeit
IK05

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Verlustleistung, bei Umgebungstemperatur 35°C, Delta T 20 Grad in der Oberseite des Gehäuses, kalkuliert nach IEC60890Einzelgehäuse für Wandanbau [PV]
10 W
Verlustleistung, bei Umgebungstemperatur 35°C, Delta T 35 Grad in der Oberseite des Gehäuses, kalkuliert nach IEC60890Einzelgehäuse für Wandanbau [PV]
12 W
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
650 °C, Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Nicht relevant für Innenraumaufstellung.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend für Gehäuse ohne Hebevorrichtungen.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
IK05
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
IP20
10.4 Luft- und Kriechstrecken
Liegt in der Verantwortung des Schaltanlagenbauers.
10.5 Schutz gegen elektrischen Schlag
Schutzklasse 2, daher nicht zutreffend.
10.6 Einbau von Betriebsmitteln
Liegt in der Verantwortung des Schaltanlagenbauers.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Ui= 400 V AC
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
2,8 kV
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Anforderungen der Produktnorm sind erfüllt.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Anforderungen der Produktnorm sind erfüllt.

Technische Daten nach ETIM 9.0

Distribution boards (EG000023) / Installationskleinverteiler (EC000214)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Elektroverteiler-System (inklusive Installationsverteiler) / Installationskleinverteiler (ecl@ss13-27-14-24-09 [ACN387016])
Montageart
Aufputz
Anzahl der Reihen
1
Breite in Teilungseinheiten
3
Art der Abdeckung
ohne
Ausführung Deckel
mit Ausschnitt
Art der Tür
sonstige
Transparenter Deckel/Tür
nein
Signaldurchlassende Tür
nein
Mit Schloss
nein
Art der Schließung
sonstige
Werkstoff des Gehäuses
Kunststoff
Einbautiefe
70 mm
Einbauhöhe
0 mm
Einbaubreite
0 mm
Innentiefe
60 mm
Erdungsklemmenblock
nein
Neutralleiterklemmenblock
nein
DIN-Schiene
ja
Mit Montageplatte
nein
Anbaumöglichkeit
nein
EMV-Ausführung
ja
UV-beständig
nein
Farbe
weiß
RAL-Nummer
9003
Schutzart (IP)
IP20
Höhe
140 mm
Breite
82 mm
Tiefe
66 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
MINI-3 MINI-3 177067 DE_177067.pdf 115 Kbytes MINI-3 MINI-3 177067 DE_177067.pdf
