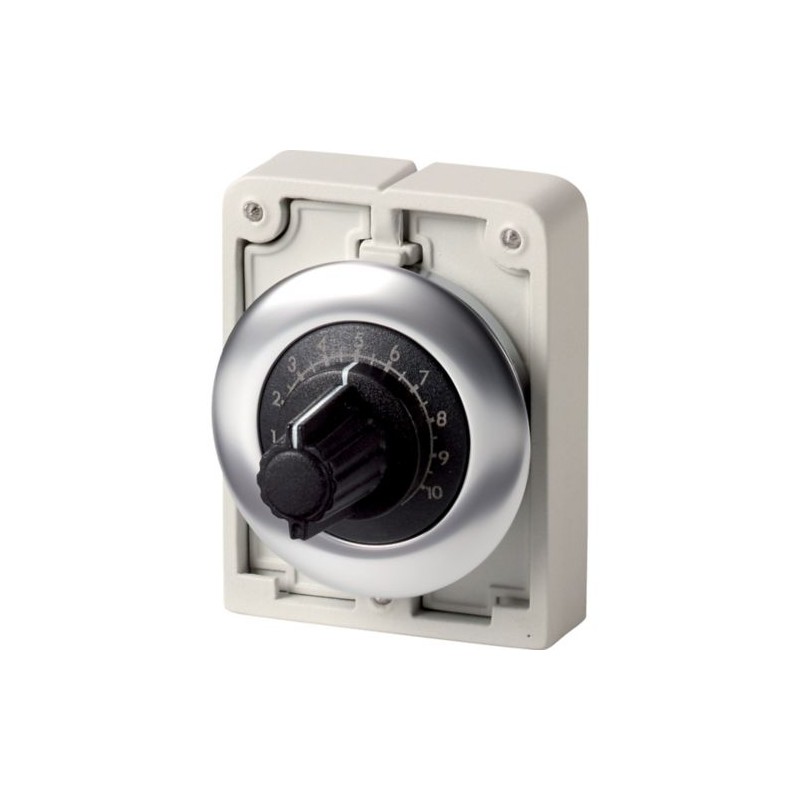

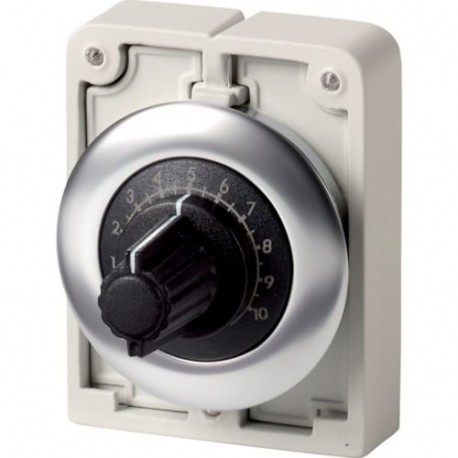

M30I-FR4K7 188109 Y7-188109 EATON ELECTRIC Potenziometer, Flat Front, R 4,7 kOhm Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M30I-FR4K7 188109 Y7-188109 EATON ELECTRIC Potenziometer, Flat Front, R 4,7 kOhm

M30I-FR4K7

188109

Y7-188109

EATON-MOELLER

Potenziometer, Flat Front, R = 4,7 kOhm

Regler; 30 mm; R = 4.7 kOhm; Ring-Edelstahl-rostfrei-Flach-Front

Eaton Moeller® series M30 Potentiometer, flache Front, M30, 30,5 mm, R 4,7 kΩ, P 0,5 W, Frontring Edelstahl

Potentiometer, RMQ-Bauform: flache Front, Teilegruppenreferenz (z.B. DIL): M30, Durchmesser Befestigungsloch: 30,5 mm, Einzelgerät, Beschreibung: 3 einzelne Schraubklemmen, Genauigkeit des Widerstandswertes: ± 10% (linear), Impedanz: R= 4,7 kΩ, Nennleistung: P= 0,5 W, Schutzart: IP66, Frontring Edelstahl, Anschluss an SmartWire-DT: nein, Normen: IEC/EN 60947, VDE 0660

Mehr Infos


Niederspannungsschaltgeräte > Potentiometer für Befehlsgeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $71.25
Stückpreis: $71.25
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M30 Potentiometer
Katalognummer
188109
Produkt Länge/Tiefe
36 mm
Produkthöhe
63 mm
Produktbreite
46 mm
Produktgewicht
0.055 kg
Zertifikat(e)
IEC/EN 60947
VDE 0660
EAN
4015081857876
Modellcode
M30I-FR4K7

Merkmale und Funktionen

F-Ring.frb
Edelstahl
Design
Flat Front
Elektrische Anschlussart
Schraubverbindung
Ausstattung:
3 einzelne Schraubklemmen

Allgemein

F-Ring.frb
Edelstahl
Design
Flat Front
Elektrische Anschlussart
Schraubverbindung
Ausstattung:
3 einzelne Schraubklemmen

Umgebungsbedingungen, Mechanik

Schutzart
IP66
NEMA sonsitge

Klimatische Umweltbedingungen

Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Einbaulage
beliebig
Schockfestigkeit
Nicht geplant

Elektromagnetische Verträglichkeit

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Anschlussquerschnitte

Anschlusskap. (mehrdräht.)
0,5 - 1,5 mm²
Anzugsdrehmoment
0,5 Nm, Schraubklemmen

Bemessungswerte

Anschlusskapazität (fest)
0,5 - 1,5 mm²
Anschlusskap. (mehrdräht.)
0,5 - 1,5 mm²
Anzugsdrehmoment
0,5 Nm, Schraubklemmen
Bemessungsisolationsspan. (Ui)
250 V
Bemessungsleistung
0.5 VA
Widerstand
4700 Ohm

Betätigungselement

Anbindung an SmartWire-DT
Nein

Bauartnachweis

Statische Verlustleistung, stromunabhängig PVS
0.5 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 188109 Niederspannungsschaltgeräte (EC001027)
Merkmal Wert
Widerstand (EF002431) 4700 Ohm
Leistungsaufnahme (EF000346) 0.5 W
Lochdurchmesser (EF000079) 30 mm
Anzahl der Umdrehungen (EF006943) 1
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Schutzart (IP) (EF005474) IP66
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M30I-FR4K7 Y7-188109 188109 ES_187086.pdf 1 Mbytes M30I-FR4K7 Y7-188109 188109 ES_187086.pdf
