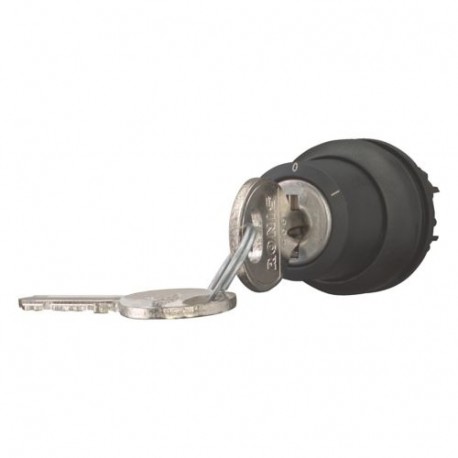

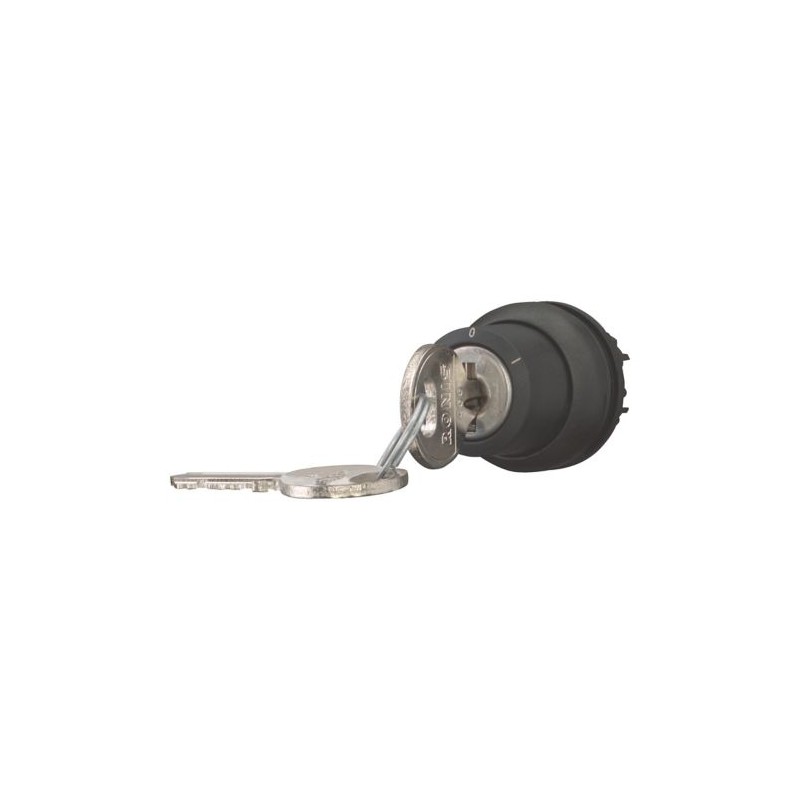

M22S-WS-RS 171148 Y7-171148 EATON ELECTRIC Key-operated pushbutton (Ronis 455), 2 positions Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22S-WS-RS 171148 Y7-171148 EATON ELECTRIC Key-operated pushbutton (Ronis 455), 2 positions

M22S-WS-RS

171148

Y7-171148

EATON-MOELLER

Key-operated pushbutton (Ronis 455), 2 positions

M22S-WS-RS

Eaton Moeller® series M22 Schlüsseltaste, tastend, 2 Stellungen, Ronis 455, Schlüssel abziehbar: 0, Frontring Schwarz

Schlüsselbetätiger, Lieferprogramm: RMQ-Titan, Einzelgerät, Bauform: Schlüsselbetätigung, tastend, Nicht geeignet für Schließanlagen, 2 Positionen, Schließmechanismus: Ronis 455, Schutzart: IP66, Blende: schwarz, Anschluss an SmartWire-DT: ja, mit SWD-RMQ-Anschlüssen, Anleitung: Rast-/Federrückstellungsfunktion, mit Codierteilen M22-XC-Y austauschbar, Schlüsselabziehbar konvertierbar mit Codieradaptern M22-XC-..., mit zwei Schlüsseln, Normen: IEC/EN 60947, VDE 0660, Schutzart: IP66

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Wahlschalter

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $59.92
Stückpreis: $59.92
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Schlüsseltaste
Katalognummer
171148
Produkt Länge/Tiefe
48 mm
Produkthöhe
59 mm
Produktbreite
46 mm
Produktgewicht
0.037 kg
Zertifikat(e)
CE
CSA-C22.2 No. 14-05
IEC/EN 60947
CSA
CSA-C22.2 No. 94-91
VDE 0660
CSA File No.: 012528
IEC/EN 60947-5
UL
UL Category Control No.: NKCR
CSA Class No.: 3211-03
UL 508
UL File No.: E29184
DNV
GL
LR
EAN
4015081676385
Modellcode
M22S-WS-RS

Merkmale und Funktionen

F-Ring.frb
Schwarz
Frontringmat.
Kunststoff
Design
Schlüsselbedienung
klassisch
Ausstattung:
Frontring
Funktionen
Rast-/Tastfunktion, austauschbar mit Codierteilen M22-XC-Y
Schlüsselcode
Ronis 455

Allgemein

Zubehör
2 Schlüssel im Lieferumfang enthalten.
Schutzart
NEMA 4 X, 13
Schutzart, Vorderseite
IP66
Lebensdauer, mechanisch
100.000 Schaltvorgänge
Öffnungsdurchmesser
22.5 mm
Betriebsfrequenz
100 Schaltvorgänge/h
Schaltwinkel
40 °
Typ
Schlüsseltaster
Typ
Schlüsseltaster

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
mechanisch, Gemäß IEC/EN 60068-2-27,
30 g, mechanisch, Gemäß IEC/EN 60068-2-27, Sinusstoß 11 ms

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Kommunikation

Anbindung an SmartWire-DT
Ja
Mit SWD-RMQ-Anschaltungen

Betätigungselement

Farbe des Auslösers
Schwarz
Stellgliedfunktion
Tastend
Tastfunktion
Schlüssel in Stellung 0 abziehbar
Stellgliedtyp
Schlüssel
Anzahl der Schaltstellungen
2

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 171148 Niederspannungsschaltgeräte (EC000222)
Merkmal Wert
Anzahl der Schaltstellungen (EF000231) 2
Ausführung des Betätigungselements (EF006976) Schlüssel
Geeignet für Beleuchtung (EF001142) Nein
Farbe des Betätigungselements (EF007167) schwarz
Farbe der Leuchtmelderkalotte (EF007165) sonstige
Bauform der Linse (EF006253) rund
Lochdurchmesser (EF000079) 22.5 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 0 mm
Schaltfunktion verrastend (EF007447) Nein
Tastend (EF001407) Ja
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) schwarz
Schutzart (IP), frontseitig (EF003118) IP66
Schutzart (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-WS-RS Y7-171148 171148 EN_289241.pdf 3 Mbytes M22S-WS-RS Y7-171148 171148 EN_289241.pdf
