> EATON - MOELLER>Hilfskontroll- und Signalelemente >M22S-WRS3-RS 171154 ELECTRIC Key-operated pushbutton (Ronis 455), 3 positions
Vorheriges Produkt Nächstes Produkt

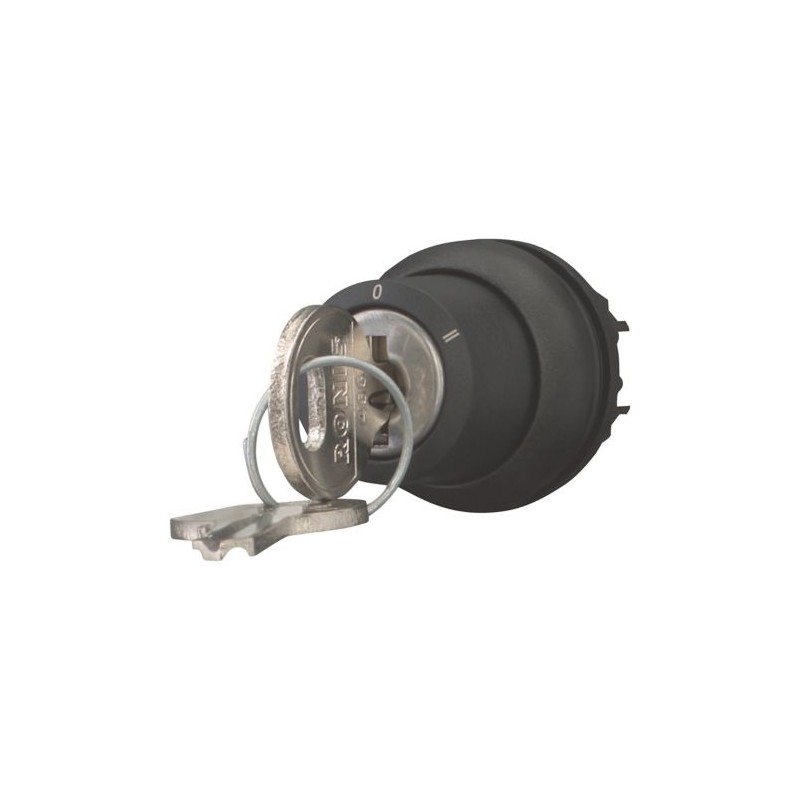

M22S-WRS3-RS 171154 EATON ELECTRIC Key-operated pushbutton (Ronis 455), 3 positions Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22S-WRS3-RS 171154 EATON ELECTRIC Key-operated pushbutton (Ronis 455), 3 positions

M22S-WRS3-RS

171154

Y7-171154

EATON-MOELLER

Key-operated pushbutton (Ronis 455), 3 positions

M22S-WRS3-RS

Eaton Moeller® series M22 Schlüsseltaste, rastend, 3 Stellungen, Ronis 455, Schlüssel abziehbar: I, 0, II, Frontring Schwarz

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Wahlschalter

Hilfskontroll- und Signalelemente

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $52.73
Stückpreis: $52.73

Menge Preis
1+$52.73
2+$48.92
3+$44.70
4+$42.32
6+$40.43
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Schlüsseltaste
Katalognummer
171154
Produkt Länge/Tiefe
48 mm
Produkthöhe
59 mm
Produktbreite
46 mm
Produktgewicht
0.037 kg
Zertifikat(e)
CSA File No.: 012528
IEC/EN 60947-5
UL File No.: E29184
CSA-C22.2 No. 94-91
VDE 0660
CE
CSA-C22.2 No. 14-05
UL Category Control No.: NKCR
CSA Class No.: 3211-03
IEC/EN 60947
UL 508
CSA
UL
DNV
GL
LR
EAN
4015081676446
Modellcode
M22S-WRS3-RS

Merkmale und Funktionen

F-Ring.frb
Schwarz
Frontringmat.
Kunststoff
Design
Schlüsselbedienung
klassisch
Ausstattung:
Frontring
Stößelbrücke für den Mittelkontakt
Funktionen
Rast-/Tastfunktion, austauschbar mit Codierteilen M22-XC-Y
Schlüsselcode
Ronis 455

Allgemein

Zubehör
2 Schlüssel im Lieferumfang enthalten.
Schutzart
NEMA 4 X, 13
Schutzart, Vorderseite
IP66
Lebensdauer, mechanisch
100.000 Schaltvorgänge
Öffnungsdurchmesser
22.5 mm
Betriebsfrequenz
100 Schaltvorgänge/h
Schaltwinkel
60 °
Typ
Schlüsseltaster
Typ
Schlüsseltaster

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
30 g, mechanisch, Gemäß IEC/EN 60068-2-27, Sinusstoß 11 ms
mechanisch, Gemäß IEC/EN 60068-2-27,

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Kommunikation

Anbindung an SmartWire-DT
Ja
Mit SWD-RMQ-Anschaltungen

Betätigungselement

Farbe des Auslösers
Schwarz
Stellgliedfunktion
Rastend
Schlüssel in Stellung 2 abziehbar
Schlüssel in Stellung 0 abziehbar
Schaltfunktion verrastend
Schlüssel in Stellung 1 abziehbar
Stellgliedtyp
Schlüssel
Anzahl der Schaltstellungen
3

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
M22S-WRS3-RS M22S-WRS3-RS 171154 EN_289241.pdf 3 Mbytes M22S-WRS3-RS M22S-WRS3-RS 171154 EN_289241.pdf
