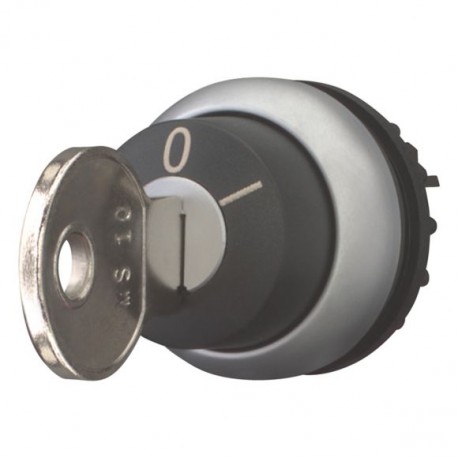

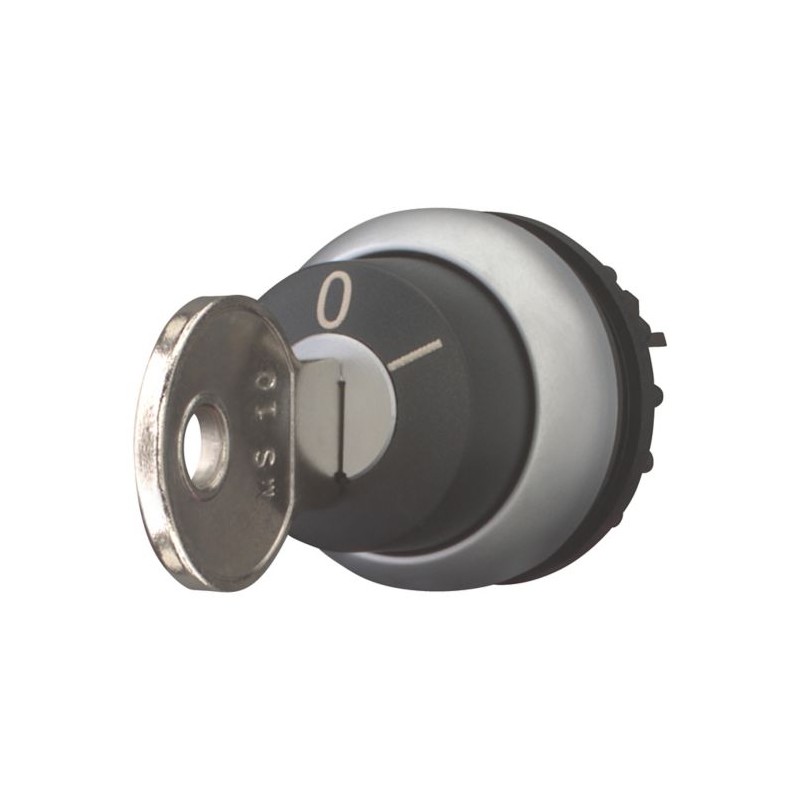

M22-WRS-MS10-A1 111776 Y7-111776 EATON ELECTRIC Schlüsseltaste, 2 Stellungen, rastend Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-WRS-MS10-A1 111776 Y7-111776 EATON ELECTRIC Schlüsseltaste, 2 Stellungen, rastend

M22-WRS-MS10-A1

111776

Y7-111776

EATON-MOELLER

Schlüsseltaste, 2 Stellungen, rastend

M22-WRS-MS10-A1

Eaton Moeller® series M22 Schlüsseltaste, rastend, 2 Stellungen, MS10, Schlüssel abziehbar: 0, Frontring Titan

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Wahlschalter

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $55.71
Stückpreis: $55.71
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Schlüsseltaste
Katalognummer
111776
Produkt Länge/Tiefe
70 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.034 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
IEC 60947-5
CSA Std. C22.2 No. 94-91
UL 508
EN 60947-5
CSA Std. C22.2 No. 14-05
VDE
CE
CSA
UL
CSA-C22.2 No. 14-05
IEC/EN 60947-5
UL Category Control No.: NKCR
CSA-C22.2 No. 94-91
CSA Class No.: 3211-03
IEC/EN 60947
UL File No.: E29184
VDE 0660
CSA File No.: 012528
EAN
4015081113262
Modellcode
M22-WRS-MS10-A1

Merkmale und Funktionen

F-Ring.frb
Titan
Frontringmat.
Kunststoff
Design
Schlüsselbedienung
Ausstattung:
Frontring
Funktionen
Rast-/Tastfunktion, austauschbar mit Codierteilen M22-XC-Y
Schlüsselcode
MS10

Allgemein

Zubehör
1 Schlüssel im Lieferumfang enthalten.
Schutzart
NEMA 4 X, 13
Schutzart, Vorderseite
IP66
Lebensdauer, mechanisch
100.000 Schaltvorgänge
Öffnungsdurchmesser
22.5 mm
Betriebsfrequenz
100 Schaltvorgänge/h
Schaltwinkel
60 °
Typ
Schlüsseltaster
Typ
Schlüsseltaster

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
mechanisch, Gemäß IEC/EN 60068-2-27,
30 g, mechanisch, Gemäß IEC/EN 60068-2-27, Sinusstoß 11 ms

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Kommunikation

Anbindung an SmartWire-DT
Ja
Mit SWD-RMQ-Anschaltungen

Betätigungselement

Farbe des Auslösers
Schwarz
Stellgliedfunktion
Rastend
Schaltfunktion verrastend
Schlüssel in Stellung 0 abziehbar
Stellgliedtyp
Schlüssel
Anzahl der Schaltstellungen
2

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
