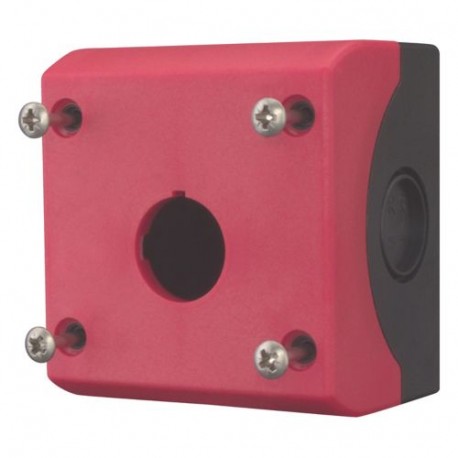

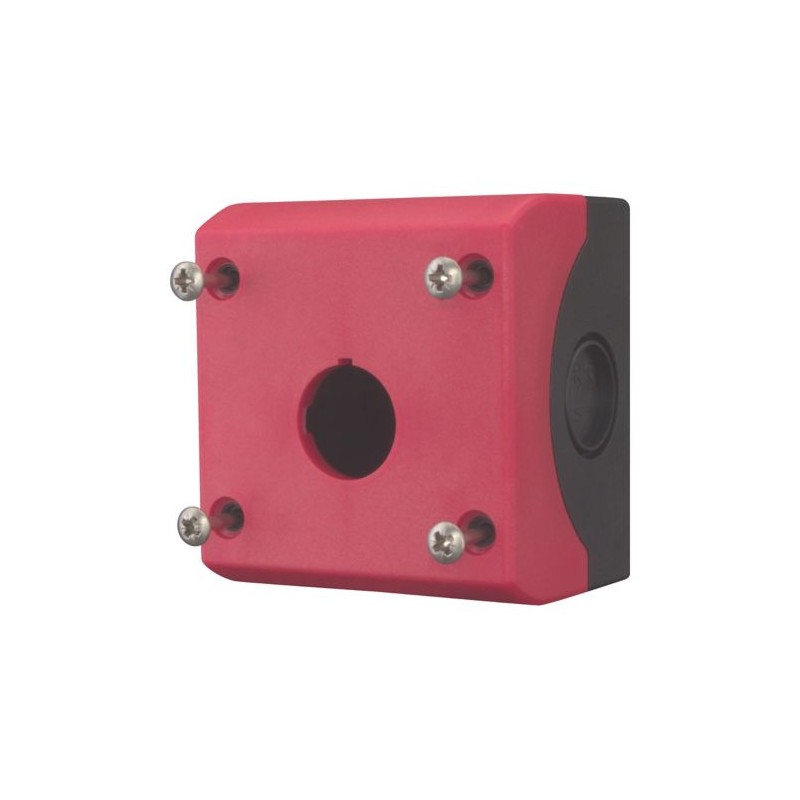

M22-SOL-IR1Q 150646 Y7-150646 EATON ELECTRIC Surface mounting enclosure, black, red cover Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-SOL-IR1Q 150646 Y7-150646 EATON ELECTRIC Surface mounting enclosure, black, red cover

M22-SOL-IR1Q

150646

Y7-150646

EATON-MOELLER

Surface mounting enclosure, black, red cover

M22-SOL-IR1Q

Eaton Moeller® series M22 Aufbaugehäuse, schwarz, Deckel rot

Aufputzgehäuse, Schutzart: IP66, IP67, IP69K, Zur Verwendung mit: M22-SOL-PVT45P-MPI, M22-SOL-PVT45P-MPIQ

Mehr Infos


Niederspannungsschaltgeräte > Gehäuse für Befehls- und Meldegeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $19.08
Stückpreis: $19.08
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Aufbaugehäuse
Katalognummer
150646
Produkt Länge/Tiefe
56 mm
Produkthöhe
80 mm
Produktbreite
72 mm
Produktgewicht
0.136 kg
Einhaltung(en)
CE
Kataloghinweise
schwarz mit roter Abdeckung
EAN
4015081469581
Modellcode
M22-SOL-IR1Q

Merkmale und Funktionen

Gehäusefarbe
Rot
Gehäusematerial
Plastik
Funktionen
Zur Montage des PV-Ausschalters

Allgemein

Schutzart
IP67/IP69K
NEMA 4X
Öffnungsdurchmesser
22.5 mm

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Bauartnachweis

Verlustleistungskapazität Pdiss
1 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

ETIM for 150646 Niederspannungsschaltgeräte (EC000200)
Merkmal Wert
Anzahl der Befehlsstellen (EF001372) 1
Gehäusebauform (EF004008) Aufbaugehäuse
Werkstoff des Gehäuses (EF001596) Kunststoff
Werkstoffgüte des Gehäuses (EF024143) sonstige
Durchmesser Öffnungen (EF000243) 22.5 mm
Farbe des Gehäuseoberteils (EF001373) rot
Schutzart (IP) (EF005474) IP67/IP69K
Schutzart (NEMA) (EF011959) 4X
Breite (EF000008) 72 mm
Höhe (EF000040) 80 mm
Tiefe (EF000049) 56 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-SOL-IR1Q Y7-150646 150646 DE_216523.pdf 1 Mbytes M22-SOL-IR1Q Y7-150646 150646 DE_216523.pdf
