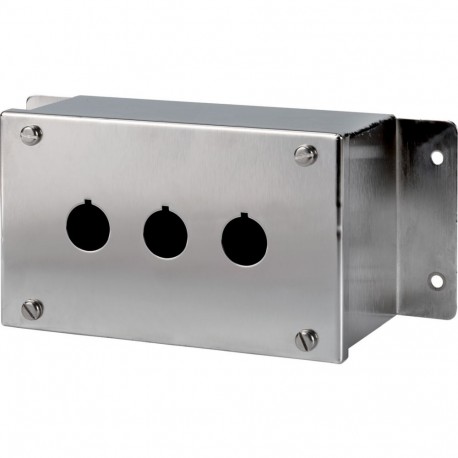

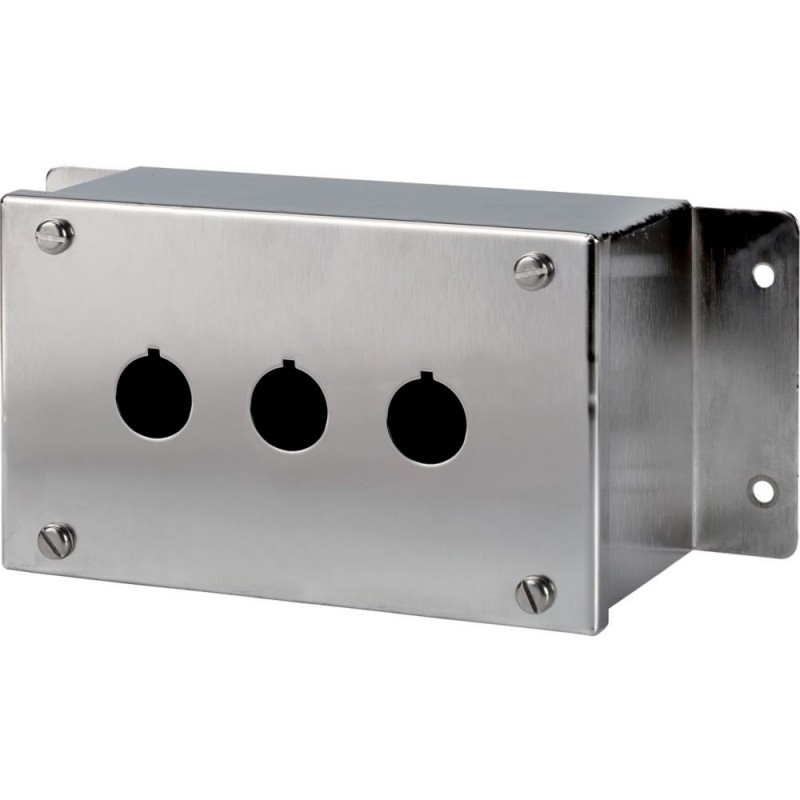

M22-I3M/SS 118460 Y7-118460 EATON ELECTRIC Aufbaugehäuse, Edelstahl, 3 Einbaustellen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-I3M/SS 118460 Y7-118460 EATON ELECTRIC Aufbaugehäuse, Edelstahl, 3 Einbaustellen

M22-I3M/SS

118460

Y7-118460

EATON-MOELLER

Aufbaugehäuse, Edelstahl, 3 Einbaustellen

M22-I3M/SS

Eaton Moeller® series M22 Aufbaugehäuse, Edelstahl, 3 Einbaustellen

Aufputzgehäuse, Gehäuse: Edelstahl, Mit Edelstahlschrauben, Mit seitlichen Befestigungslaschen, Anzahl der Plätze: 3, Kabeleinführung: -, Schutzart: IP66, IP67, IP69K, Anschluss an SmartWire-DT: nein, verwendbar für: 3 x 22,5, verwendbar für: (beleuchtete) Taster, (beleuchtete) Wahlschalter, Schlüsseltasten, Kontrollleuchte, kontrollierte Stopp-/Not-Aus-Taster mit gelbem Etikett

Mehr Infos


Niederspannungsschaltgeräte > Gehäuse für Befehls- und Meldegeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Aufbaugehäuse
Katalognummer
118460
Produkt Länge/Tiefe
220 mm
Produkthöhe
84 mm
Produktbreite
105 mm
Produktgewicht
0.966 kg
Einhaltung(en)
CE
EAN
4015081167272
Modellcode
M22-I3M/SS

Merkmale und Funktionen

Gehäusefarbe
Grau
Gehäusematerial
Edelstahl 316 l
Ausstattung:
Seitliche Befestigungslaschen
Edelstahlschrauben
Einbaustellen
3

Allgemein

Schutzart
IP66
NEMA 4X
Öffnungsdurchmesser
22.5 mm

Kommunikation

Anbindung an SmartWire-DT
Nein

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 118460 Niederspannungsschaltgeräte (EC000200)
Merkmal Wert
Anzahl der Befehlsstellen (EF001372) 3
Gehäusebauform (EF004008) Aufbaugehäuse
Werkstoff des Gehäuses (EF001596) Edelstahl
Werkstoffgüte des Gehäuses (EF024143) sonstige
Durchmesser Öffnungen (EF000243) 22.5 mm
Farbe des Gehäuseoberteils (EF001373) grau
Schutzart (IP) (EF005474) IP66
Schutzart (NEMA) (EF011959) 4X
Breite (EF000008) 105 mm
Höhe (EF000040) 84 mm
Tiefe (EF000049) 220 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-I3M/SS Y7-118460 118460 DE_118460.pdf 109 Kbytes M22-I3M/SS Y7-118460 118460 DE_118460.pdf
