> EATON - MOELLER>Hilfskontroll- und Signalelemente >M22-I2M/SS 118458 Y7-118458 ELECTRIC Aufbaugehäuse, Edelstahl, 2 Einbaustellen
Vorheriges Produkt Nächstes Produkt

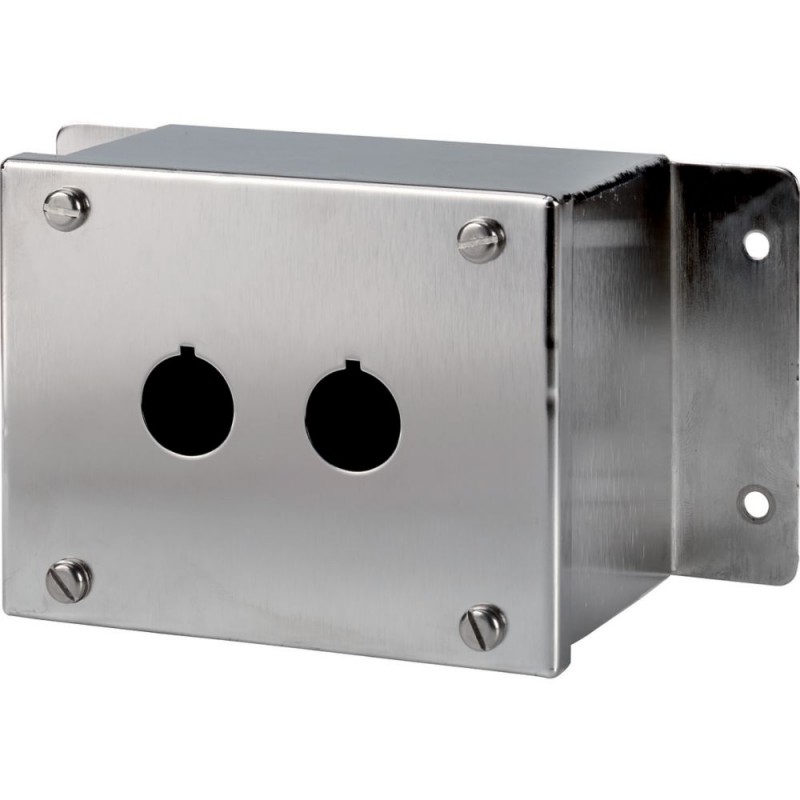

M22-I2M/SS 118458 Y7-118458 EATON ELECTRIC Aufbaugehäuse, Edelstahl, 2 Einbaustellen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-I2M/SS 118458 Y7-118458 EATON ELECTRIC Aufbaugehäuse, Edelstahl, 2 Einbaustellen

M22-I2M/SS

118458

Y7-118458

EATON-MOELLER

Aufbaugehäuse, Edelstahl, 2 Einbaustellen

M22-I2M/SS

Eaton Moeller® series M22 Aufbaugehäuse, Edelstahl, 2 Einbaustellen

Aufputzgehäuse, Gehäuse: Edelstahl, Mit Edelstahlschrauben, Mit seitlichen Befestigungslaschen, Anzahl der Plätze: 2, Kabeleinführung: -, Schutzart: IP66, IP67, IP69K, Anschluss an SmartWire-DT: nein, verwendbar für: 2 x 22,5, verwendbar für: (beleuchtete) Taster, (beleuchtete) Wahlschalter, Schlüsseltasten, Kontrollleuchte, kontrollierte Stopp-/Not-Aus-Taster mit gelber Beschriftung

Mehr Infos


Niederspannungsschaltgeräte > Gehäuse für Befehls- und Meldegeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Aufbaugehäuse
Katalognummer
118458
Produkt Länge/Tiefe
190 mm
Produkthöhe
84 mm
Produktbreite
105 mm
Produktgewicht
0.84 kg
Einhaltung(en)
CE
EAN
4015081167258
Modellcode
M22-I2M/SS

Merkmale und Funktionen

Gehäusefarbe
Grau
Gehäusematerial
Edelstahl 316 l
Ausstattung:
Seitliche Befestigungslaschen
Edelstahlschrauben
Einbaustellen
2

Allgemein

Gehäusefarbe
Grau
Gehäusematerial
Edelstahl 316 l
Ausstattung:
Seitliche Befestigungslaschen
Edelstahlschrauben
Einbaustellen
2

Umgebungsbedingungen, Mechanik

Schutzart
NEMA 4X
IP67/IP69K

Klimatische Umweltbedingungen

Einbaulage
beliebig

Elektromagnetische Verträglichkeit

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Betätigungselement

Anbindung an SmartWire-DT
Nein

Kabel

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 118458 Niederspannungsschaltgeräte (EC000200)
Merkmal Wert
Anzahl der Befehlsstellen (EF001372) 2
Gehäusebauform (EF004008) Aufbaugehäuse
Werkstoff des Gehäuses (EF001596) Edelstahl
Werkstoffgüte des Gehäuses (EF024143) sonstige
Durchmesser Öffnungen (EF000243) 22.5 mm
Farbe des Gehäuseoberteils (EF001373) grau
Schutzart (IP) (EF005474) IP67/IP69K
Schutzart (NEMA) (EF011959) 4X
Breite (EF000008) 105 mm
Höhe (EF000040) 84 mm
Tiefe (EF000049) 190 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-I2M/SS Y7-118458 118458 DE_118458.pdf 109 Kbytes M22-I2M/SS Y7-118458 118458 DE_118458.pdf
