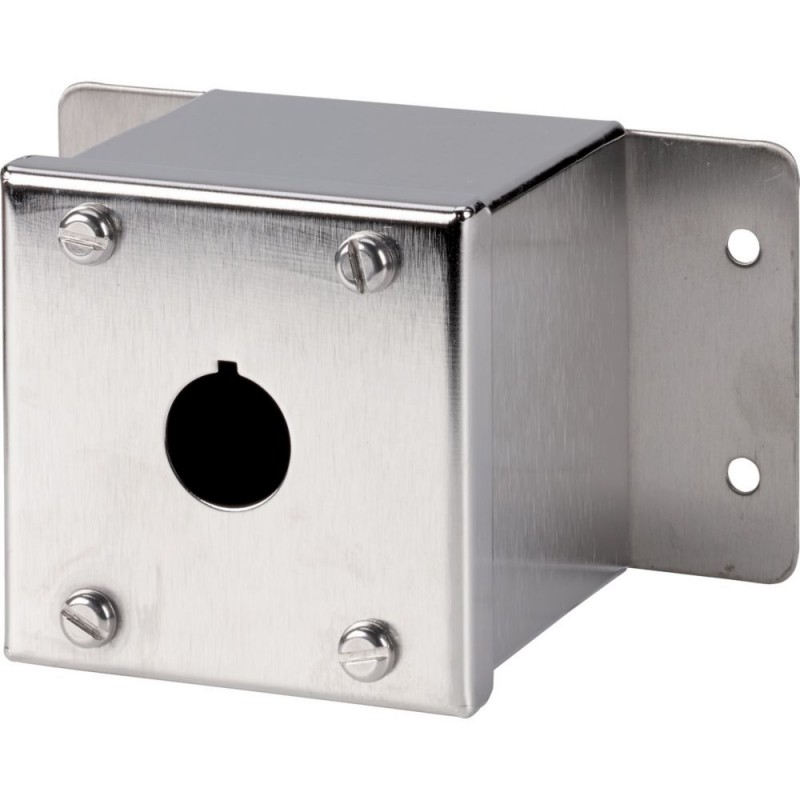

M22-I1M/SS 118455 Y7-118455 EATON ELECTRIC Aufbaugehäuse, Edelstahl, 1 Einbaustelle Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-I1M/SS 118455 Y7-118455 EATON ELECTRIC Aufbaugehäuse, Edelstahl, 1 Einbaustelle

M22-I1M/SS

118455

Y7-118455

EATON-MOELLER

Aufbaugehäuse, Edelstahl, 1 Einbaustelle

M22-I1M/SS

Eaton Moeller® series M22 Aufbaugehäuse, Edelstahl, 1 Einbaustelle

Aufputzgehäuse, Gehäuse: Edelstahl, Mit Edelstahlschrauben, Mit seitlichen Befestigungslaschen, Anzahl der Plätze: 1, Kabeleinführung: -, Schutzart: IP66, IP67, IP69K, Anschluss an SmartWire-DT: nein, verwendbar für: 1 x 22,5, verwendbar für: (beleuchtete) Taster, (beleuchtete) Wahlschalter, Schlüsseltasten, Kontrollleuchte, kontrollierte Stopp-/Not-Aus-Taster mit gelber Beschriftung

Mehr Infos


Niederspannungsschaltgeräte > Gehäuse für Befehls- und Meldegeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Aufbaugehäuse
Katalognummer
118455
Produkt Länge/Tiefe
140 mm
Produkthöhe
84 mm
Produktbreite
85 mm
Produktgewicht
0.525 kg
Einhaltung(en)
CE
EAN
4015081167227
Modellcode
M22-I1M/SS

Merkmale und Funktionen

Gehäusefarbe
Grau
Gehäusematerial
Edelstahl 316 l
Ausstattung:
Seitliche Befestigungslaschen
Edelstahlschrauben
Einbaustellen
1

Allgemein

Gehäusefarbe
Grau
Gehäusematerial
Edelstahl 316 l
Ausstattung:
Seitliche Befestigungslaschen
Edelstahlschrauben
Einbaustellen
1

Umgebungsbedingungen, Mechanik

Schutzart
NEMA 4X
IP66

Betätigungselement

Anbindung an SmartWire-DT
Nein

Kabel

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 118455 Niederspannungsschaltgeräte (EC000200)
Merkmal Wert
Anzahl der Befehlsstellen (EF001372) 1
Gehäusebauform (EF004008) Aufbaugehäuse
Werkstoff des Gehäuses (EF001596) Edelstahl
Werkstoffgüte des Gehäuses (EF024143) sonstige
Durchmesser Öffnungen (EF000243) 22.5 mm
Farbe des Gehäuseoberteils (EF001373) grau
Schutzart (IP) (EF005474) IP66
Schutzart (NEMA) (EF011959) 4X
Breite (EF000008) 85 mm
Höhe (EF000040) 84 mm
Tiefe (EF000049) 140 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-I1M/SS Y7-118455 118455 DE_118455.pdf 109 Kbytes M22-I1M/SS Y7-118455 118455 DE_118455.pdf
