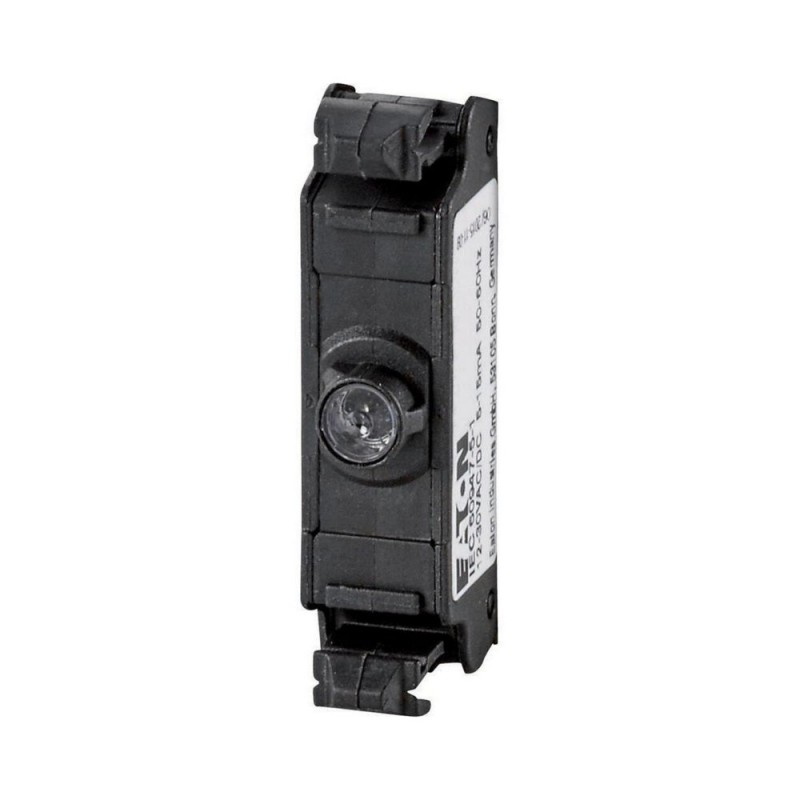

M22-FLED-RGB 180800 Y7-180800 EATON ELECTRIC LED-Element, Flat Rear, rot/grün/blau, Frontbefestigung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-FLED-RGB 180800 Y7-180800 EATON ELECTRIC LED-Element, Flat Rear, rot/grün/blau, Frontbefestigung

M22-FLED-RGB

180800

Y7-180800

EATON-MOELLER

20

LED-Element, Flat Rear, rot/grün/blau, Frontbefestigung

M22-FLED-RGB

Eaton Moeller® series M22 LED-Element, Flat Rear, rot/grün/blau, Front-Einbau

LED-Element, Befestigung: Frontbefestigung, Anschlusstechnik: Käfigklemme, Beschreibung: Käfigklemme ist eine eingetragene Marke der Wago Kontakttechnik GmbH/Minden, Deutschland, Bemessungsbetriebsspannung: Ue= 24 V DC V, Bemessungsbetriebsstrom: Ie= 8 - 15 mA, Leistungsaufnahme: Pmax.= 0,36 W, bei 24 V, Farbe: rot/grün/blau, Schutzart: IP20, Anschluss an SmartWire-DT: nein, Normen: IEC 60947-5-1

Mehr Infos


Niederspannungsschaltgeräte > Lampenfassungsblock für Befehls- und Meldegeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $353.50
Stückpreis: $17.68
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör LED
Katalognummer
180800
Produkt Länge/Tiefe
38 mm
Produkthöhe
10 mm
Produktbreite
14 mm
Produktgewicht
0.004 kg
Zertifikat(e)
UL
IEC/EN 60947-5
CSA
UL 508
CSA Class No.: 3211-03
CSA File No.: 012528
CSA-C22.2 No. 94-91
UL Category Control No.: NKCR
CE
IEC 60947-5-1
UL File No.: E29184
CSA-C22.2 No. 14-05
Kataloghinweise
Cage Clamp ist ein eingetragenes Warenzeichen der Wago Kontakttechnik GmbH, Deutschland
EAN
4015081759743
Modellcode
M22-FLED-RGB

Merkmale und Funktionen

Farbe
Grün
rot
Blau
Ausstattung:
Leuchtmittel
Diode
Signalfar.
Mehrfarbig

Allgemein

Schutzart
IP20
Lebensdauer, elektrisch
100.000 h (bei 25 °C, nach EN60064)
Überspannungskategorie
III
Verschmutzungsgrad
3
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Spannungsart
Gleichstrom
Spannungsart
Gleichstrom

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
50 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Umgebungstemperatur Lagerung - max
85 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Trockene Hitze nach IEC 60068-2-2
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,25 - 1) mm²
Crimpzange WAGO Variocrimp 4 benutzen; andere auf Anfrage
Anschlusskapazität (fest)
1 x (0,75 - 1,5) mm² Stecken ohne Werkzeug möglich
1 x (0,2 - 1,5) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
20
Anschlusskap. (mehrdräht.)
1 x (0,2 - 1,5) mm²

Bemessungswerte

Leistgsaufnahme
Max. 0,36 W
Bemessungsisolationsspan. (Ui)
250 V
Bemessungsbetriebsstrom (Ie) - min
8 mA
Bemessungsbetriebsstrom (Ie) - max
15 mA
Bemessungsbetriebsspannung (Ue) bei AC - max
0 V
Bemessungsbetriebsspannung (Ue) bei AC - min
0 V
Bemessungsbetriebsspannung (Ue) bei DC - max
24 V
Bemessungsbetriebsspannung (Ue) bei DC - min
24 V

Kommunikation

Anbindung an SmartWire-DT
Nein
Anschlussart
Frontbefestigung

ETIM for 180800 Niederspannungsschaltgeräte (EC000204)
Merkmal Wert
Trafo integriert (EF001358) Nein
Mit integriertem Vorwiderstand (EF001399) Nein
Mit Leuchtmittel (EF005905) Ja
Mit integrierter Diode (EF001400) Ja
Fassung (EF000048) ohne
Bemessungsbetriebsspannung Ue bei AC 50 Hz (EF007029) 0 V
Bemessungsbetriebsspannung Ue bei AC 60 Hz (EF007030) 0 V
Bemessungsbetriebsspannung Ue bei DC (EF007031) 24 V
Spannungsart zur Betätigung (EF008242) DC
Leuchtmittel (EF002423) LED
Anschlussart Hilfsstromkreis (EF006820) Federzuganschluss
Farbe des Leuchtmittels (EF001402) mehrfarbig
Befestigungsart (EF002442) Frontbefestigung

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-FLED-RGB Y7-180800 180800 EN_289241.pdf 3 Mbytes M22-FLED-RGB Y7-180800 180800 EN_289241.pdf
