> EATON - MOELLER>Hilfskontroll- und Signalelemente >M22-FLED-B 180796 ELECTRIC LED-Element, Flat Rear, blau, Frontbefestigung
Vorheriges Produkt Nächstes Produkt

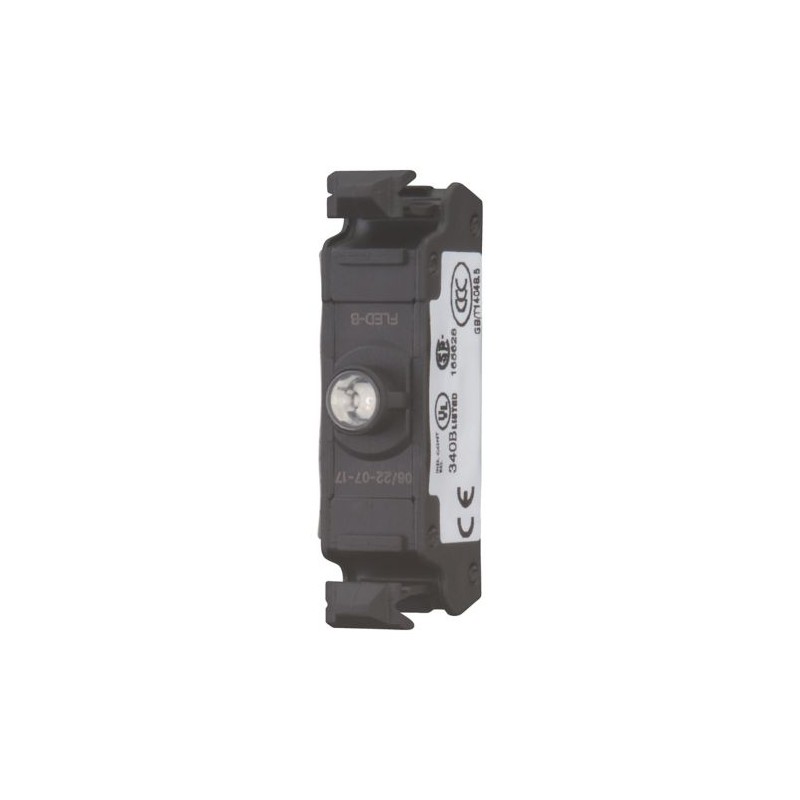

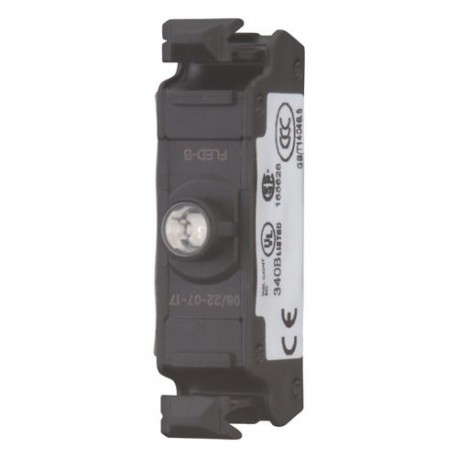

M22-FLED-B 180796 EATON ELECTRIC LED-Element, Flat Rear, blau, Frontbefestigung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-FLED-B 180796 EATON ELECTRIC LED-Element, Flat Rear, blau, Frontbefestigung

M22-FLED-B

180796

EATON-MOELLER

20

LED-Element, Flat Rear, blau, Frontbefestigung

Mehr Infos


Niederspannungsschaltgeräte > Lampenfassungsblock für Befehls- und Meldegeräte

Hilfskontroll- und Signalelemente

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $157.31
Stückpreis: $7.87

Menge Preis
20+$7.87
40+$7.41
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


LED-Element, Flat Rear, blau, Frontbefestigung
LED-Element, Befestigung: Frontbefestigung, Anschlusstechnik: Cage Clamp, Beschreibung: Cage Clamp ist ein eingetragenes Warenzeichen der Wago Kontakttechnik GmbH, Minden, Bemessungsbetriebsspannung: Ue= 12 - 30 V AC/DC, 50/60 Hz (Standard 24 V AC/DC) V, Bemessungsbetriebsstrom: Ie= 5 - 15 mA, Leistungsaufnahme: Pmax.= 0.26 W, bei 24 V, Schutzart: IP20, Anbindung an SmartWire-DT: nein, Normen und Bestimmungen: IEC 60947-5-1

Lieferprogramm

Grundfunktion Zubehör
LED-Elemente
Beschreibung
Cage Clamp ist ein eingetragenes Warenzeichen der Wago Kontakttechnik GmbH, Minden
Anschlusstechnik
Cage Clamp, Push-in
Befestigung
Frontbefestigung
Bemessungsbetriebsspannung [Ue]
12 - 30 V AC/DC, 50/60 Hz (Standard 24 V AC/DC) V
Bemessungsbetriebsstrom [Ie]
5 - 15 mA
Leistungsaufnahme [Pmax.]
max. 0.26 W
Lebensdauer EN 60064 beita= +25 °C [tmittel(AC)]
100000 h
Schutzart
IP20
bei 24 V
Farbe
blau
Anbindung an SmartWire-DT
nein
Anschlusstechnik
Cage Clamp, Push-in
Hinweise

Bei Leuchtmeldern, Leuchtdrucktasten und Leuchtwahltasten gilt:

M22…-R nur in Kombination mit M22-FLED…-R

M22…-G nur in Kombination mit M22-FLED…-G

M22…-W nur in Kombination mit M22-FLED…-W

M22…-Y nur in Kombination mit M22-FLED…-W

M22…-B in Kombination mit M22-FLED…-W oder M22-FLED…-B

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC 60947-5-1
Schutzart
IP20
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Trockene Wärme nach IEC 60068-2-2
Umgebungstemperaturoffen
-25 - +70 °C
UmgebungstemperaturLagerung
- 40 - + 85 °C
Einbaulage
Nach Bedarf
Schockfestigkeit nach IEC 60068-2-27
Schockdauer 11 ms, halbsinus
> 50 g
Anschlussquerschnitteeindrähtig
1 x 1 (0,2 - 1,5)
1 x 1 (075 - 1,5) Stecken ohne Werkzeug möglich mm2
Anschlussquerschnittemehrdrähtig
1 x 1 (0,2 - 1,5) mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
1 x 1 (0,25 - 1)
Crimpzange WAGO Variocrimp 4 benutzen; andere auf Anfrage mm2
Anschlussquerschnitteein- oder mehrdrähtig
20 AWG
Strombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V AC
Bemessungsisolationsspannung [Ui]
250 V
Überspannungskategorie/Verschmutzungsgrad
III/3

Innenraum und geschützte Außenaufstellung

Daten für Bauartnachweis nach IEC/EN 61439

Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Lampenfassungsblock für Befehls- und Meldegeräte (EC000204)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Befehls- und Meldegerät / Lampenfassungsblock für Befehls- und Meldegeräte (ecl@ss13-27-37-12-09 [AKF027019])
Trafo integriert
nein
Mit integriertem Vorwiderstand
nein
Mit Leuchtmittel
ja
Mit integrierter Diode
ja
Fassung
ohne
Bemessungsbetriebsspannung Ue bei AC 50 Hz
12 - 30 V
Bemessungsbetriebsspannung Ue bei AC 60 Hz
12 - 30 V
Bemessungsbetriebsspannung Ue bei DC
12 - 30 V
Spannungsart zur Betätigung
AC/DC
Leuchtmittel
LED
Anschlussart Hilfsstromkreis
Federzuganschluss
Farbe des Leuchtmittels
blau
Befestigungsart
Frontbefestigung

Approbationen

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type: -

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
M22-FLED-B M22-FLED-B 180796 DE_180796.pdf 112 Kbytes M22-FLED-B M22-FLED-B 180796 DE_180796.pdf
