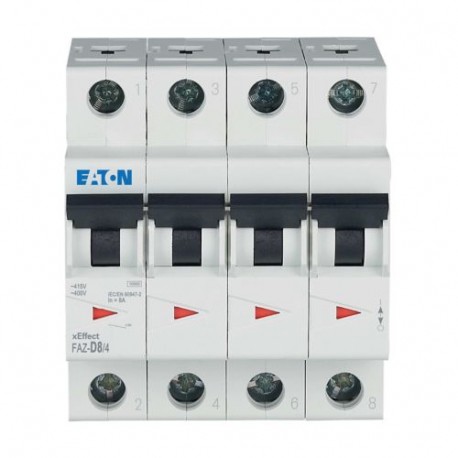

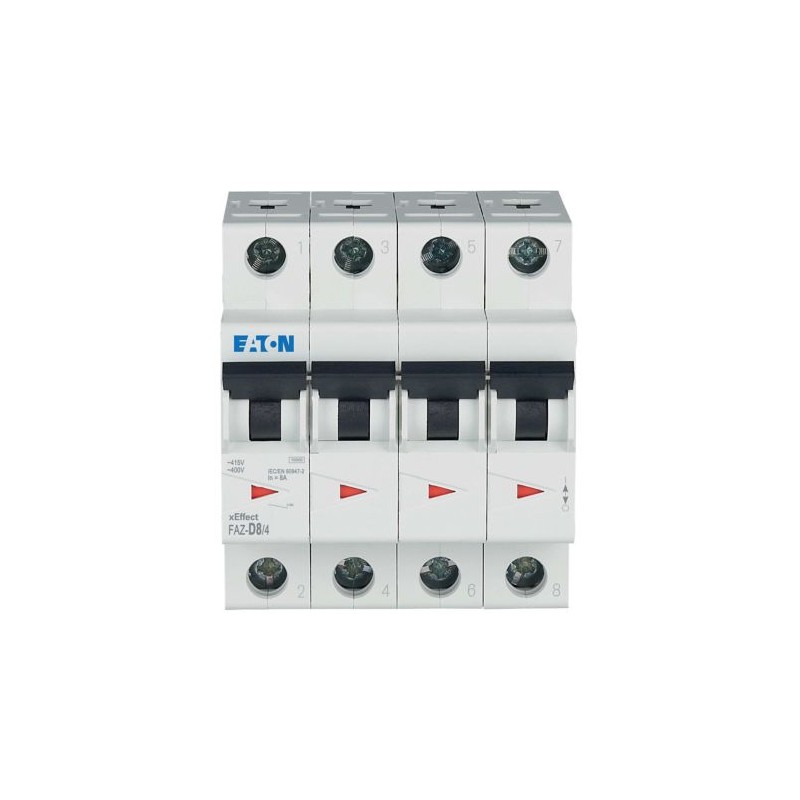

FAZ-D8/4 279079 Y7-279079 EATON ELECTRIC MCB, 4P, Kurve D, 8A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-D8/4 279079 Y7-279079 EATON ELECTRIC MCB, 4P, Kurve D, 8A

FAZ-D8/4

279079

Y7-279079

EATON-MOELLER

MCB, 4P, Kurve D, 8A

FAZ-D8/4

Eaton Moeller series xEffect - FAZ MCB FAZ, 4-polig, Auslösecharakteristik: D, Bemessungsstrom Ein: 8 A

Leitungsschutzschalter, FAZ, 4-polig, Auslösecharakteristik: D, Bemessungsstrom Eingang: 8 A, Schaltgeräte für industrielle und fortgeschrittene gewerbliche Anwendungen

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $202.54
Stückpreis: $202.54
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - FAZ MCB
Katalognummer
279079
Produkt Länge/Tiefe
80 mm
Produkthöhe
75.5 mm
Produktbreite
72 mm
Produktgewicht
0.444 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 60947-2
IEC/EN 60898
EN45545-2
IEC 61373
EAN
4015082790790
Modellcode
FAZ-D8/4

Produktspezifikationen

Typ
Anwendung
  • Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
  • xEffect – Schaltanlagen für industrielle und erweiterte kommerzielle Anwendungen
Stromstärkewert
8 A
Betriebsspannung
240 V AC / 415 V AC
Merkmale
Gleichzeitige Schaltung N-neutral
Zusatzeinrichtungen möglich
Rahmen
45 mm
Verschmutzungsgrad
2
Benutzt mit
FAZ
Leitungsschutzschalter
Montagemethode
Hutschiene IEC/EN 60715
Schutzart
IP40 (wenn montiert)
IP20
Verlustleistung des Betriebsmittels, stromabhängig
5,3 W
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Zulässige Vorsicherung – max
125 A gL/gG
Materialstär. Sammelschie.
0,8 mm - 2 mm
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Anschlussklemmen (oben und unten)
Maul- und Liftklemmen
Auslösecharakteristik
D
Umgebungsbetriebstemperatur – max
75 °C
Umgebungsbetriebstemperatur – min
-25 °C
Einbautiefe
70.5 mm
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Energiebegrenzungsklasse
3
Gehäusebreite
80 mm
Bemessungsfrequenz - max.
60 Hz
Bemessungsfrequenz - min
50 Hz
Energie-Einspeiserichtung
beliebig
Breite in Anzahl der modularen Abstände
4
Nennspannung bei DC
60 V DC (pro Pol)
Spannungsart
Wechselstrom
Einbaulage
beliebig
Überspannungskategorie
III
Anzahl der Pole
4-polig
Lebensdauer, elektrisch
10.000 Schaltvorgänge
Auslösecharakteristik
D
Einbaubreite
17.5 mm
Selektivitätsklasse
3
Einbaubreite je Pol
17.5 mm
Polzahl (geschützt)
4
Anzahl der Pole (insgesamt)
4
Betriebsschaltvermögen
7.5 kA
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
8 A
Bemessungsbetriebsspannung (Ue) - max
400 V
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
10 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
10 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
15 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
15 kA
Bemessungsschaltvermögen (IEC/EN 60947-2)
15 kA
Anschlusskapazität (Steuerkabel)
25 mm² (1x)
Anschlusskapazität der Schraubklemmen für das Hauptkabel
10 mm² (2x)
Verlustleistung
4.1 W

ETIM for 279079 Schutzschaltgeräte, Sicherungen (EC000042)
Merkmal Wert
Einbautiefe (EF000218) 70.5 mm
Auslösecharakteristik (EF000889) D
Polzahl (gesamt) (EF008618) 4
Anzahl der abgesicherten Pole (EF005548) 4
Bemessungsstrom (EF000227) 8 A
Bemessungsspannung (EF000228) 400 V
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) 10 kA
Spannungsart (EF000187) AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) 15 kA
Frequenz (EF000416) 50 Hz
Verlustleistung (EF005387) 4.1 W
Energiebegrenzungsklasse (EF002568) 3
Unterputzmontage (EF007517) Nein
Mitschaltender Neutralleiter (EF005997) Ja
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Zusatzeinrichtungen möglich (EF008148) Ja
Breite in Teilungseinheiten (EF002950) 4
Schutzart (IP) (EF005474) IP20
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1 mm²
Explosionsgeschützt (EF004663) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-D8/4 Y7-279079 279079 EN_243133.pdf 551 Kbytes FAZ-D8/4 Y7-279079 279079 EN_243133.pdf
