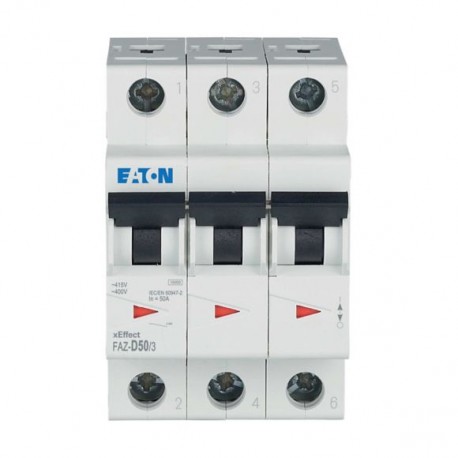

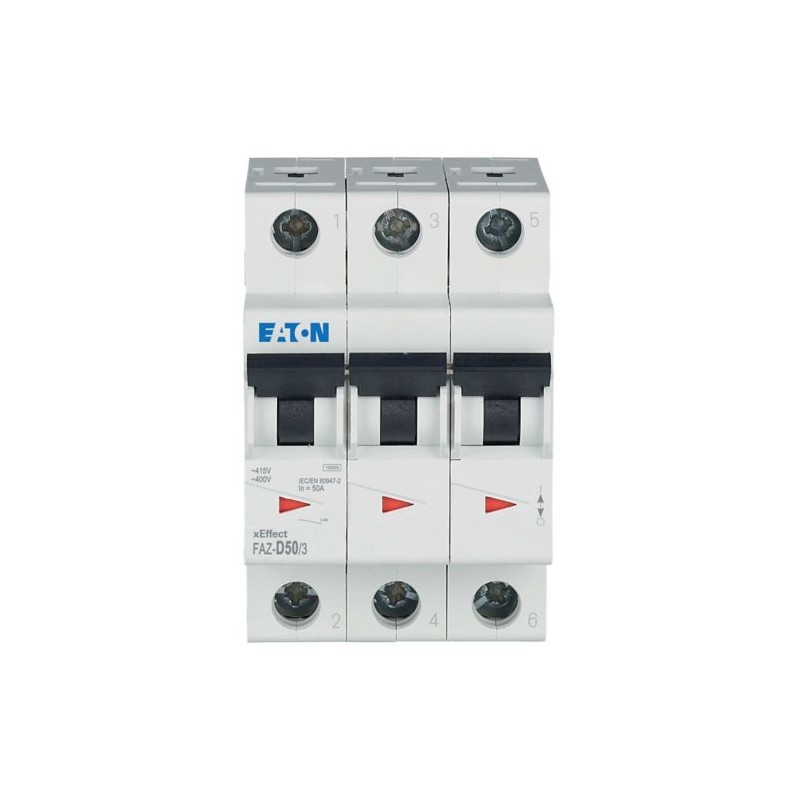

FAZ-D50/3 115374 Y7-115374 EATON ELECTRIC LS-Schalter, 50A, 3p, D-Char Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-D50/3 115374 Y7-115374 EATON ELECTRIC LS-Schalter, 50A, 3p, D-Char

FAZ-D50/3

115374

Y7-115374

EATON-MOELLER

LS-Schalter, 50A, 3p, D-Char

FAZ-D50/3

Eaton Moeller series xEffect - FAZ MCB Leitungsschutzschalter (MCB), 50 A, 3p, Charakteristik: D

Hochwertiger Leitungsschutzschalter für Industrie und Wohnbereich, Kontaktstellungsanzeige rot - grün, Führung für sicheren Klemmenanschluss, tristabile Schieberrastung - ermöglicht die Entnahme aus bestehendem Sammelschienensystem, umfangreiches Zubehör für den nachträglichen Einbau, Bemessungsströme bis 63 A, Auslösecharakteristik B, C, D

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $249.95
Stückpreis: $249.95
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - FAZ MCB
Katalognummer
115374
Produkt Länge/Tiefe
80 mm
Produkthöhe
75.5 mm
Produktbreite
54 mm
Produktgewicht
0.367 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 60898
IEC/EN 60947-2
EN45545-2
IEC 61373
EAN
4015081147748
Modellcode
FAZ-D50/3

Produktspezifikationen

Typ
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ab 70 °C führt eine Erhöhung um 1 °C zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Anwendung
  • Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
  • xEffect – Schaltanlagen für industrielle und erweiterte kommerzielle Anwendungen
Stromstärkewert
50 A
Betriebsspannung
240 V AC / 415 V AC
Merkmale
Zusatzeinrichtungen möglich
Verschmutzungsgrad
2
Benutzt mit
FAZ
Leitungsschutzschalter
Schutzart
IP20
Verlustleistung des Betriebsmittels, stromabhängig
14,6 W
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Auslösecharakteristik
D
Umgebungsbetriebstemperatur – max
75 °C
Umgebungsbetriebstemperatur – min
-25 °C
Einbautiefe
70.5 mm
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Energiebegrenzungsklasse
3
Bemessungsfrequenz - max.
60 Hz
Bemessungsfrequenz - min
50 Hz
Verlustleistungsabgabevermögen
0 W
Verlustleistung pro Pol, stromabhängig
0 W
Breite in Anzahl der modularen Abstände
3
Spannungsart
Wechselstrom
Überspannungskategorie
III
Anzahl der Pole
3-polig
Auslösecharakteristik
D
Polzahl (geschützt)
3
Anzahl der Pole (insgesamt)
3
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
50 A
Bemessungsbetriebsspannung (Ue) - max
400 V
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
10 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
10 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
10 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
10 kA
Bemessungsschaltvermögen (IEC/EN 60947-2)
10 kA
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistung
14.8 W

ETIM for 115374 Schutzschaltgeräte, Sicherungen (EC000042)
Merkmal Wert
Einbautiefe (EF000218) 70.5 mm
Auslösecharakteristik (EF000889) D
Polzahl (gesamt) (EF008618) 3
Anzahl der abgesicherten Pole (EF005548) 3
Bemessungsstrom (EF000227) 50 A
Bemessungsspannung (EF000228) 400 V
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) 10 kA
Spannungsart (EF000187) AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) 10 kA
Frequenz (EF000416) 50 Hz
Verlustleistung (EF005387) 14.8 W
Energiebegrenzungsklasse (EF002568) 3
Unterputzmontage (EF007517) Nein
Mitschaltender Neutralleiter (EF005997) Nein
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Zusatzeinrichtungen möglich (EF008148) Ja
Breite in Teilungseinheiten (EF002950) 3
Schutzart (IP) (EF005474) IP20
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1 mm²
Explosionsgeschützt (EF004663) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-D50/3 Y7-115374 115374 EN_243133.pdf 551 Kbytes FAZ-D50/3 Y7-115374 115374 EN_243133.pdf
