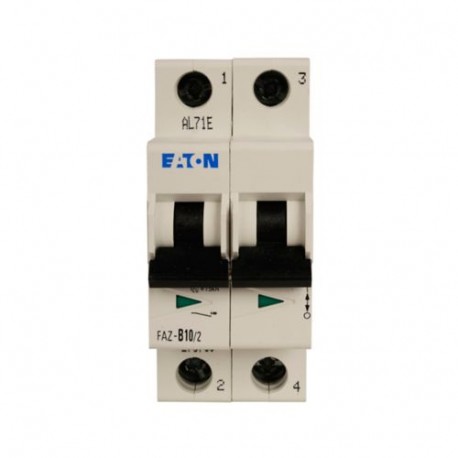

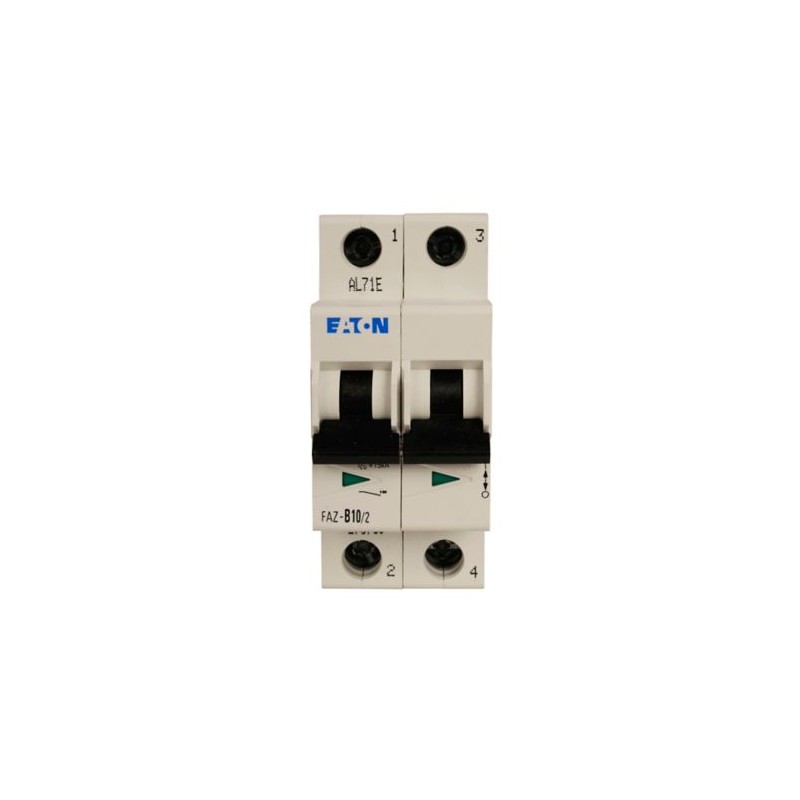

FAZ-C2/2-DC 279134 Y7-279134 EATON ELECTRIC LS-Schalter, 2A, 2p, C-Char, DC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-C2/2-DC 279134 Y7-279134 EATON ELECTRIC LS-Schalter, 2A, 2p, C-Char, DC

FAZ-C2/2-DC

279134

Y7-279134

EATON-MOELLER

LS-Schalter, 2A, 2p, C-Char, DC

FAZ-C2/2-DC

Eaton Moeller series xEffect – FAZ-DC LS-Schalter. FAZ-DC, 2-polig, Auslösecharakteristik: C, Bemessungsstrom Ein: 2 A, Schaltgeräte für DC-Anwendungen

Leitungsschutzschalter (MCB), FAZ-DC, 2-polig, Auslösecharakteristik: C, Bemessungsstrom In: 2 A, Schaltgeräte für DC-Anwendungen

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $189.52
Stückpreis: $189.52
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - FAZ-DC MCB
Katalognummer
279134
Produkt Länge/Tiefe
80 mm
Produkthöhe
75.5 mm
Produktbreite
36 mm
Produktgewicht
0.226 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
CSA Std. C22.2 No. 235
UL 1077
IEC/EN 60947-2
EN45545-2
IEC 61373
Kataloghinweise
Für mittlere Einschaltströme positioniert, um Schutz für kleine Transformatoren und Pilotgeräte zu bieten.
EAN
4015082791346
Modellcode
FAZ-C2/2-DC

Lieferprogramm

Anwendung
Schaltgeräte für DC-Anwendungen
Anzahl der Pole
2-polig
Anzahl der Pole (insgesamt)
2
Polzahl (geschützt)
2
Auslösecharakteristik
C
Auslösecharakteristik
C
Stromstärkewert
2 A
Typ

Technische Daten - elektrisch

Spannungsart
Gleichstrom
Nennspannung bei DC
250 V DC (pro Pol)
Bemessungsbetriebsspannung (Ue) - max
250 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max.
60 Hz
Bemessungsschaltvermögen (IEC/EN 60947-2)
10 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
0 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
0 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
10 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
10 kA
Zulässige Vorsicherung – max
100 A gL/gG
Selektivitätsklasse
3
Überspannungskategorie
III
Verschmutzungsgrad
2
Lebensdauer, elektrisch
10.000 Schaltvorgänge
Energie-Einspeiserichtung
Polaritätsabhängig

Technische Daten - mechanisch

Rahmen
45 mm
Gehäusebreite
80 mm
Breite in Anzahl der modularen Abstände
2
Einbautiefe
70.5 mm
Einbaubreite je Pol
17.5 mm
Einbaubreite
17.5 mm
Montagemethode
Hutschiene IEC/EN 60715
Einbaulage
beliebig
Schutzart
IP40 (wenn montiert)
IP20
Anschlussklemmen (oben und unten)
Maul- und Liftklemmen
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²
Anschlusskapazität der Schraubklemmen für das Hauptkabel
10 mm² (2x)
Anschlusskapazität (Steuerkabel)
25 mm² (1x)
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Materialstär. Sammelschie.
0,8 mm - 2 mm

Bauartnachweis nach IEC/EN 61439 - Technische Daten

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
2 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
2,8 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
75 °C

Zusätzliche Informationen

Energiebegrenzungsklasse
3
Merkmale
Zusatzeinrichtungen möglich
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Benutzt mit
FAZ-DC
Leitungsschutzschalter

ETIM for 279134 Schutzschaltgeräte, Sicherungen (EC000042)
Merkmal Wert
Einbautiefe (EF000218) 70.5 mm
Auslösecharakteristik (EF000889) C
Polzahl (gesamt) (EF008618) 2
Anzahl der abgesicherten Pole (EF005548) 2
Bemessungsstrom (EF000227) 2 A
Bemessungsspannung (EF000228) 250 V
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) 0 kA
Spannungsart (EF000187) DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) 0 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) 10 kA
Frequenz (EF000416) 50 Hz
Verlustleistung (EF005387) 2.8 W
Energiebegrenzungsklasse (EF002568) 3
Unterputzmontage (EF007517) Nein
Mitschaltender Neutralleiter (EF005997) Nein
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Zusatzeinrichtungen möglich (EF008148) Ja
Breite in Teilungseinheiten (EF002950) 2
Schutzart (IP) (EF005474) IP20
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1 mm²
Explosionsgeschützt (EF004663) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-C2/2-DC Y7-279134 279134 EN_243133.pdf 551 Kbytes FAZ-C2/2-DC Y7-279134 279134 EN_243133.pdf
