> >>PLSM-B25/3-MW 242450 0001609125 ELECTRIC LS-Schalter, 25A, 3p, B-Char
Vorheriges Produkt Nächstes Produkt

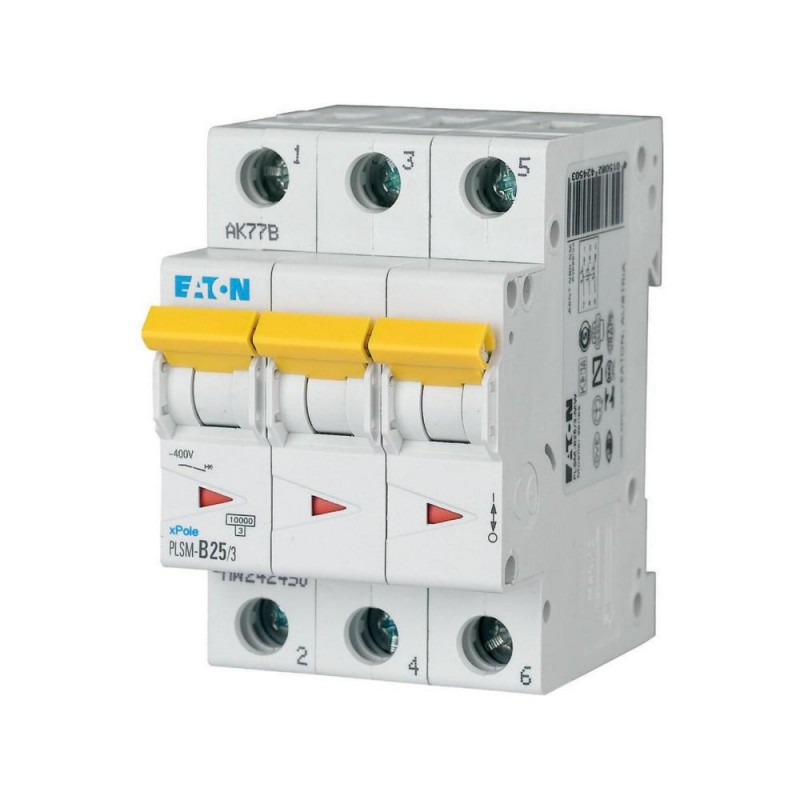

PLSM-B25/3-MW 242450 0001609125 EATON ELECTRIC LS-Schalter, 25A, 3p, B-Char Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLSM-B25/3-MW 242450 0001609125 EATON ELECTRIC LS-Schalter, 25A, 3p, B-Char

PLSM-B25/3-MW

242450

0001609125

EATON-MOELLER

LS-Schalter, 25A, 3p, B-Char

PLSM-B25/3-MW

Eaton Moeller series xPole - PLS6/M MCB. PLSM, 3-polig, Auslösecharakteristik: B, Bemessungsstrom Ein: 25 A, Bemessungsschaltvermögen IEC/EN 60898-1: 10 kA

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $113.80
Stückpreis: $113.80

Menge Preis
1+$113.80
2+$99.69
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xPole - PLS6/M MCB
Katalognummer
242450
Produkt Länge/Tiefe
80 mm
Produkthöhe
75 mm
Produktbreite
52.5 mm
Produktgewicht
0.353 kg
Einhaltung(en)
RoHS conform
EAN
4015082424503
Modellcode
PLSM-B25/3-MW

Produktspezifikationen

Typ
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Anwendung
  • Schaltgeräte für Anwendungen im Wohnungsbereich und kommerzielle Anwendungen
  • xPole - Schaltgeräte für Wohn- und Zweckbau
Stromstärkewert
25 A
Merkmale
Zusatzeinrichtungen möglich
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
2
Benutzt mit
Leitungsschutzschalter
PLSM
Schutzart
IP20
Verlustleistung des Betriebsmittels, stromabhängig
9,4 W
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Auslösecharakteristik
B
Umgebungsbetriebstemperatur – max
75 °C
Umgebungsbetriebstemperatur – min
-25 °C
Einbautiefe
70.5 mm
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Energiebegrenzungsklasse
3
Bemessungsfrequenz - max.
60 Hz
Bemessungsfrequenz - min
50 Hz
Verlustleistungsabgabevermögen
0 W
Verlustleistung pro Pol, stromabhängig
0 W
Breite in Anzahl der modularen Abstände
3
Spannungsart
Wechselstrom
Überspannungskategorie
III
Anzahl der Pole
3-polig
Auslösecharakteristik
B
Polzahl (geschützt)
3
Anzahl der Pole (insgesamt)
3
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
25 A
Bemessungsbetriebsspannung (Ue) - max
400 V
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
10 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
10 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
0 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
0 kA
Bemessungsschaltvermögen (IEC/EN 60898-1)
10 kA
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistung
8.8 W

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PLSM-B25/3-MW 0001609125 242450 EN_243133.pdf 551 Kbytes PLSM-B25/3-MW 0001609125 242450 EN_243133.pdf
