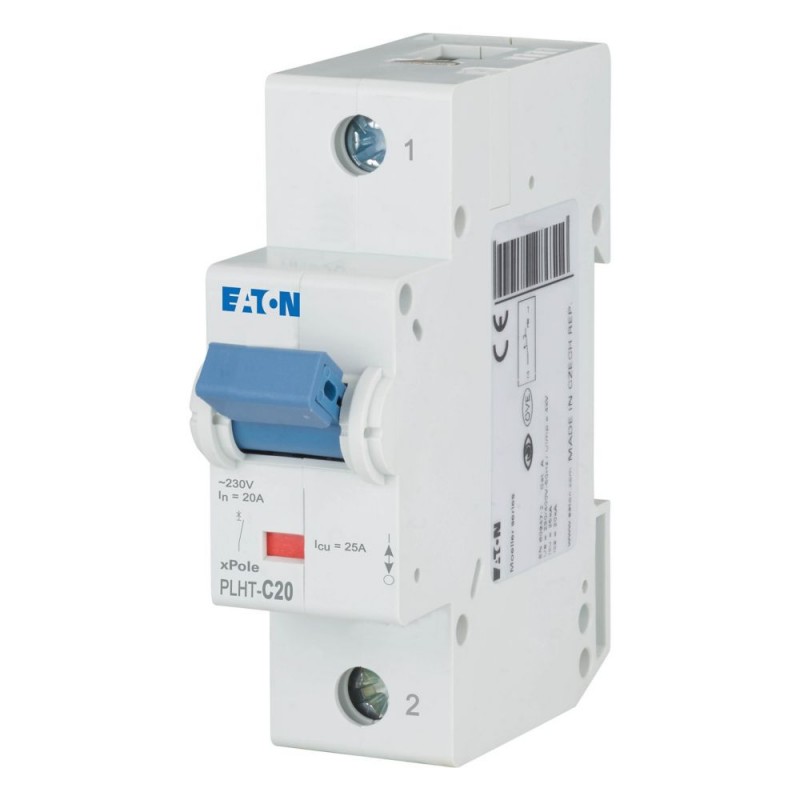

PLHT-C20 247981 0001609500 EATON ELECTRIC LS-Schalter, 20A, 1P, C-Char Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLHT-C20 247981 0001609500 EATON ELECTRIC LS-Schalter, 20A, 1P, C-Char

PLHT-C20

247981

0001609500

EATON-MOELLER

LS-Schalter, 20A, 1P, C-Char

PLHT-C20

Leitungsschutzschalter PLHT, 1-polig, Auslösecharakteristik: C, Nennstrom Eingang: 20 A, Bemessungsschaltvermögen nach IEC/EN 60947-2, Schaltgeräte für industrielle und fortgeschrittene gewerbliche Anwendungen

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet.

Gehen Sie zum alternativen Produkt: AZ-C20 211769

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


LS-Schalter, 20A, 1p, C-Char
Leitungsschutzschalter PLHT, 1-polig, Auslösecharakteristik: C, Bemessungsstrom In: 20 A, Bemessungsschaltvermögen nach IEC/EN 60947-2, Schaltgeräte für Industrieanwendungen und gehobener Zweckbau

Lieferprogramm

Grundfunktion
Leitungsschutzschalter
Anzahl der Pole
1 Pol
Auslösecharakteristik
C
Anwendung
Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
Bemessungsstrom [In]
20 A
Bemessungsschaltvermögen nach IEC/EN 60947-2 [Icu]
25 kA
Sortiment
PLHT

Technische Daten

Elektrisch
Bemessungsschaltvermögen nach IEC/EN 60947-2 [Icu]
25 kA

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
20 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
2.7 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
linear, je +1 °C, führt zu einer Abnahme um 0,35 % der Strombelastbarkeit
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 8.0

Schutzschaltgeräte, Sicherungen (EG000020) / Leitungsschutzschalter (EC000042)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Leitungsschutzeinrichtung / Leitungsschutzschalter ([email protected] [AAB905014])
Einbautiefe
75 mm
Auslösecharakteristik
C
Polzahl (gesamt)
1
Anzahl der abgesicherten Pole
1
Bemessungsstrom
20 A
Bemessungsspannung
230 V
Bemessungsisolationsspannung Ui
440 V
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
0 kA
Spannungsart
AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
0 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
25 kA
Frequenz
50 - 60 Hz
Energiebegrenzungsklasse
3
Unterputzmontage
nein
Mitschaltender Neutralleiter
nein
Überspannungskategorie
3
Verschmutzungsgrad
2
Zusatzeinrichtungen möglich
ja
Breite in Teilungseinheiten
1.5
Schutzart (IP)
IP20
Umgebungstemperatur während des Betriebs
-25 - 55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig
2.5 - 50 mm²
Anschließbarer Leiterquerschnitt eindrähtig
2.5 - 50 mm²
Explosionsgeschützt
nein

ETIM for 247981 Schutzschaltgeräte, Sicherungen (EC000042)
Merkmal Wert
Einbautiefe (EF000218) 75 mm
Auslösecharakteristik (EF000889) C
Polzahl (gesamt) (EF008618) 1
Anzahl der abgesicherten Pole (EF005548) 1
Bemessungsstrom (EF000227) 20 A
Bemessungsspannung (EF000228) 230 V
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) 0 kA
Spannungsart (EF000187) AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) 0 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) 25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) 25 kA
Frequenz (EF000416) 50 Hz
Energiebegrenzungsklasse (EF002568) 3
Unterputzmontage (EF007517) Nein
Mitschaltender Neutralleiter (EF005997) Nein
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Zusatzeinrichtungen möglich (EF008148) Ja
Breite in Teilungseinheiten (EF002950) 1.5
Schutzart (IP) (EF005474) IP20
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 2.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 2.5 mm²
Explosionsgeschützt (EF004663) Nein
