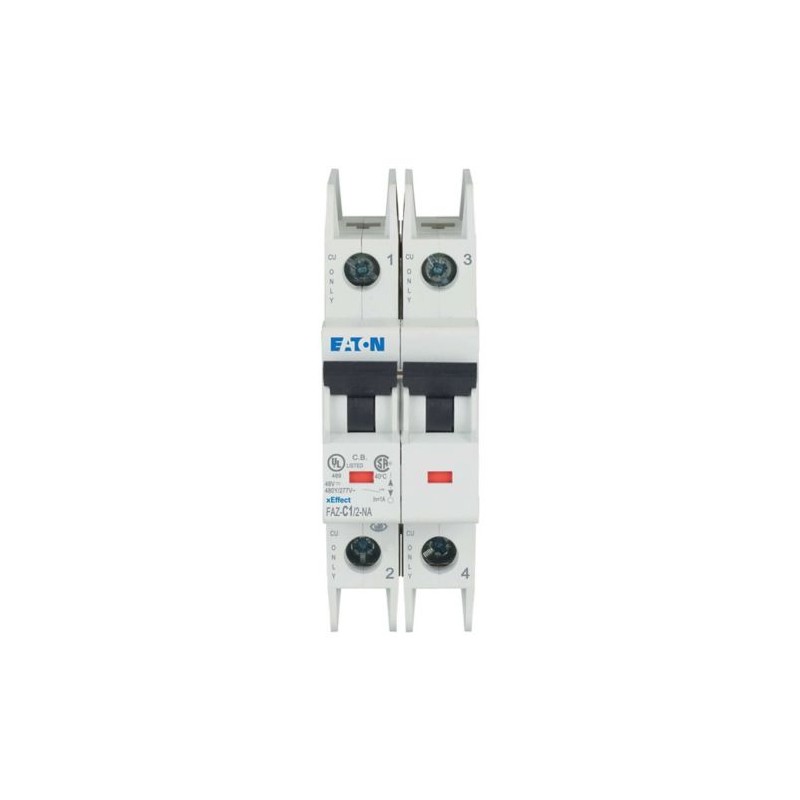

FAZ-C1/2-NA 102158 EATON ELECTRIC LS-Schalter, 1A, 2P, C-Char Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-C1/2-NA 102158 EATON ELECTRIC LS-Schalter, 1A, 2P, C-Char

FAZ-C1/2-NA

102158

EATON-MOELLER

LS-Schalter, 1A, 2P, C-Char

FAZ-C1/2-NA

Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB. FAZ-NA, 2-polig, Auslösecharakteristik: C, Bemessungsstrom Ein: 1 A, Schaltgeräte für Export nach Nordamerika (UL-gelistet)

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $145.68
Stückpreis: $145.68

Menge Preis
1+$145.68
2+$132.60
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB
Katalognummer
102158
Produkt Länge/Tiefe
105 mm
Produkthöhe
75.5 mm
Produktbreite
35.4 mm
Produktgewicht
0.244 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
CSA (File No. 204453)
CSA (Class No. 1432-01)
IEC/EN 60947-2
UL 489, CSA C22.2 No. 5
UL (Category Control Number DIVQ)
North America (UL listed, CSA certified)
CE marking
IEC 60947-2
UL 489
Specially designed for North America, suitable as BCPD
CSA-C22.2 No. 5-09
UL (File No. E235139)
EN45545-2
IEC 61373
EAN
4015081020348
Modellcode
FAZ-C1/2-NA

Lieferprogramm

Anwendung
Anzahl der Pole
2-polig
Anzahl der Pole (insgesamt)
2
Polzahl (geschützt)
2
Auslösecharakteristik
C
Auslösecharakteristik
C
Stromstärkewert
1 A
Typ
  • FAZ-NA
  • Leitungsschutzschalter

Technische Daten - elektrisch

Spannungsart
Wechselstrom
Betriebsspannung
277 V AC / 480 V AC
Nennspannung bei DC
60 VDC
Nennspannung (IEC/EN 60947-2)
440 V
Nennspannung (UL)
480Y/277 V
Bemessungsbetriebsspannung (Ue) - max
415 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max.
60 Hz
Bemessungsschaltvermögen (IEC/EN 60947-2)
15 kA
Ausschaltvermögen
10 kA (UL489)
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
0 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
0 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
15 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
15 kA
Selektivitätsklasse
3
Überspannungskategorie
III
Verschmutzungsgrad
2
Lebensdauer, elektrisch
20.000 Schaltvorgänge
Energie-Einspeiserichtung
beliebig

Technische Daten - mechanisch

Rahmen
45 mm
Gehäusebreite
105 mm
Breite in Anzahl der modularen Abstände
2
Einbautiefe
70.5 mm
Einbaubreite je Pol
17,7 mm
Einbaubreite
17,7 mm
Einbaulage
beliebig
Montagemethode
Hutschiene IEC/EN 60715
Schutzart
IP40 (wenn montiert)
IP20
UL/CSA-Typ: -
IP20 (IEC)
Anschlussklemmen (oben und unten)
Maul- und Liftklemmen
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Anzugsdrehmoment
Max. 2,4 Nm
UL: 4 Nm (36 lb-in) für AWG 6
UL: 2,4 Nm (21 lb-in) für AWG 18 – AWG 12
UL: 2,8 Nm (25 lb-in) für AWG 10 – AWG 8

Technische Daten für den Bauartnachweis nach IEC/EN

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
1 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
2,2 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
75 °C

Bauartnachweis gemäß IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

Zusätzliche Informationen

Energiebegrenzungsklasse
3
Merkmale
Zusatzeinrichtungen möglich
Funktionen
Strombegrenzung-Leistungsschalter
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Benutzt mit
FAZ-NA
Leitungsschutzschalter

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
FAZ-C1/2-NA FAZ-C1/2-NA 102158 EN_190783.pdf 80 Kbytes FAZ-C1/2-NA FAZ-C1/2-NA 102158 EN_190783.pdf
