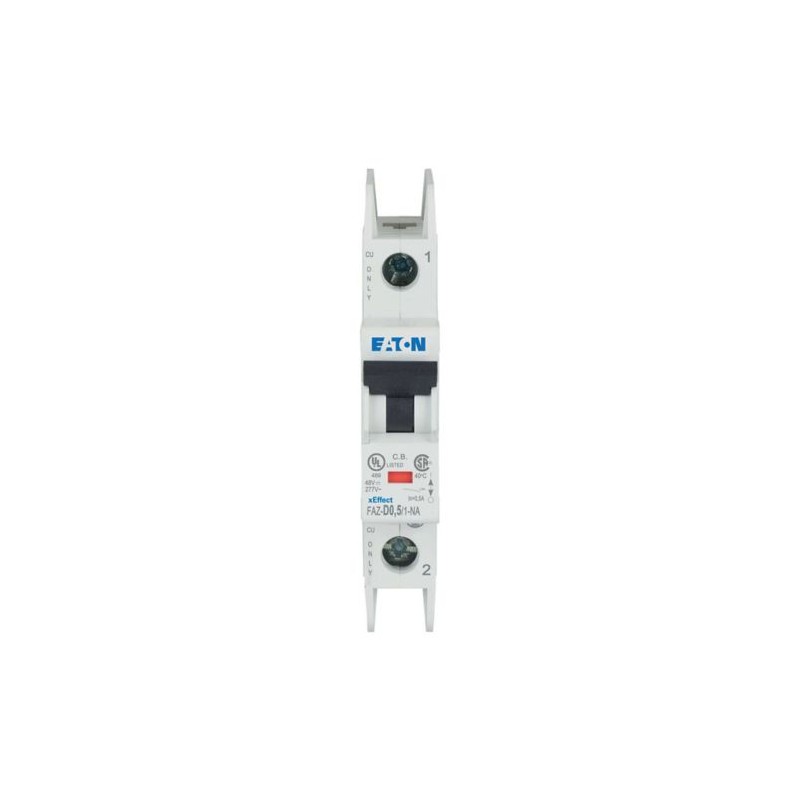

FAZ-D0,5/1-NA 102097 Y7-102097 EATON ELECTRIC LS-Schalter, 0,5A, 1p, D-Char Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-D0,5/1-NA 102097 Y7-102097 EATON ELECTRIC LS-Schalter, 0,5A, 1p, D-Char

FAZ-D0,5/1-NA

102097

Y7-102097

EATON-MOELLER

LS-Schalter, 0,5A, 1p, D-Char

FAZ-D0,5/1-NA

Eaton Moeller series xEffect – FAZ-NA, FAZ-RT LS-Schalter. FAZ-NA, 1-polig, Auslösecharakteristik: D, Bemessungsstrom Ein: 0.5 A, Schaltgeräte für Export nach Nordamerika (UL-gelistet)

Leitungsschutzschalter (MCB), FAZ-NA, 1-polig, Auslösecharakteristik: D, Bemessungsstrom In: 0,5 A, Schaltanlage für den Export nach Nordamerika (UL-gelistet)

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $128.40
Stückpreis: $128.40
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB
Katalognummer
102097
Produkt Länge/Tiefe
105 mm
Produkthöhe
75.5 mm
Produktbreite
17.7 mm
Produktgewicht
0.12 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
CE marking
North America (UL listed, CSA certified)
CSA (Class No. 1432-01)
UL (Category Control Number DIVQ)
CSA-C22.2 No. 5-09
UL 489
CSA (File No. 204453)
IEC/EN 60947-2
UL (File No. E235139)
Specially designed for North America, suitable as BCPD
IEC 60947-2
UL 489, CSA C22.2 No. 5
EN45545-2
IEC 61373
EAN
4015081019731
Modellcode
FAZ-D0,5/1-NA

Lieferprogramm

Anwendung
Anzahl der Pole
1-polig
Anzahl der Pole (insgesamt)
1
Polzahl (geschützt)
1
Auslösecharakteristik
D
Auslösecharakteristik
D
Stromstärkewert
0,5 A
Typ
  • FAZ-NA
  • Leitungsschutzschalter

Technische Daten - elektrisch

Spannungsart
Wechselstrom
Betriebsspannung
277 V AC / 480 V AC
Nennspannung bei DC
60 VDC
Nennspannung (IEC/EN 60947-2)
240 V AC / 415 V AC
Nennspannung (UL)
277 V
Bemessungsbetriebsspannung (Ue) - max
240 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max.
60 Hz
Bemessungsschaltvermögen (IEC/EN 60947-2)
15 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
0 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
0 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
15 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
15 kA
Selektivitätsklasse
3
Überspannungskategorie
III
Verschmutzungsgrad
2
Lebensdauer, elektrisch
20.000 Schaltvorgänge
Energie-Einspeiserichtung
beliebig

Technische Daten - mechanisch

Rahmen
45 mm
Gehäusebreite
105 mm
Breite in Anzahl der modularen Abstände
1
Einbautiefe
70.5 mm
Einbaubreite je Pol
17,7 mm
Einbaubreite
17,7 mm
Einbaulage
beliebig
Montagemethode
Hutschiene IEC/EN 60715
Schutzart
IP20 (IEC)
IP20
IP40 (wenn montiert)
UL/CSA-Typ: -
Anschlussklemmen (oben und unten)
Maul- und Liftklemmen
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Anzugsdrehmoment
Max. 2,4 Nm
UL: 4 Nm (36 lb-in) für AWG 6
UL: 2,8 Nm (25 lb-in) für AWG 10 – AWG 8
UL: 2,4 Nm (21 lb-in) für AWG 18 – AWG 12

Technische Daten für den Bauartnachweis nach IEC/EN

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0.5 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
0 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
75 °C

Zusätzliche Informationen

Energiebegrenzungsklasse
3
Merkmale
Zusatzeinrichtungen möglich
Funktionen
Strombegrenzung-Leistungsschalter
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ab 40 °C führt eine Erhöhung um 1 °C zu einer linearen Verringerung der Strombelastbarkeit um 0,5 %
Benutzt mit
FAZ-NA
Leitungsschutzschalter

ETIM for 102097 Schutzschaltgeräte, Sicherungen (EC000042)
Merkmal Wert
Einbautiefe (EF000218) 70.5 mm
Auslösecharakteristik (EF000889) D
Polzahl (gesamt) (EF008618) 1
Anzahl der abgesicherten Pole (EF005548) 1
Bemessungsstrom (EF000227) 0.5 A
Bemessungsspannung (EF000228) 240 V
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) 0 kA
Spannungsart (EF000187) AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) 0 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) 15 kA
Frequenz (EF000416) 50 Hz
Verlustleistung (EF005387) None W
Energiebegrenzungsklasse (EF002568) 3
Unterputzmontage (EF007517) false
Mitschaltender Neutralleiter (EF005997) false
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Zusatzeinrichtungen möglich (EF008148) true
Breite in Teilungseinheiten (EF002950) 1
Schutzart (IP) (EF005474) IP20
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1 mm²
Explosionsgeschützt (EF004663) false
