> EATON - MOELLER>Positionsschalter >LS-S20-CC 176892 ELECTRIC Position switches, 2N/O, rounded plunger, Cold Climate -40°C
Vorheriges Produkt Nächstes Produkt

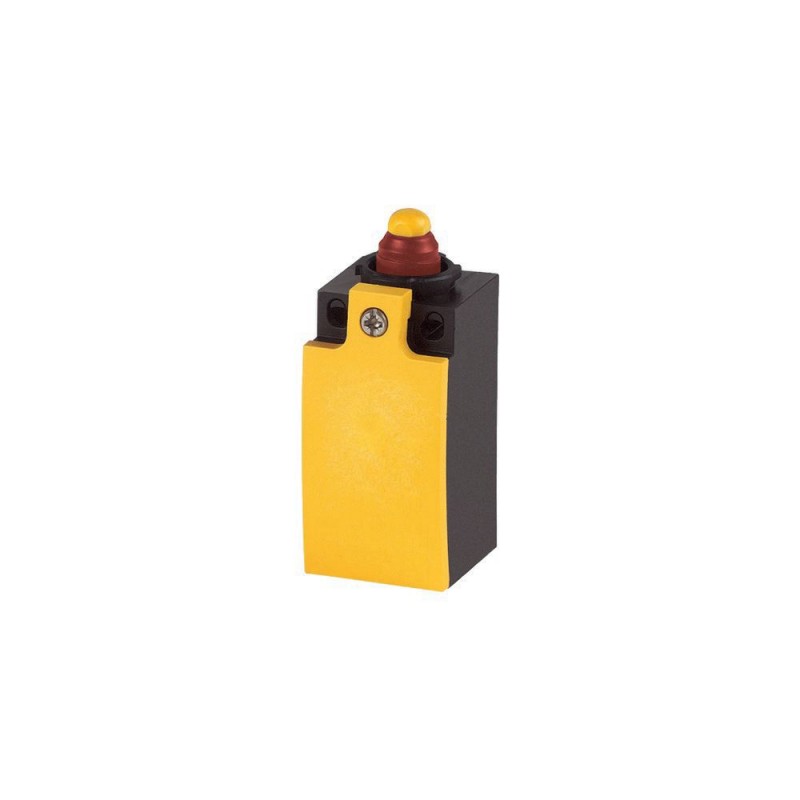

LS-S20-CC 176892 EATON ELECTRIC Position switches, 2N/O, rounded plunger, Cold Climate -40°C Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

LS-S20-CC 176892 EATON ELECTRIC Position switches, 2N/O, rounded plunger, Cold Climate -40°C

LS-S20-CC

176892

EATON-MOELLER

Position switches, 2N/O, rounded plunger, Cold Climate -40°C

LS-S20-CC

Eaton Moeller® series LS Trennschalter, Kuppenstößel, Grundgerät, erweiterbar, 2 S, Schraubklemme, Gelb, Kunststoff, -40 - +70 °C

Mehr Infos


Sensoren > Einzelpositionsschalter

Positionsschalter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $35.15
Stückpreis: $35.15

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series LS Position switch
Katalognummer
176892
Produkt Länge/Tiefe
76 mm
Produkthöhe
34 mm
Produktbreite
31 mm
Produktgewicht
0.051 kg
Zertifikat(e)
IEC/EN 60947
Kataloghinweise
Enthält eine Silikondichtung für eine höhere Beständigkeit gegen Ozon, Reinigungs- und Desinfektionsmittel.
EAN
4015081713349
Modellcode
LS-S20-CC

Merkmale und Funktionen

Elektrische Anschlussart
Kabeleinführung (metrisch)
Gehäusefarbe
Gelbe Abdeckung
Gehäusematerial
Plastik
Kunststoff
Merkmale
Erweiterbar
Schaltfunktionstyp
Schleichschaltglied

Allgemein

Anschlussart
Schraubanschlussklemme
Schutzart
IP65
NEMA sonsitge
Lebensdauer
8.000.000 mechanische Schaltspiele
Betriebsfrequenz
6000 Schaltvorgänge/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Kuppenstößel
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Wiederholgenauigkeit
0,15 mm (Kontakte/Schaltvermögen)
Typ

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
25 g, Schleichschaltglied, mechanisch, Halbsinusstoß 20 ms
Temperaturbeständigk.
100 °C, Berührungstemperatur der Anfahrrolle

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-40 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,5 - 1,5) mm²
Anschlusskapazität (fest)
1 x (0,5 - 2,5) mm²

Bemessungswerte

Bedingter Bemessungskurzschlussstrom (lq)
1 kA
Bemessungsisolationsspan. (Ui)
400 V
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 24V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
4 A
Bemessungsbetriebsstrom (le) bei DC-13, 110 V
0.6 A
Bemessungsbetriebsstrom (le) bei DC-13, 125 V
0.8 A
Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V
0.3 A
Bemess.betriebsstrom (le) bei DC-13, 24 V
3 A
Bemessungsdaten Kurzschlussschutz
Max. 6 A gG/gL, Sicherung, Kontakte
Netzfrequenz
Max. 400 Hz, Kontakte

Betätigungselement

Betätigungskraft Hubbeginn/-ende
1,0 N/8,0 N
Betätigungsmomente Drehantriebe
0.2 Nm
Stellgliedtyp
Stößel
Betriebsgeschwindigkeit
Max. 1/0,5 m/s (bei DIN-Nocken, mechanische Betätigung)
Bei Anfahrwinkel α = 0°/30°

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 10.000.000 Schaltspiele (statistisch ermittelt, bei 24 V DC/5 mA)
1 Ausfall pro 5.000.000 Schaltspiele (statistisch ermittelt, bei 5 V DC/1 mA:
Anzahl der Kontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
0
Anzahl der Kontakte (Schließer)
2

Arbeitssicherheit

Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.17 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
6 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
LS-S20-CC LS-S20-CC 176892 ES_106790.pdf 2 Mbytes LS-S20-CC LS-S20-CC 176892 ES_106790.pdf
