> EATON - MOELLER>Positionsschalter >LS-S11S-CC 144118 Y7-144118 ELECTRIC Kuppenstössel, 1S+1Ö, Sprungschaltglied, Cold Climate -40°C
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

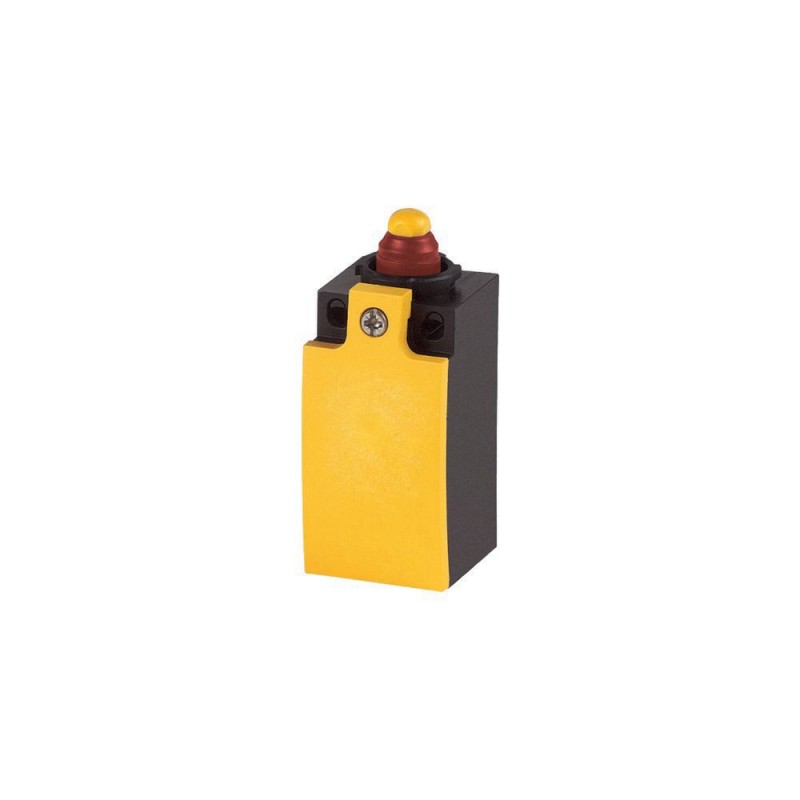

LS-S11S-CC 144118 Y7-144118 EATON ELECTRIC Kuppenstössel, 1S+1Ö, Sprungschaltglied, Cold Climate -40°C Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

LS-S11S-CC 144118 Y7-144118 EATON ELECTRIC Kuppenstössel, 1S+1Ö, Sprungschaltglied, Cold Climate -40°C

LS-S11S-CC

144118

Y7-144118

EATON-MOELLER

Kuppenstössel, 1S+1Ö, Sprungschaltglied, Cold Climate -40°C

LS-S11S-CC

Eaton Moeller® series LS Kuppenstößel, Sprungschaltglied, -40°C

IEC EN 60947-5-1, hohe Schutzart IP66, Gerät für den Weltmarkt, modulares System, auch für den Einsatz in Sicherheitskreisen, durch Zwangsbetätigung und Zwangsöffner. Einfache Montagetechnik Die Betätigungsköpfe lassen sich in beliebig 4 Richtungen anbringen und mit dem Bajonettverschluss einfach, schnell und sicher aufrasten. Sie sind mit Cage Clamp oder Schraubklemmen ausgestattet und mit Metall- oder isolierten Gehäusen erhältlich., geeignet für den Einsatz mit elektronischen Geräten nach IEC/EN 61131-2

Mehr Infos


Sensoren > Antriebskopf für Positionsschalter/Scharnierschalter

Positionsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $39.68
Stückpreis: $39.68
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series LS Rounded plunger
Katalognummer
144118
Produkt Länge/Tiefe
33.5 mm
Produkthöhe
76.5 mm
Produktbreite
31 mm
Produktgewicht
0.051 kg
Zertifikat(e)
IEC/EN 60947
Kataloghinweise
EAN
4015081411443
Modellcode
LS-S11S-CC

Merkmale und Funktionen

Design
EN 50047 Form B
Gehäusefarbe
Gelbe Abdeckung
Gehäusematerial
Kunststoff
Merkmale
Zwangsöffnung
Erweiterbar

Allgemein

Anschlussart
Schraubklemme
Schutzart
IP65
Lebensdauer, mechanisch
8.000.000 Schaltvorgänge
Betriebsfrequenz
6000 Schaltvorgänge/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Kuppenstößel
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Wiederholgenauigkeit
0,15 mm (Kontakte/Schaltvermögen)
Typ
  • Positionsschalter
  • Sicherheitspositionsschalter

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
25 g, Schleichschaltglied, mechanisch, Halbsinusstoß 20 ms
Temperaturbeständigk.
100 °C, Berührungstemperatur der Anfahrrolle

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-40 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,5 - 1,5) mm²
Anschlusskapazität (fest)
1 x (0,5 - 2,5) mm²

Bemessungswerte

Bedingter Bemessungskurzschlussstrom (lq)
1 kA
Bemessungsisolationsspan. (Ui)
400 V
Bemessungsbetriebsstrom (Ie)
6 A bei AC-15, 220 V 230 V 240 V
0,3 A bei 220 V
6 A bei AC-15, 24 V
4 A bei AC-15, 380 V 400 V 415 V
0,6 A bei 110 V
3 A bei 24 V
Bemessungsdaten Kurzschlussschutz
Max. 6 A gG/gL, Sicherung, Kontakte
Netzfrequenz
Max. 400 Hz, Kontakte

Betätigungselement

Betätigungskraft Hubbeginn/-ende
1,0 N/8,0 N
Betätigungsmomente Drehantriebe
0.2 Nm
Stellgliedtyp
Stößel
Betriebsgeschwindigkeit
Max. 1/0,5 m/s (bei DIN-Nocken, mechanische Betätigung)

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 5.000.000 Schaltspiele (Statistisch ermittelt, bei 5 V DC/1 mA)
1 Ausfall pro 10.000.000 Schaltspiele (Statistisch ermittelt, bei 24 V DC/5 mA)
Anzahl der Kontakte (Öffner)
1
Anzahl der Kontakte (Schließer)
1

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.17 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
6 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 144118 Sensoren (EC001483)
Merkmal Wert
Ausführung des Betätigungselements (EF006976) Kuppenstößel

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
LS-S11S-CC Y7-144118 144118 ES_106790.pdf 2 Mbytes LS-S11S-CC Y7-144118 144118 ES_106790.pdf
