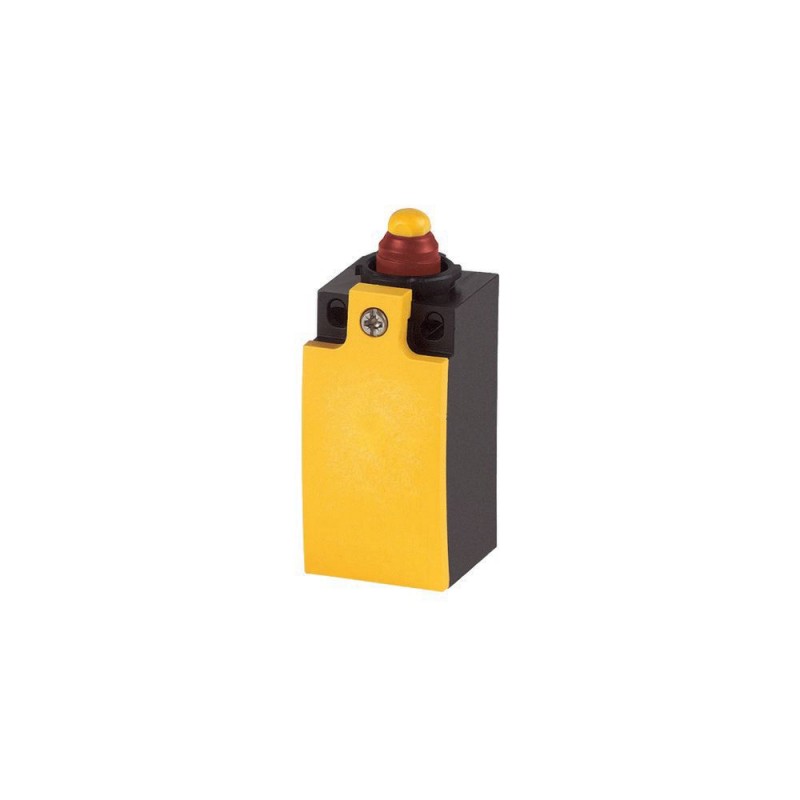

LS-S02A-CC 176895 Y7-176895 EATON ELECTRIC Position switches, 2N/C, rounded plunger, Cold Climate -40°C Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

LS-S02A-CC 176895 Y7-176895 EATON ELECTRIC Position switches, 2N/C, rounded plunger, Cold Climate -40°C

LS-S02A-CC

176895

Y7-176895

EATON-MOELLER

Position switches, 2N/C, rounded plunger, Cold Climate -40°C

LS-S02A-CC

Eaton Moeller® series LS Trennschalter, Kuppenstößel, Grundgerät, erweiterbar, 2 Ö, Schraubklemme, Gelb, Kunststoff, -40 - +70 °C, EN 50047 Form B

Positionsschalter, Grundfunktion: Positionsschalter, Sicherheits-Positionsschalter, Artikelgruppen-Referenz: LS(M)-..., Lieferprogramm: Abgerundeter Stößel, Schutzart: IP65, Merkmale: Basisgerät, erweiterbar, Umgebungstemperatur: -40 - +70 °C, Bauform: EN 50047 Form B, Kontakte N/C = stromlos geschlossen: 2 Öffner, Hinweise: = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Zwangsöffnung (ZW): ja, Farbe Gehäuseabdeckungen: Gelb, Gehäuse: Isoliertes Material, Anschlussart: Schraubklemme, Normen: IEC/EN 60947

Mehr Infos


Sensoren > Einzelpositionsschalter

Positionsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $39.89
Stückpreis: $39.89
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series LS Position switch
Katalognummer
176895
Produkt Länge/Tiefe
76 mm
Produkthöhe
34 mm
Produktbreite
31 mm
Produktgewicht
0.051 kg
Zertifikat(e)
IEC/EN 60947
Kataloghinweise
EAN
4015081713370
Modellcode
LS-S02A-CC

Merkmale und Funktionen

Design
EN 50047 Form B
Elektrische Anschlussart
Kabeleinführung (metrisch)
Gehäusefarbe
Gelbe Abdeckung
Gehäusematerial
Plastik
Kunststoff
Merkmale
Forced opening
Erweiterbar
Zwangsöffnung
Schaltfunktionstyp
Schleichschaltglied

Allgemein

Anschlussart
Schraubanschlussklemme
Schutzart
IP65
NEMA sonsitge
Lebensdauer
8.000.000 mechanische Schaltspiele
Betriebsfrequenz
6000 Schaltvorgänge/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Kuppenstößel
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Wiederholgenauigkeit
0,15 mm (Kontakte/Schaltvermögen)
Geeignet für
Sicherheitsfunktionen
Typ
  • Positionsschalter
  • Sicherheitspositionsschalter

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
25 g, Schleichschaltglied, mechanisch, Halbsinusstoß 20 ms
Temperaturbeständigk.
100 °C, Berührungstemperatur der Anfahrrolle

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-40 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,5 - 1,5) mm²
Anschlusskapazität (fest)
1 x (0,5 - 2,5) mm²

Bemessungswerte

Bedingter Bemessungskurzschlussstrom (lq)
1 kA
Bemessungsisolationsspan. (Ui)
400 V
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 24V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
4 A
Bemessungsbetriebsstrom (le) bei DC-13, 110 V
0.6 A
Bemessungsbetriebsstrom (le) bei DC-13, 125 V
0.8 A
Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V
0.3 A
Bemess.betriebsstrom (le) bei DC-13, 24 V
3 A
Bemessungsdaten Kurzschlussschutz
Max. 6 A gG/gL, Sicherung, Kontakte
Netzfrequenz
Max. 400 Hz, Kontakte

Betätigungselement

Betätigungskraft Hubbeginn/-ende
1,0 N/8,0 N
Betätigungsmomente Drehantriebe
0.2 Nm
Stellgliedtyp
Stößel
Betriebsgeschwindigkeit
Bei Anfahrwinkel α = 0°/30°
Max. 1/0,5 m/s (bei DIN-Nocken, mechanische Betätigung)

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 10.000.000 Schaltspiele (Statistisch ermittelt, bei 24 V DC/5 mA)
1 Ausfall pro 5.000.000 Schaltspiele (Statistisch ermittelt, bei 5 V DC/1 mA)
Anzahl der Kontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
2
Anzahl der Kontakte (Schließer)
0

Arbeitssicherheit

Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.17 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
6 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 176895 Sensoren (EC000030)
Merkmal Wert
Breite des Sensors (EF007094) 31 mm
Durchmesser Sensor (EF007111) 0 mm
Höhe des Sensors (EF007283) 61 mm
Länge des Sensors (EF007334) 33.5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V (EF007084) 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V (EF007082) 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087) 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V (EF007085) 0.8 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V (EF001386) 0.3 A
Schaltfunktion (EF000189) Schleichschaltglied
Schaltfunktion verrastend (EF007447) Nein
Ausgang elektronisch (EF006987) Nein
Zwangsöffnung (EF006694) Ja
Anzahl der sicherheitsgerichteten Hilfskontakte (EF006940) 2
Anzahl der Kontakte als Öffner (EF008255) 2
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Wechsler (EF008257) 0
Ausführung der Schnittstelle (EF006977) ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956) ohne
Gehäusebauform (EF004008) Quader
Werkstoff des Gehäuses (EF001596) Kunststoff
Beschichtung Gehäuse (EF001601) sonstige
Ausführung des Betätigungselements (EF006976) Kuppenstößel
Ausrichtung des Betätigungselements (EF008793) Rollenstößel gerade
Ausführung des elektrischen Anschlusses (EF003961) Kabeleinführung (metrisch)
Mit Statusanzeige (EF001602) Nein
Geeignet für Sicherheitsfunktionen (EF001597) Ja
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Umgebungstemperatur während des Betriebs (EF007515) -40 °C
Schutzart (IP) (EF005474) IP65
Schutzart (NEMA) (EF011959) sonstige
