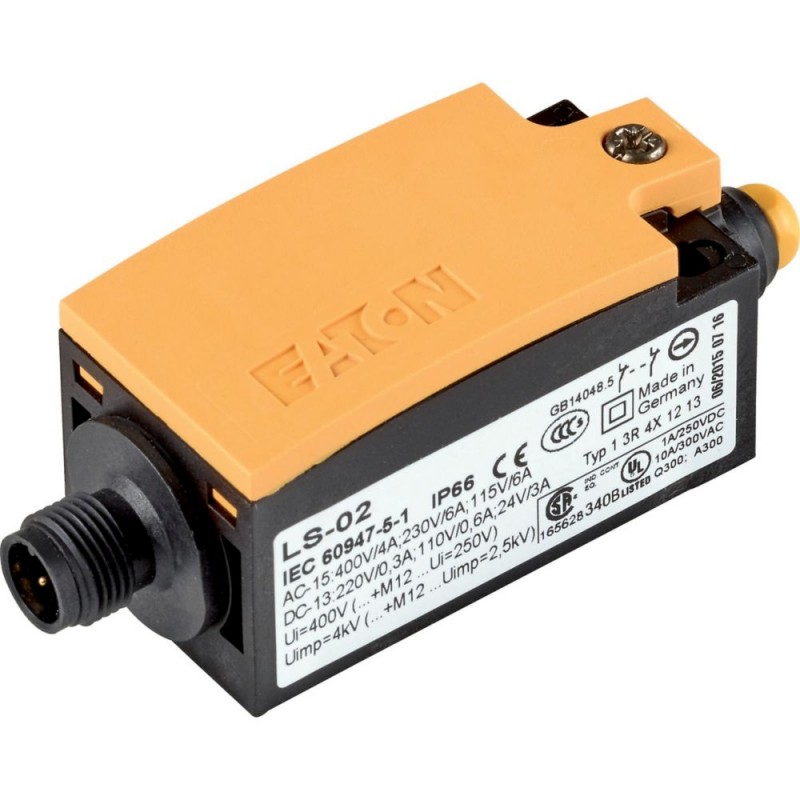

LS-20B-M12A 178135 Y7-178135 EATON ELECTRIC Positionsschalter, 2S, Kuppenstössel, 1,3mm, M12A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

LS-20B-M12A 178135 Y7-178135 EATON ELECTRIC Positionsschalter, 2S, Kuppenstössel, 1,3mm, M12A

LS-20B-M12A

178135

Y7-178135

EATON-MOELLER

Positionsschalter, 2S, Kuppenstössel, 1,3mm, M12A

LS-20B-M12A

Eaton Moeller® series LS Trennschalter, Kuppenstößel, Grundgerät, erweiterbar, 2 S, Cage Clamp, Gelb, Kunststoff, -25 - +70 °C, mit integriertem M12-Stecker, Version B

Positionsschalter, Grundfunktion: Positionsschalter, Artikelnummer: LS(M)-..., Lieferprogramm: Abgerundeter Stößel, Schutzart: IP66, Lieferumfang: mit M12-Stecker, Merkmale: Basisgerät, erweiterbar, Umgebungstemperatur: -25 - +70 °C, Kontakte N/O = Schließer: 2 Schließer, Farbe Gehäuseabdeckungen: Gelb, Gehäuse: Isoliertes Material, Anschlussart: Käfigklemme, Käfigklemme ist eine eingetragene Marke von Wago Kontakttechnik, 32432 Minden, Deutschland., Zubehör für die Cage-Clamp-Klemmen von Wago:power comb, grau, Wago Artikel Nr. 264-402, Normen: IEC/EN 60947

Mehr Infos


Sensoren > Einzelpositionsschalter

Positionsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $47.37
Stückpreis: $47.37
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series LS Position switch
Katalognummer
178135
Produkt Länge/Tiefe
33.5 mm
Produkthöhe
91.5 mm
Produktbreite
31 mm
Produktgewicht
0.058 kg
Zertifikat(e)
IEC/EN 60947
EAN
4015081734580
Modellcode
LS-20B-M12A

Produktspezifikationen

Typ
Positionsschalter
Merkmale
Forced opening
Erweiterbar
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Elektrische Anschlussart
Steckverbinder M12
Lackierung Gehäusematerial
Sonstige
Betriebsfrequenz
6000 Schaltvorgänge/h
Verschmutzungsgrad
3
Stellgl.ausrichtg
Rollenstößel gerade
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Gehäusematerial
Kunststoff
Plastik
Gehäuseart
Quader
Bemessungsbetriebsstrom (le) bei DC-13, 110 V
0.8 A
Bemessungsbetriebsstrom (le) bei DC-13, 125 V
0.6 A
Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V
0.3 A
Bemess.betriebsstrom (le) bei DC-13, 24 V
3 A
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
6 A
Sensorhöhe
86 mm
Sensorlänge
33.5 mm
Statische Verlustleistung, stromunabhängig PVS
0 W
Breite des Sensors
31 mm
Zubehör
M12 Verbinder mitgeliefert.
Produktkategorie
Kuppenstößel
Aktion
2020122120328-Mechanical Limit Switches.xlsm-Data
Bemessungsstoßspannungsfestigkeit (Uimp)
2500 V AC
Gehäusefarbe
Gelbe Abdeckung
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Stellgliedtyp
Stößel
Betätigungsmomente Drehantriebe
0.2 Nm
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Durchm.sensor
0 mm
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.17 W
Anzahl der Kontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
0
Anzahl der Kontakte (Schließer)
2
Anzahl der sicherheitsgerichteten Hilfskontakte
0
Bemessungsisolationsspan. (Ui)
250 V
Bemessungsbetriebsstrom (le) bei AC-15, 115 V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 125 V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 24V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
4 A
Einbaulage
beliebig
Bedingter Bemessungskurzschlussstrom (lq)
1 kA
Überspannungskategorie
III
Kontaktzuverlässigkeit
1 Ausfall pro 10.000.000 Schaltspiele (Statistisch ermittelt, bei 24 V DC/5 mA)
1 Ausfall pro 5.000.000 Schaltspiele (Statistisch ermittelt, bei 5 V DC/1 mA)
Anschlussart
Cage Clamp
Temperaturbeständigk.
100 °C, Berührungstemperatur der Anfahrrolle
Schutzart
IP66
NEMA sonsitge
Schnittstellentyp
Keine
Schaltfunktionstyp
Schleichschaltglied
Lebensdauer
8.000.000 mechanische Schaltspiele
Wiederholgenauigkeit
0,15 mm (Kontakte/Schaltvermögen)
Schockfestigkeit
25 g, Schleichschaltglied, mechanisch, Halbsinusstoß 20 ms
Netzfrequenz
Max. 400 Hz, Kontakte
Betriebsgeschwindigkeit
Bei Anfahrwinkel α = 0°/30°
Max. 1/0,5 m/s (bei DIN-Nocken, mechanische Betätigung)
Bemessungsdaten Kurzschlussschutz
Max. 4 A gG/gL, Sicherung, Kontakte
Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,5 - 1,5) mm²
Anschlusskapazität (fest)
1 x (0,5 - 2,5) mm²

ETIM for 178135 Sensoren (EC000030)
Merkmal Wert
Breite des Sensors (EF007094) 31 mm
Durchmesser Sensor (EF007111) 0 mm
Höhe des Sensors (EF007283) 86 mm
Länge des Sensors (EF007334) 33.5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V (EF007084) 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V (EF007082) 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087) 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V (EF007085) 0.6 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V (EF001386) 0.3 A
Schaltfunktion (EF000189) Schleichschaltglied
Schaltfunktion verrastend (EF007447) Nein
Ausgang elektronisch (EF006987) Nein
Zwangsöffnung (EF006694) Ja
Anzahl der sicherheitsgerichteten Hilfskontakte (EF006940) 0
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Schließer (EF008256) 2
Anzahl der Kontakte als Wechsler (EF008257) 0
Ausführung der Schnittstelle (EF006977) ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956) ohne
Gehäusebauform (EF004008) Quader
Werkstoff des Gehäuses (EF001596) Kunststoff
Beschichtung Gehäuse (EF001601) sonstige
Ausführung des Betätigungselements (EF006976) Kuppenstößel
Ausrichtung des Betätigungselements (EF008793) Rollenstößel gerade
Ausführung des elektrischen Anschlusses (EF003961) Steckverbinder M12
Mit Statusanzeige (EF001602) Nein
Geeignet für Sicherheitsfunktionen (EF001597) Nein
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Schutzart (IP) (EF005474) IP66
Schutzart (NEMA) (EF011959) sonstige
