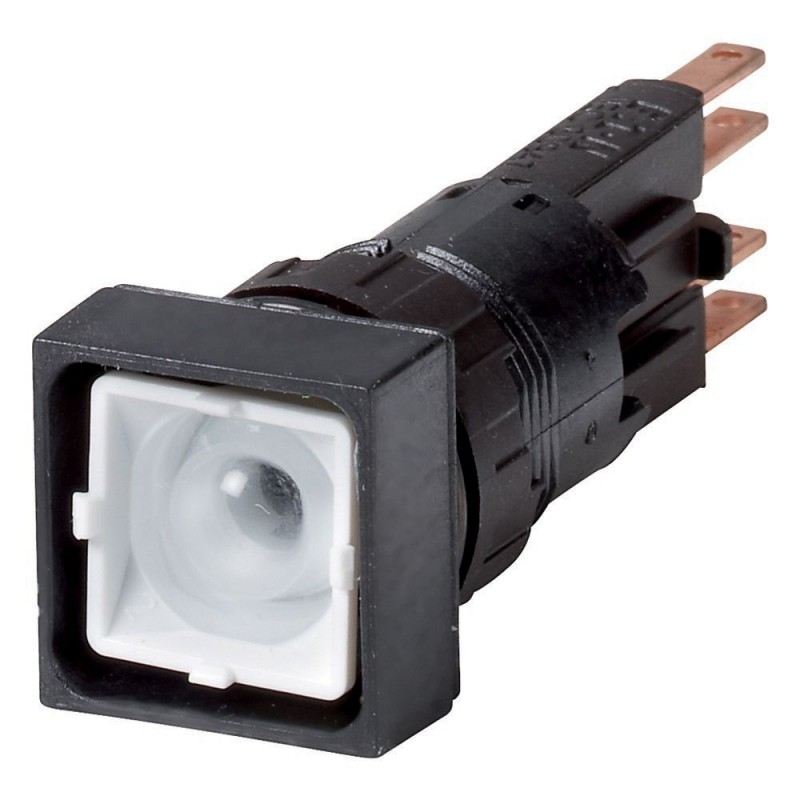

Q18LX 051739 Y7-51739 EATON ELECTRIC Leuchtmelder, ohne Linse Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Q18LX 051739 Y7-51739 EATON ELECTRIC Leuchtmelder, ohne Linse

Q18LX

051739

Y7-51739

EATON-MOELLER

Leuchtmelder, ohne Linse

Kontrollleuchte 16 mm 18x18 mm Ohne Anzeigetafel

Eaton Moeller® series RMQ16 Leuchtmelder, ohne Linse Q18LX

Kontrollleuchte, Lieferprogramm: RMQ16, Einzelgerät, Ausführung: bündig, Beschreibung: ohne Leuchtelemente, Mit Sockel, B2x4,6d; max. 30 V, 1 W, Color Linse: Ohne Linse, Schutzart: IP65, Anschluss an SmartWire-DT: nein, Frontmaße: 18 × 18 mm, Bestellinformationen: Linsen für Leuchtmelder → Zubehör

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Leuchtmelder

Hilfskontroll- und Signalelemente

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $9.82
Stückpreis: $9.82

Menge Preis
1+$9.82
2+$9.82
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

Mehr Infos



Allgemeine Spezifikation

Produktname
Eaton Moeller® series RMQ16 Indicator light
Katalognummer
051739
Produkt Länge/Tiefe
59 mm
Produkthöhe
18 mm
Produktbreite
18 mm
Produktgewicht
0.009 kg
Zertifikat(e)
IEC/EN 60947
UL 508
UL Category Control No.: NKCR
UL File No.: E29184
CE
CSA Class No.: 3211-03
IEC/EN 60947-5
CSA
CSA File No.: 46552
CSA-C22.2 No. 14-05
UL
EAN
4015080517399
Modellcode
Q18LX

Merkmale und Funktionen

F-Ring.frb
Schwarz
Frontringmat.
Kunststoff
Design
Taste flach
Ausstattung:
Frontring
LED W2x4, 6d, max. 30 V, 1 W
Linsenfarbe
Sonstige

Allgemein

Schutzart
NEMA 1
Schutzart, Vorderseite
IP65
Öffnungsdurchmesser
16 mm
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
RMQ16
Bemessungsstoßspannungsfestigkeit (Uimp)
800 V AC
Größe
Frontabmessung: 18 x 18 mm
Anschlusskapazität
0,5 - 1,0 mm²
Klemmengröße
2,8 x 0,8 mm nach DIN 46244, Flachstecker
2,8 x 0,8 mm nach DIN 46247 und IEC 60760, Flachsteckhülse
Typ
Leuchtmelder

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
40 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms
Mechanisch, nach IEC/EN 60068-2-27

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Bemessungswerte

Bemessungsisolationsspan. (Ui)
250 V

Kommunikation

Anbindung an SmartWire-DT
Nein

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 051739 Niederspannungsschaltgeräte (EC000223)
Merkmal Wert
Anzahl der einbaubaren Leuchtmelder (EF006669) 1
Farbe der Linse (EF000207) sonstige
Bauform der Linse (EF006253) quadratisch
Lochdurchmesser (EF000079) 16 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 16 mm
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) schwarz
Ausführung der Linse (EF008343) flach
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA) (EF011959) 1

Datasheet - PDF
