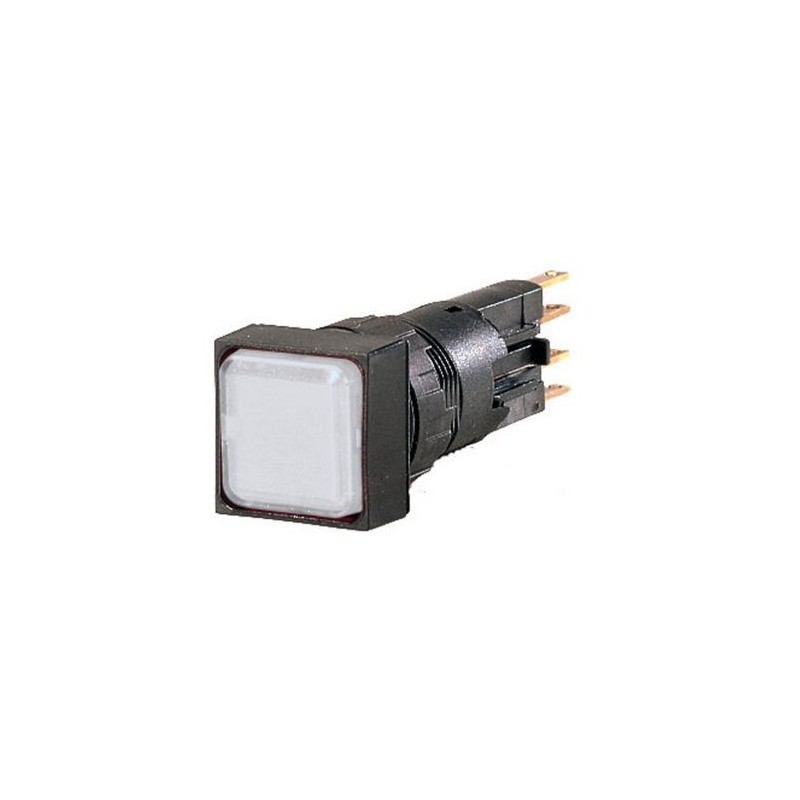

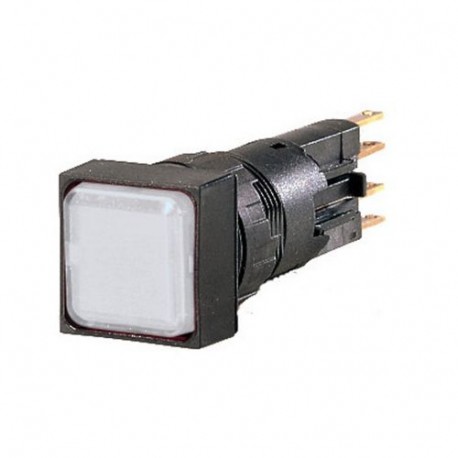

Q25LF-WS 090228 Y7-90228 EATON ELECTRIC Leuchtmelder, flach, weiß
Q25LF-WS
090228
Y7-90228
EATON-MOELLER
10
Leuchtmelder, flach, weiß
Streifkontrollleuchte 16 mm 25x25 mm Weiß
Eaton Moeller® series RMQ16 Leuchtmelder, bündig, weiß Q25LF-WS
Niederspannungsschaltgeräte > Frontelement für Leuchtmelder
Hilfskontroll- und Signalelemente
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton Moeller® series RMQ16 Indicator light
Katalognummer
090228
Produkt Länge/Tiefe
59 mm
Produkthöhe
25 mm
Produktbreite
25 mm
Produktgewicht
0.011 kg
Zertifikat(e)
UL
UL 508
IEC/EN 60947
CSA
IEC/EN 60947-5
UL File No.: E29184
CE
UL Category Control No.: NKCR
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
CSA File No.: 46552
UL 508
IEC/EN 60947
CSA
IEC/EN 60947-5
UL File No.: E29184
CE
UL Category Control No.: NKCR
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
CSA File No.: 46552
EAN
4015080902287
Modellcode
Q25LF-WS
Merkmale und Funktionen
F-Ring.frb
Schwarz
Frontringmat.
Kunststoff
Design
Taste flach
Ausstattung:
LED W2x4, 6d, max. 30 V, 1 W
Frontring
Frontring
Linsenfarbe
weiß
Allgemein
Schutzart
NEMA 1
Schutzart, Vorderseite
IP65
Öffnungsdurchmesser
16 mm
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
RMQ16
Bemessungsstoßspannungsfestigkeit (Uimp)
800 V AC
Größe
Frontabmessung: 25 × 25 mm
Anschlusskapazität
0,5 - 1,0 mm²
Klemmengröße
2,8 x 0,8 mm nach DIN 46247 und IEC 60760, Flachsteckhülse
2,8 x 0,8 mm nach DIN 46244, Flachstecker
2,8 x 0,8 mm nach DIN 46244, Flachstecker
Typ
Leuchtmelder
Umgebungsbedingungen, Mechanik
Einbaulage
beliebig
Schockfestigkeit
40 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms
mechanisch, Gemäß IEC/EN 60068-2-27,
mechanisch, Gemäß IEC/EN 60068-2-27,
Klimatische Umweltbedingungen
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, konstant, nach IEC 60068-2-78
Bemessungswerte
Bemessungsisolationsspan. (Ui)
250 V
Kommunikation
Anbindung an SmartWire-DT
Nein
Bauartnachweis
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Anzahl der einbaubaren Leuchtmelder (EF006669) | 1 |
| Farbe der Linse (EF000207) | weiß |
| Bauform der Linse (EF006253) | quadratisch |
| Lochdurchmesser (EF000079) | 16 mm |
| Breite der Öffnung (EF004565) | 0 mm |
| Höhe der Öffnung (EF004778) | 16 mm |
| Mit Frontring (EF006014) | Ja |
| Werkstoff des Frontrings (EF005972) | Kunststoff |
| Farbe Frontring (EF002429) | schwarz |
| Ausführung der Linse (EF008343) | flach |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 24 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| Q25LF-WS Y7-90228 090228 EN_025434.pdf | 1 Mbytes |
|
