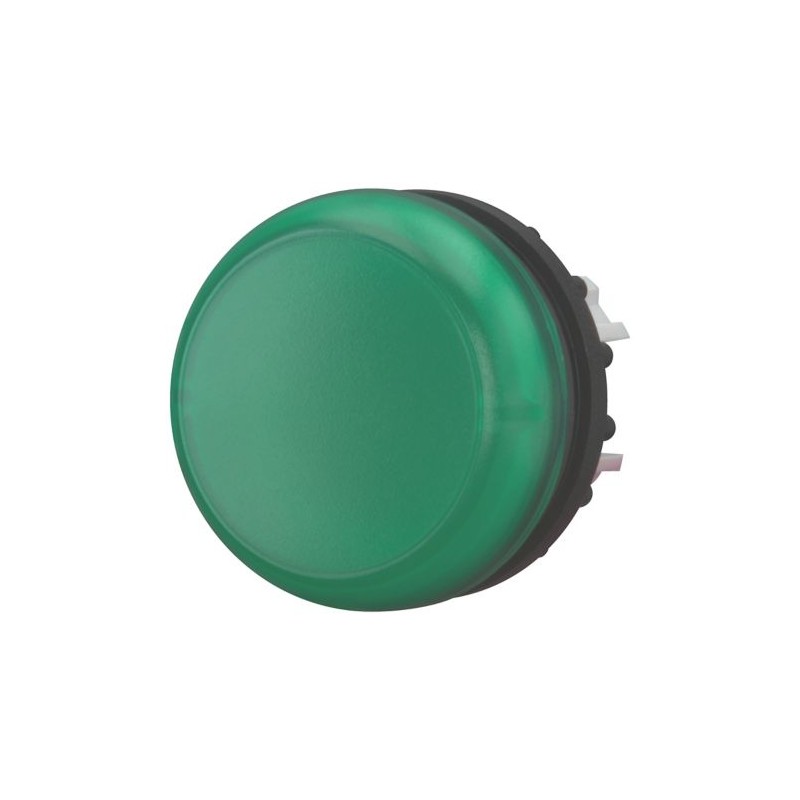

M22-L-G 216773 Y7-216773 EATON ELECTRIC Leuchtmelder, flach, grün
M22-L-G
216773
Y7-216773
EATON-MOELLER
Leuchtmelder, flach, grün
M22-L-G
Eaton Moeller® series M22 Leuchtmelder, RMQ-Titan, bündig, grün
Kontrollleuchte, Lieferprogramm: RMQ-Titan, Einzelgerät, Ausführung: bündig, Farbe Linse: grün, Schutzart: IP66, IP67, IP69K, Anschluss an SmartWire-DT: ja, mit SWD-RMQ-Anschlüssen, Frontabmessungen: 29,7, Normen: IEC/EN 60947, VDE 0660
Niederspannungsschaltgeräte > Frontelement für Leuchtmelder
Hilfskontroll- und Signalelemente
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
| Produktname | Eaton Moeller® series M22 indicator light |
| Katalognummer | 216773 |
| Produkt Länge/Tiefe | 30 mm |
| Produkthöhe | 30 mm |
| Produktbreite | 30 mm |
| Produktgewicht | 0.007 kg |
| Einhaltung(en) | CE-Kennzeichnung |
| Zertifikat(e) | EN 60947-5 UL 508 CSA Std. C22.2 No. 14-05 CSA Std. C22.2 No. 94-91 IEC 60947-5 VDE CE CSA-C22.2 No. 14-05 UL Category Control No.: NKCR UL File No.: E29184 CSA CSA File No.: 012528 IEC/EN 60947 UL CSA Class No.: 3211-03 VDE 0660 CSA-C22.2 No. 94-91 IEC/EN 60947-5 |
| EAN | 4015082167738 |
| Modellcode | M22-L-G |
Produktspezifikationen
| Typ | Leuchtmelder |
| 10.10 Erwärmung | Nicht zutreffend. |
| 10.11 Kurzschlussfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.12 Elektromagnetische Verträglichkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.13 Mechanische Funktion | Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden. |
| 10.2.2 Korrosionsbeständigkeit | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.1 Wärmebeständigkeit von Umhüllung | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk. | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.4 Beständigkeit gegen UV-Strahlung | Auf Anfrage |
| 10.2.5 Heben | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.6 Schlagprüfung | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.7 Beschriftungen | Anforderungen der Produktnorm sind erfüllt. |
| 10.3 Schutzart von Baugruppen | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.4 Luft- und Kriechstrecken | Anforderungen der Produktnorm sind erfüllt. |
| 10.5 Schutz gegen elektrischen Schlag | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.6 Einbau von Betriebsmitteln | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.7 Innere Stromkreise und Verbindungen | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.8 Anschlüsse für von außen eingeführte Leiter | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.2 Betriebsfrequente Spannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.3 Stoßspannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.4 Prüfung von Umhüllungen aus Isolierstoff | Liegt in der Verantwortung des Schaltanlagenbauers. |
| Ausstattung: | Frontring |
| Verschmutzungsgrad | 3 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78 Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Anbindung an SmartWire-DT | Mit SWD-RMQ-Anschaltungen Ja |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4000 V AC |
| Farbe der Lünette | Chrom |
| Schockfestigkeit | 30 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms Mechanisch, nach IEC/EN 60068-2-27 |
| Frontringmaterial | Sonstiges |
| Anschlussquerschnitte | 0,5 - 1,5 mm², eindrähtig 0,5 - 1,5 mm², mehrdrähtig |
| Linsenfarbe | Grün |
| Design | bündig |
| Einbaulage | beliebig |
| Überspannungskategorie | III |
| Schutzart | NEMA 4x, 13 |
| Umgebungsbetriebstemperatur - max. | 70 °C |
| Umgebungsbetriebstemperatur - min. | -25 °C |
| Geräteverlustleistung, stromabhängig pvid | 0 W |
| Kraft für Zwangsöffnung - min. | 0 N |
| Verlustleistungskapazität Pdiss | 0 W |
| Verlustleistung pro Pol, stromabhängig, Pvid | 0 W |
| Öffnungsdurchmesser | 22.5 mm |
| Öffnungshöhe | 22.5 mm |
| Bemessungsisolationsspannung (Ui) | 250 V |
| Bemessungsbetriebsstrom zur Verlustleistungsangabe (In) | 0 A |
| Statische Verlustleistung, stromunabhängig PVS | 0 W |
| Anzahl der einbaubaren Leuchtmelder | 1 |
| Breite der Öffnung | 0 mm |
| Produktkategorie | RMQ-Titan |
| Größe | Frontdurchmesser: 29,7 mm |
| Schutzart (Vorderseite) | IP67/IP69K |
| Linsentyp | flach rund |
| Merkmal | Wert |
|---|---|
| Anzahl der einbaubaren Leuchtmelder (EF006669) | 1 |
| Farbe der Linse (EF000207) | grün |
| Bauform der Linse (EF006253) | rund |
| Lochdurchmesser (EF000079) | 22.5 mm |
| Breite der Öffnung (EF004565) | 0 mm |
| Höhe der Öffnung (EF004778) | 22.5 mm |
| Mit Frontring (EF006014) | Ja |
| Werkstoff des Frontrings (EF005972) | sonstige |
| Farbe Frontring (EF002429) | Chrom |
| Ausführung der Linse (EF008343) | flach |
| Schutzart (IP), frontseitig (EF003118) | IP67/IP69K |
| Schutzart (NEMA) (EF011959) | 4X, 13 |
