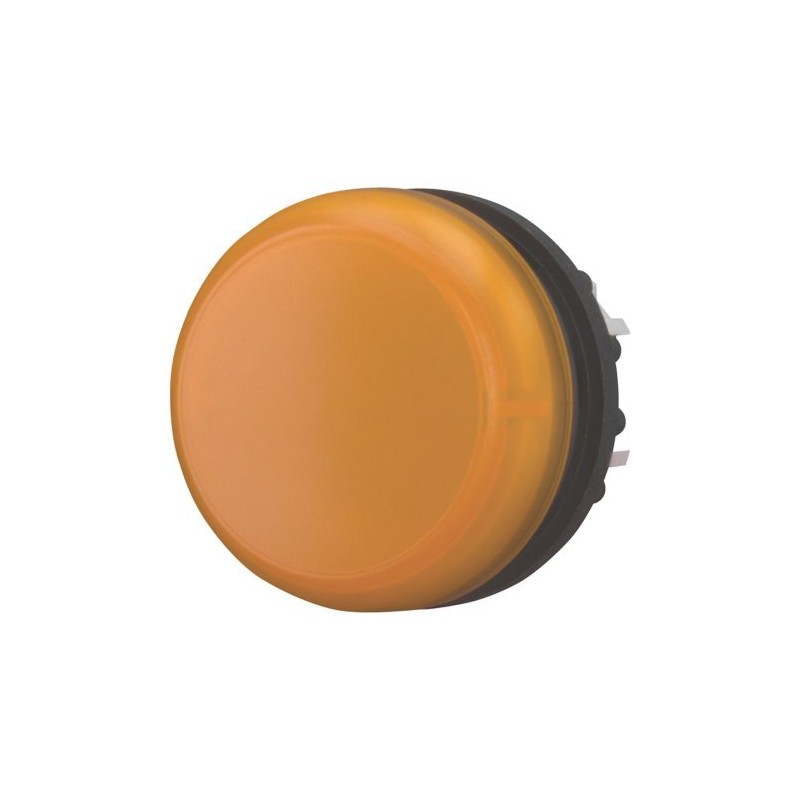

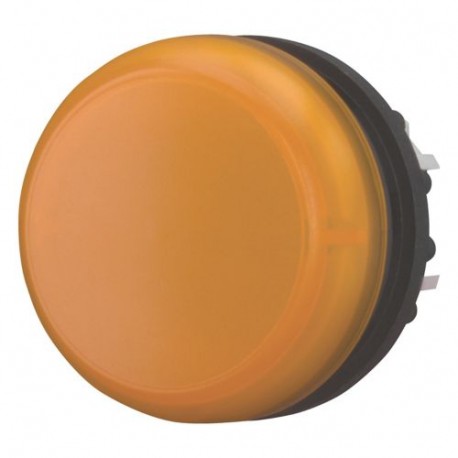

M22-L-A 164374 Y7-164374 EATON ELECTRIC Leuchtmelder, flach, bernstein Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-L-A 164374 Y7-164374 EATON ELECTRIC Leuchtmelder, flach, bernstein

M22-L-A

164374

Y7-164374

EATON-MOELLER

10

Leuchtmelder, flach, bernstein

M22-L-A

Eaton Moeller® series M22 Leuchtmelder, RMQ-Titan, flach, orange

Kontrollleuchte, Lieferprogramm: RMQ-Titan, Einzelgerät, Ausführung: Flach, Farbe Linse: orange, Schutzart: IP66, IP67, IP69K, Anschluss an SmartWire-DT: ja, mit SWD-RMQ-Anschlüssen, Normen: IEC/EN 60947, VDE 0660

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Leuchtmelder

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $53.49
Stückpreis: $5.35
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Leuchtmelder
Katalognummer
164374
Produkt Länge/Tiefe
30 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.007 kg
Einhaltung(en)
CE-Kennzeichnung
Bureau Veritas
GoST-R
Zertifikat(e)
CSA Certified
CCC Marked
Lloyd's Register-Zertifikat
IEC/EN 60947
VDE 0660
Kataloghinweise
Enthält Montageadapter für Schaltblock
EAN
4015081608805
Modellcode
M22-L-A

Features & Functions

F-Ring.frb
Chrom
Frontringmat.
Sonstige
Design
Flach
Linsenfarbe
Orangefarben

General

Schutzart
NEMA 4x, 13
Schutzart, Vorderseite
IP67/IP69K
Öffnungsdurchmesser
22.5 mm
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
RMQ-Titan
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Typ
Leuchtmelder

Ambient conditions, mechanical

Einbaulage
beliebig
Schockfestigkeit
30 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms
Mechanisch, nach IEC/EN 60068-2-27

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Terminal capacities

Anschlusskapazität
0,5 - 1,5 mm², eindrähtig
0,5 - 1,5 mm², mehrdrähtig

Electrical rating

Bemessungsisolationsspan. (Ui)
250 V

Communication

Anbindung an SmartWire-DT
Mit SWD-RMQ-Anschaltungen
Ja

Contacts

Kraft für Zwangsöffnung - min
0 N

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 164374 Niederspannungsschaltgeräte (EC000223)
Merkmal Wert
Anzahl der einbaubaren Leuchtmelder (EF006669) 1
Farbe der Linse (EF000207) orange
Bauform der Linse (EF006253) rund
Lochdurchmesser (EF000079) 22.5 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 22.5 mm
Mit Frontring (EF006014) Nein
Werkstoff des Frontrings (EF005972) sonstige
Farbe Frontring (EF002429) Chrom
Ausführung der Linse (EF008343) flach
Schutzart (IP), frontseitig (EF003118) IP67/IP69K
Schutzart (NEMA) (EF011959) 4X, 13
